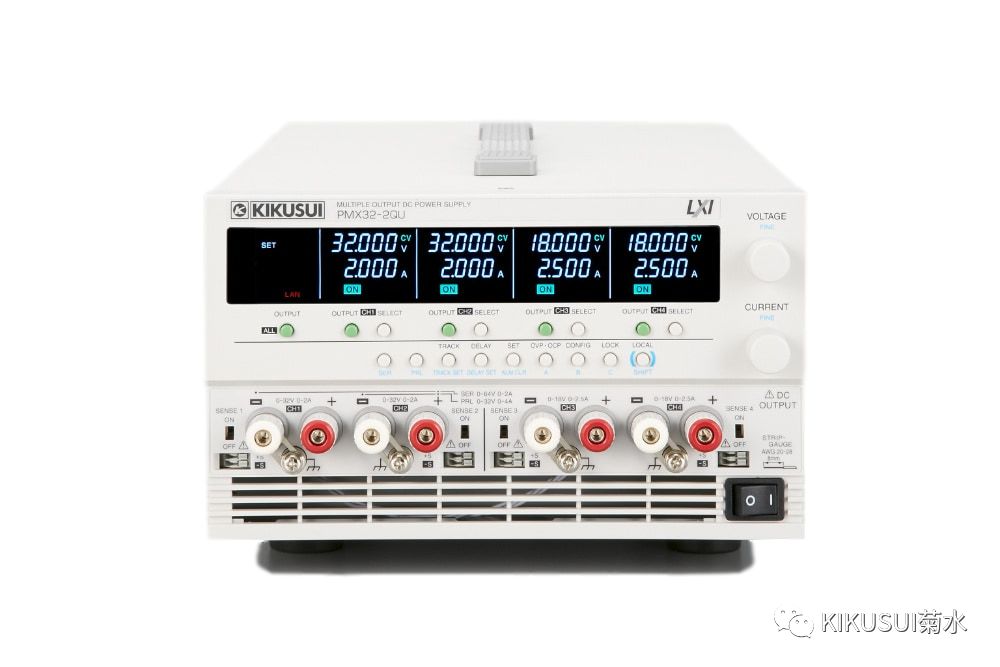

菊水多通道直流电源--PMX-Multi系列

概要

PMX-Multi系列为各输出隔离的小型多输出直流电源。

PMX-3DU为2ch，PMX32-3TR为3ch，PMX-2QU为4ch同时输出，各通道可进行同时改变（跟踪）。

此外，可一键完成各种型号的输出ch1与输出ch2的串联连接/并联连接的切换。并且由于LAN（LXI），USB，RS232C的通讯接口为标准设备，可嵌入各种检查系统中（系统升级），操作简单。

本系列可通过串联调节器方式，获得低噪音且稳定的输出，最适于应用于晶体管，IC电路，运算放大器等实验，研发及生产线中。

特长

通过将本产品的CH1与CH2在本产品内部进行串联连接把2个通道进行组合，可扩大电压的输出范围进行使用。运转中CH2为Master（主机），CH1为Slave（从机）。如串联运行的情况下，则输出电压将以CH1与CH2的合计值输出。

串联运行（CH1与CH2）的负载连接

将CH1的-（负）端子连接在底盘端子上的示例

通过将本产品的CH1与CH2在本产品内部进行并联连接把2个通道进行组合，可扩大电压的输出范围进行使用。运转中CH2为Master（主机），CH1为Slave（从机）。如并联运行的情况下，则输出电流将以CH1与CH2的合计值输出。

并联运行（CH1与CH2）的负载连接

所谓跟踪功能，即为可根据基准通道的变化，同时改变多个通道的功能。只要在活动区域内，便能从0V（或0A）至额定电压（或额定电流）范围内进行改变。此外，可任意选择要执行跟踪动作的通道，也可对用作基准的通道进行任意设定。而且，跟踪功能包括“绝对值变化”和“比例变化”这2种方法。

绝对值变化

以和基准通道输出电压值（或电流值）的变化量相同的值（绝对值）来改变指定通道的输出电压值（或电流值）的功能。

比例变化

以和设定的输出电压值（或电流值）为基准，以相同比例（%）来改变指定通道的输出电压值（或电流值）的功能。

*可变幅度：0.0%～200.0%

跟踪功能的动作实例：PMX32-2QU

跟踪功能动作期间旋转旋钮时，以和预先设定的±输出比例（b/a）相同的比例来改变输出。

b/a=d/c比例式成立。

OUTPUT开关按下后，可设定输出为OUTPUT ON（ON DELAY）或OFF（OFF DELAY）的时间。可设定延迟时间（DELAY TIME）范围为0.1s～99.9s。如果未按照规定的顺序投入电源，则有可能整个系统会失控，甚至受到破坏，因此需要在电源输出时设置ON时间的延迟控制。同样在输出OFF时也要设置延迟控制，本功能用于驱动此类回路时非常方便的。

可以使用个人电脑，智能手机，平板电脑等的WEB浏览器访问嵌入PMX-Multi系列的网络服务器，进行电源控制与监控。

LAN（LXI）/USB/RS232C通讯接口标准设备

通过外部接口可实现输出的ON/OFF控制
