玩转FFT功能，轻松获取频谱分析

2020-10-21 来源： YIQIFUWU宜器服务网阅读量 :

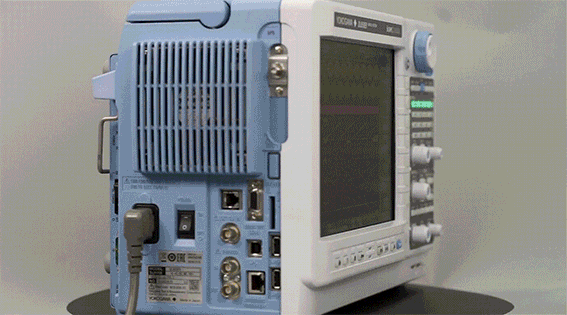

横河示波记录仪DL850E具有强大的分析功能，能够帮助工程师们更高效地进行数据分析，其中FFT分析是常用的功能之一。但很多工程师在初次使用时会感到迷惑，不知道怎样才能得到想要的分析结果。本期推文就对DL850E的FFT功能进行详细的介绍。

什么是FFT功能？

所谓FFT，就是运用傅里叶变换，将波形从时域变换到频域的方法。原信号经过傅里叶变化后得到的波形称为频谱。使用频谱分析可以清晰地看出信号中各个频率成分的含量及信号失真造成的影响。

FFT的分析结果有哪些相关项？

采样定理是美国电信工程师H.奈奎斯特在1928年提出的，在数字信号处理领域中，采样定理是连续时间信号(通常称为“模拟信号”)和离散时间信号(通常称为“数字信号”)之间的基本桥梁。该定理说明采样频率与信号频谱之间的关系，是连续信号离散化的基本依据。即在进行模拟/数字信号的转换过程中，当采样频率fs.max大于信号中最高频率fmax的2倍时(fs.max>2fmax)，采样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证采样频率为信号最高频率的2.56～4倍。

对于FFT频谱分析来说N个采样点经过FFT变换后得到N个点的以复数形式记录的FFT结果。假设采样频率为Fs，采样点数为N。那么FFT运算的结果就是N个复数(或N个点)，每一个复数就对应着一个频率值以及该频率信号的幅值和相位。第一个点对应的频率为0Hz(即直流分量)，最后一个点N的下一个点对应采样频率Fs。其中任意一个采样点n所代表的信号频率：

Fn=(n-1)*Fs/N

这表明，频谱分析得到的信号频率最大为(N-1)*Fs/N,对频率的分辨能力是Fs/N。采样频率和采样时间制约着通过FFT运算能分析得到的信号频率上限，同时也限定了分析得到的信号频率的分辨率。

FFT结果有对称性，通常我们只是用前半部分的结果，也就是小于采样频率一半的结果。同时也只有采样频率一半以内、具有一定幅值的信号频率才是真正的信号频率。

简单来说FFT频谱分析频率上限为采样率的一半。举例来说：采样率为1Ms/S的原始数据，FFT分析频谱的上限即为500KHz；当FFT点数设为10K时，频率的分辨率100Hz。
