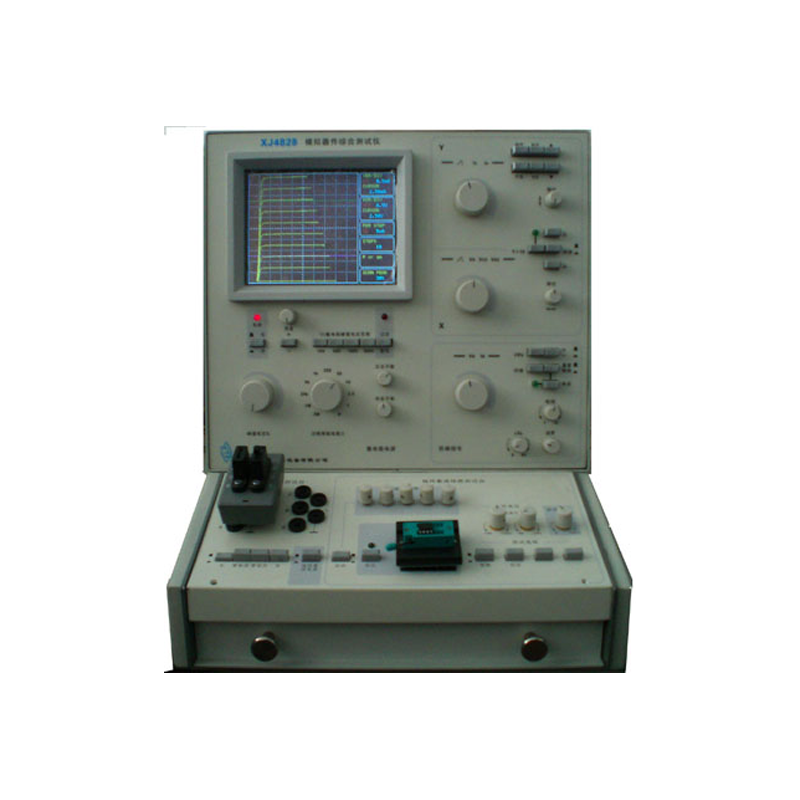

上海新建 数字存储模拟器件特性图示仪 XJ4828型

产品特点

采用彩色LCD显示

具有数字存储功能

能满足对半导体管特性、三端稳压集成电路进行图示、参数测量

能对模拟器件进行分析、参数挑选、配对等

半导体管测试单元能满足对二极管、三极管、场效应管、VMOS等器件的直流参数的特性测试。

三端稳压器测试单元能测试被测器件静态特性和负载特性曲线

线性集成电路测试单元具有“手动”和“自动”两种测试模式。

能对模拟运算放大器、比较器常用指标进行综合测试，直观地显示其最大不失真输出幅度。

具有过载保护功能，能自动保护被测器件和测试仪器

带计算机接口(USB)

技术参数

线性集成电路测试

失调电压：     0～60mV              误差±5%读＋2字

失调电流：     0～10μA              误差±5%读＋2字

输入偏置电流：    0～10μA           误差±5%读＋2字

差模开环增益：    60～99.9dB       误差±5%读＋2字

                 100～110dB        误差±7%读＋2字

共模抑制比：      60～99.9dB       误差±5%读＋2字

                 100～110dB        误差±7%读＋2字

最大输出幅度：   ±4V～±24V       误差±7%读＋2字

静态消耗电流：   0～20mA           误差±5%读＋2字

半导体管测试

集电极电压：    0.05V/div～50V/div    误差 ±3％

二极管测试电压：   0～3000V (配选购件) 误差 ±5％

基极电压：       0.05V～1V/ div       误差 ±3％

集电极电流：    10μA～1A/div          误差 ±3％

集电极漏电流：      0.2μA～5μA/div    误差 ±3％～10％

阶梯电压：       0.05V～1V/级         误差 ±3％

阶梯电流：      0.2uA～50mA/级       误差 ±5％～7％

△Ub ：    ±8V

功耗限制电阻:   0～500KΩ             误差 ±10％

一般性能

使用电源     AC 220V/50Hz

视在功率     80VA

外形尺寸     300B×360H×530Dmm

重    量      19kg
