产品说明

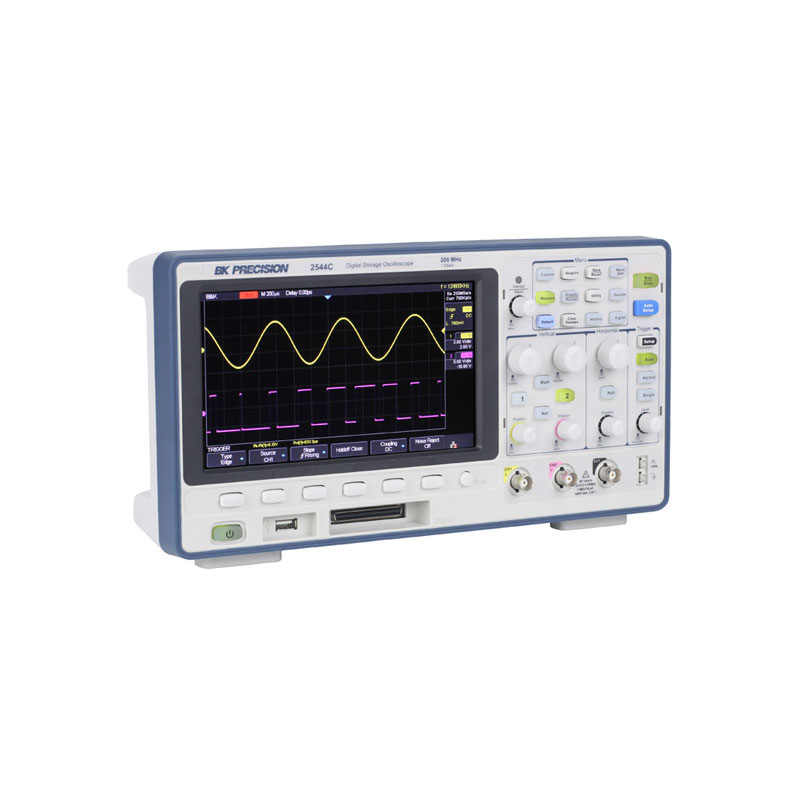

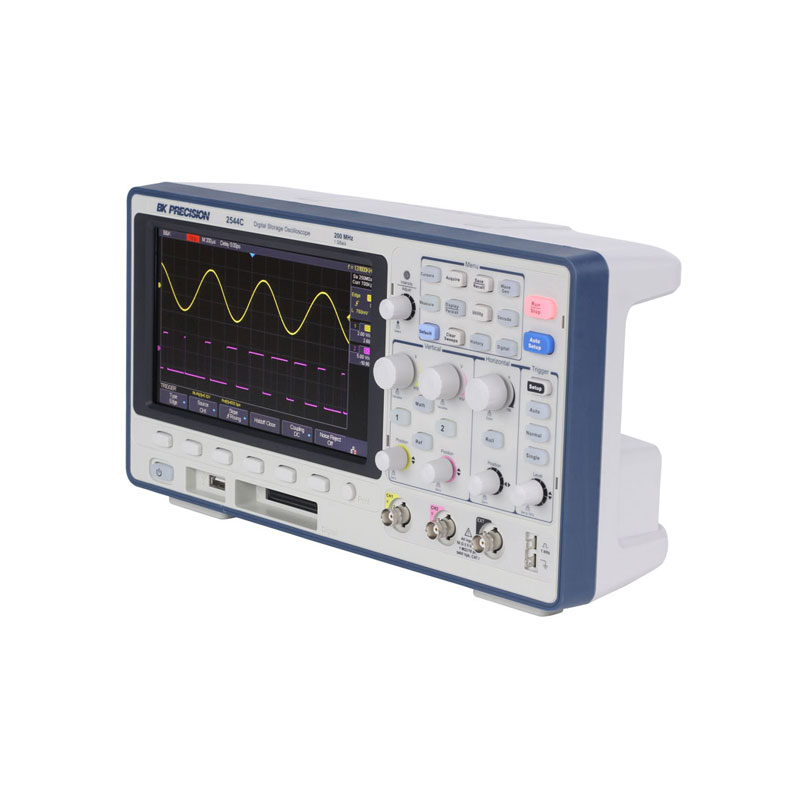

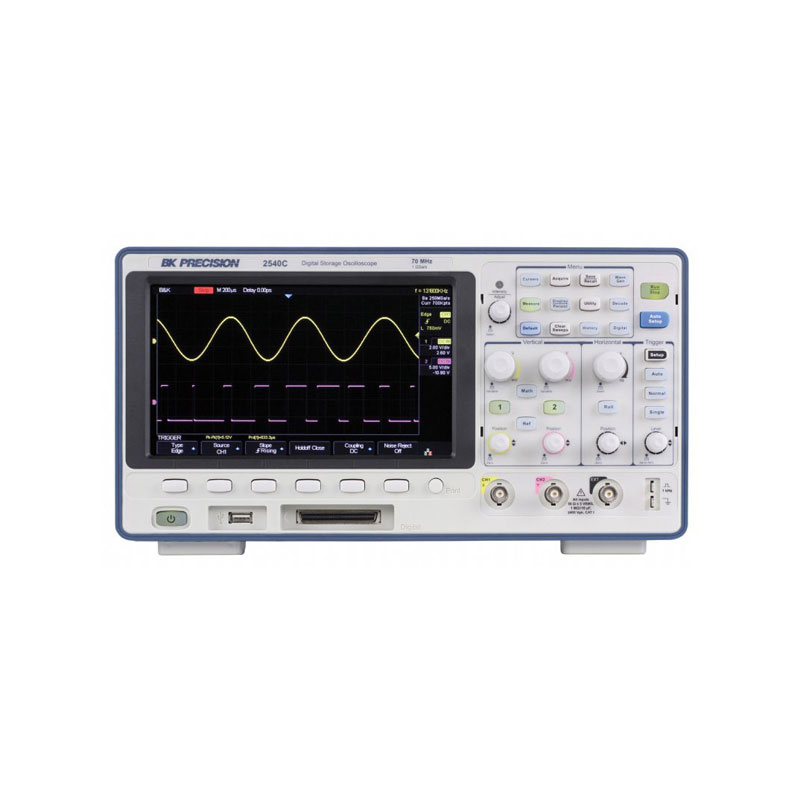

2540C数字存储系列(DSO)和混合信号示波器(MSO)系列以入门级价格为广泛的应用提供先进的功能和调试功能。 在双通道配置中带宽高达200 MHz,每个型号的最大采样率为1 GSa / s,最大储存深度为14 Mpts。 此外,这些示波器还提供一个8英寸彩色显示屏,256级色彩分级,高达60,000 wfms / s的高波形更新速率,这使仪器能够捕获具有出色信号保真度的偶发毛刺。 MSO升级提供16个额外的数字通道,解码升级提供I2C,SPI,UART / RS232,CAN和LIN协议的串行总线解码。 这些数字示波器非常适合设计和调试,服务和维修以及教育应用。 要购买MSO或解码许可证密钥,请填写许可证申请表。
功能说明
带宽高达200 MHz;
1 GSa / s最大采样率;
最大记录长度为14 Mpts;
带逻辑分析仪的16个数字通道(包括在-MSO型号或MSO升级版本中);
I2C,SPI,UART / RS232,CAN和LIN协议的串行总线解码(解码升级);
内建功能和任意波形产生器是所有型号的标准配置;
大型8英寸宽屏幕显示器,256级色彩渐变;
60,000 wfms / s的最大波形捕获率;
占地面积小,重量轻;
分段采集历史波形记录功能(记录长度可达80,000帧);
串行触发是所有型号的标准配置;
标准LAN和USBTMC兼容的USB设备端口;
可选的50Ω和1MΩ输入耦合。
规格说明
机型 | 2540C | 2542C | 2544C |
带宽 | 70MHz | 100MHz | 200MHz |
通道 | 2 | 2 | 2 |
机型 | 2540C-MSO | 2542C-MSO | 2544C-MSO |
带宽 | 70MHz | 100MHz | 200MHz |
通道 | 2 | 2 | 2 |
