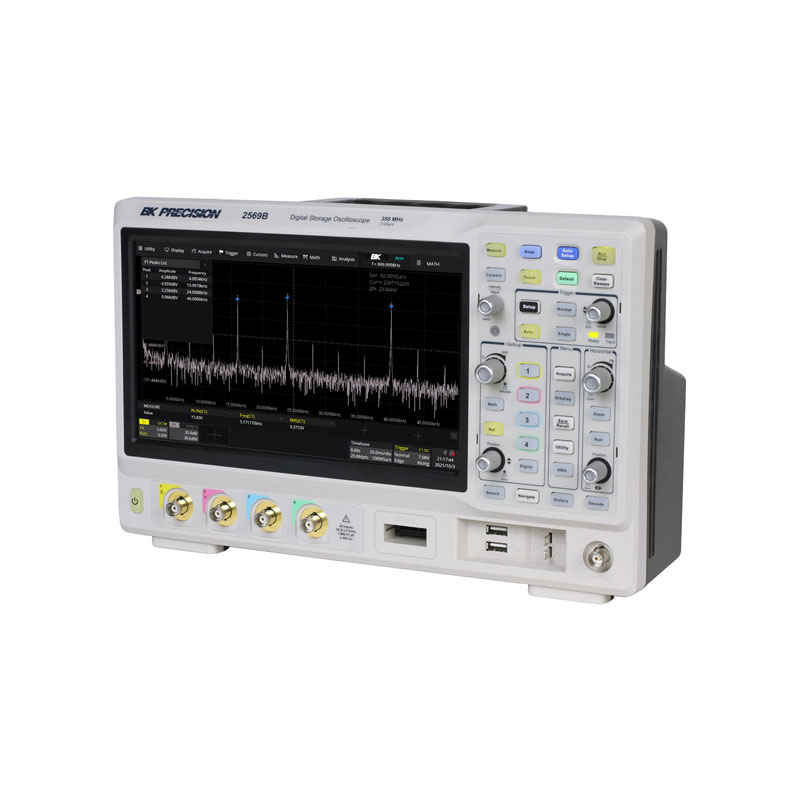

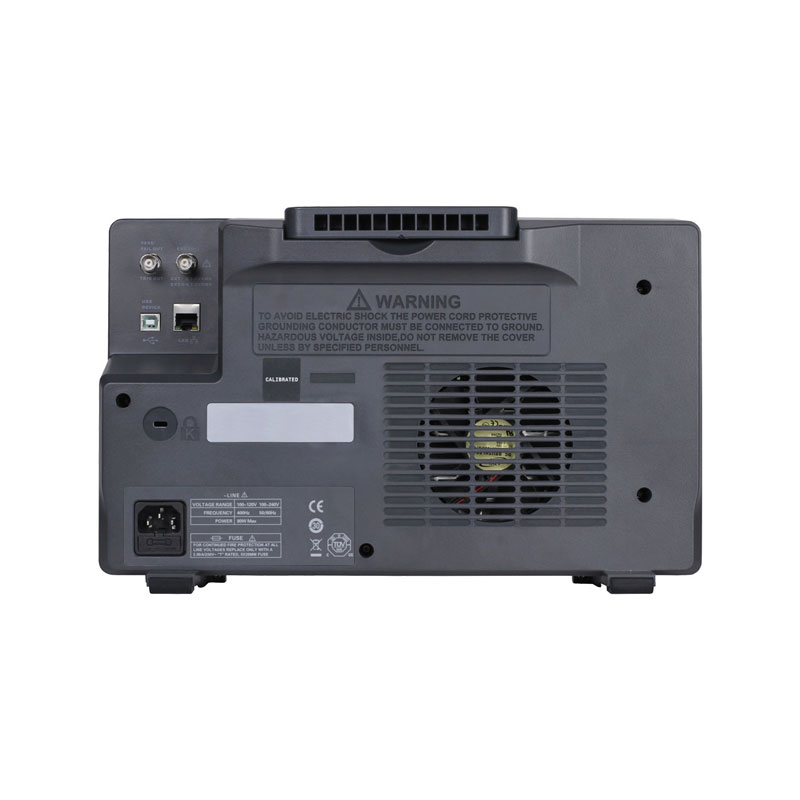

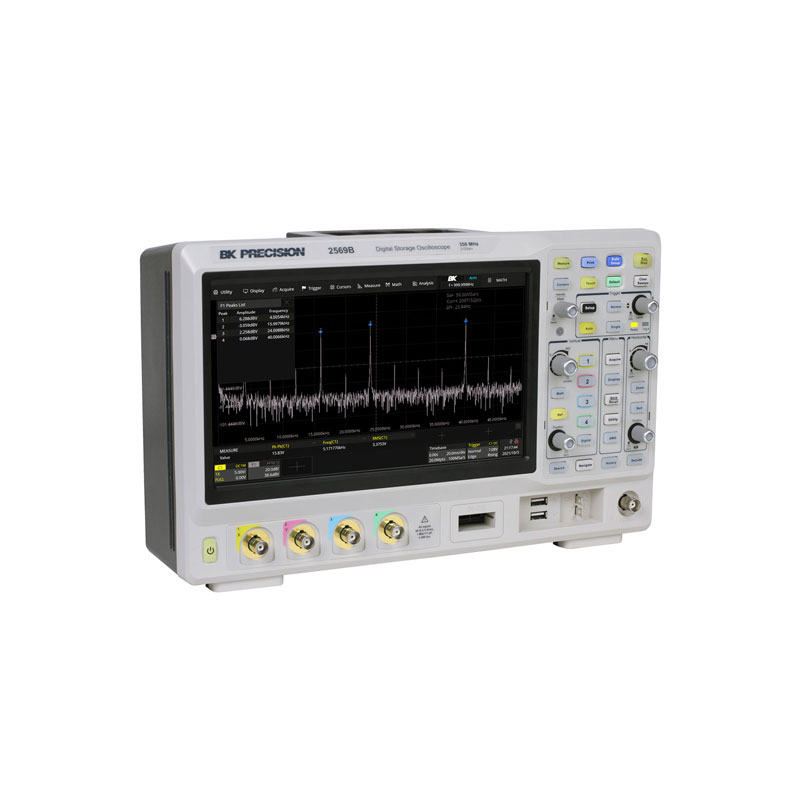

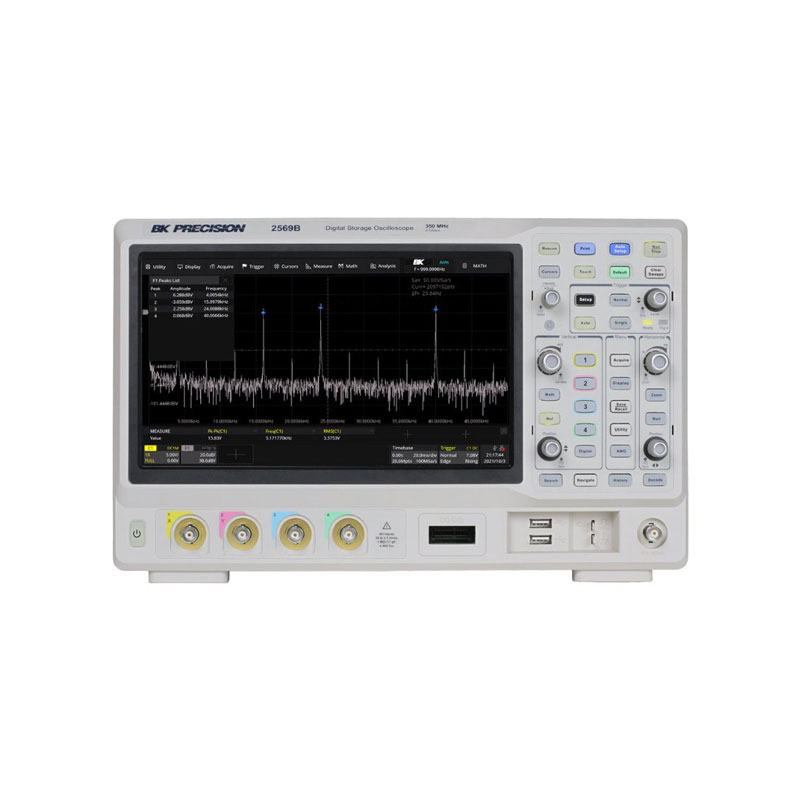

台湾百科 数字存储示波器（DSO和MSO） 2560B系列100 MHz to 350 MHz， 2 GSa/s ，4通道

产品说明

2560B系列数字存储（DSO）和混合信号示波器（MSO）在4通道配置中提供100 MHz、200 MHz和350 MHz带宽机型，取样率为2 GSa/s，最大储存深度为200 Mpts。 此外，这些示波器配备了 10.1“大电容式触摸显示屏，可提供1024 x 600 分辨率和直观的触摸屏幕。 该系列通过包括区域触发、波德图和功率分析在内的新软件功能扩展。 50 MHz 任意波形 I2C、SPI、UART、CAN和LIN协议的产生器和串行解码是所有型号的标准配置。 DSO型号可在购买后随时升级为MSO，提供16个数字通道。 额外的软件升级可用于串行解码 FlexRay、I2S、CAN FD、MIL-STD-1553B、SENT 和Manchester协议。 要购买任何选项的注册码，请填写注册码申请表。

功能说明

100 MHz、200 MHz和350 MHz带宽；

2 GSa/s最大取样率；

200 Mpts最大储存深度；

120，000 wfms/s（正常模式）和500，000 wfms/s（序列模式）的波形更新率；

16个带逻辑探头组的数字通道（包含在-MSO型号中）；

用于I2C、SPI、UART、CAN和LIN协议的串行总线解码；

50 MHzDDS波形生成器和波德图；

10.1英寸大尺寸TFT-LCD电容式触碰屏幕，1024 x 600分辨率；

电源分析功能可评估11种不同的电源参数；

分段采集和历史功能，最大储存90， 000帧；

数学功能支持2条轨迹、FFT运算和公式编辑器；

标准LAN、符合USBTMC的USB设备接口和两个USB主机接口；

可通过内置网络服务器或PC软件进行远程控制；

PASS/FAIL触发输出和EXT触发。
