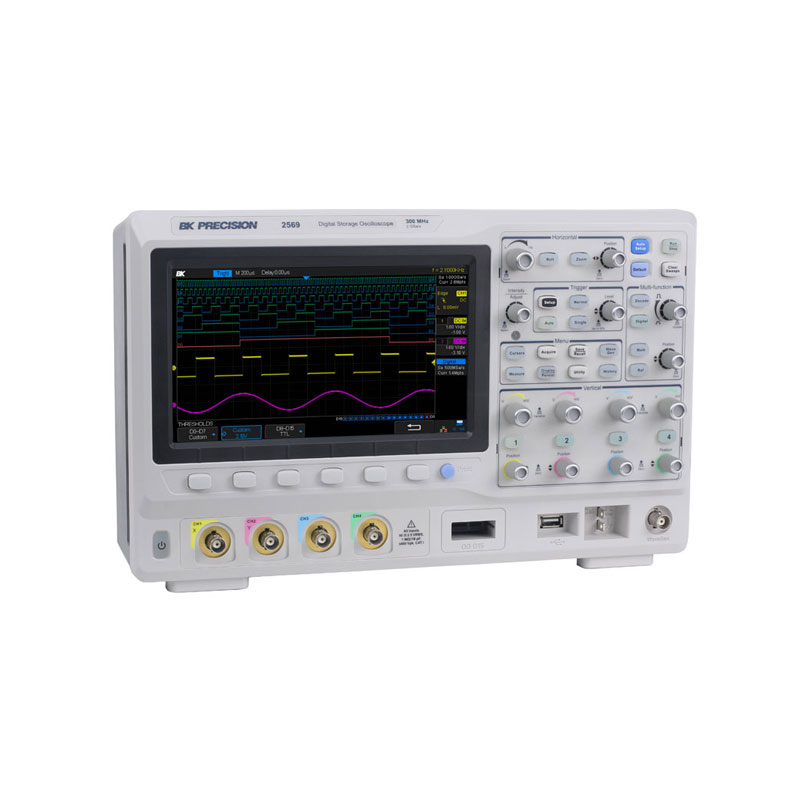

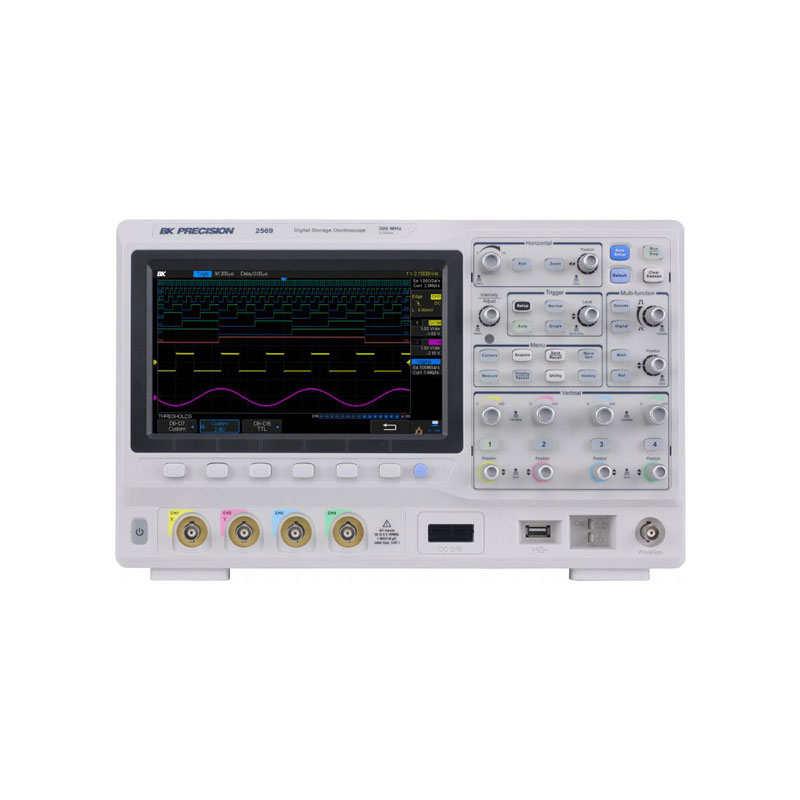

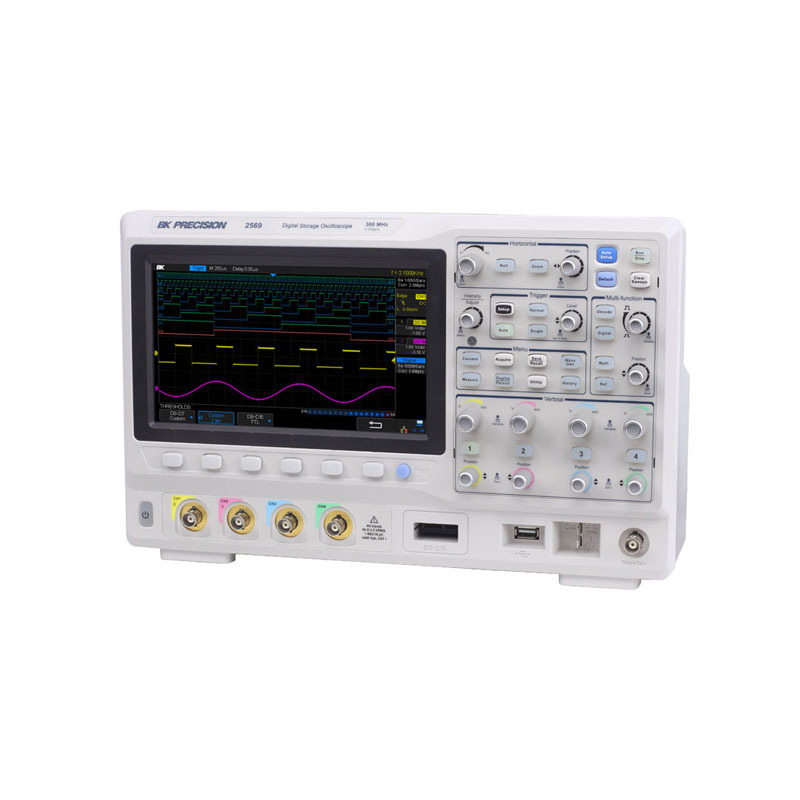

台湾百科 数字存储示波器(DSO和MSO) 2560系列70 MHz to 300 MHz, 2 GSa/s ,2~4通道

品牌名称:台湾B&K

产品型号:2560系列

产品规格
产品介绍
2560数字存储系列(DSO)和混合信号示波器(MSO)系列为广泛的应用提供了先进的功能和调试功能。 在4通道配置中带宽高达300 MHz,每个型号的最大采样率为2 GSa / s,最大储存深度为140 Mpts。 此外,这些示波器还提供一个8英寸彩色显示屏,256级色彩分级,高达140,000 wfms / s的高波形更新速率,这使得仪器能够捕获具有出色信号保真度的偶发毛刺。 MSO升级提供16个额外的数字通道,解码升级提供I2C,SPI,UART / RS232,CAN和LIN协议的串行总线解码,AWG升级支持25 MHz功能/任意波形产生器。 这些数字示波器非常适合设计和调试,服务和维修以及教育应用。 要购买MSO系列,Decode和FG许可证密钥,请填写许可证申请表。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品说明

2560数字存储系列(DSO)和混合信号示波器(MSO)系列为广泛的应用提供了先进的功能和调试功能。 在4通道配置中带宽高达300 MHz,每个型号的最大采样率为2 GSa / s,最大储存深度为140 Mpts。 此外,这些示波器还提供一个8英寸彩色显示屏,256级色彩分级,高达140,000 wfms / s的高波形更新速率,这使得仪器能够捕获具有出色信号保真度的偶发毛刺。 MSO升级提供16个额外的数字通道,解码升级提供I2C,SPI,UART / RS232,CAN和LIN协议的串行总线解码,AWG升级支持25 MHz功能/任意波形产生器。 这些数字示波器非常适合设计和调试,服务和维修以及教育应用。 要购买MSO系列,Decode和FG许可证密钥,请填写许可证申请表。



功能说明

带宽高达300 MHz;

2 GSa / s最大采样率;

最大记录长度为140 Mpts;

带逻辑分析仪的16个数字通道(包括在-MSO型号或MSO升级版本中);

I2C,SPI,UART / RS232,CAN和LIN协议的串行总线解码(解码升级);

函数和任意波形产生器(AWG升级);

大型8英寸宽屏幕显示器,256级色彩渐变;

140,000 wfms / s的最大波形捕获率;

占地面积小,重量轻;

分段采集历史波形记录功能(记录长度可达80,000帧);

串行触发是所有型号的标准配置;

标准LAN和USBTMC兼容的USB接口;

可选择50Ω和1MΩ输入耦合。



规格说明

机型

2563

2563-MSO

2565

2565-MSO

带宽

70MHz

70MHz

100MHz

100MHz

通道

4

4

4

4



机型

2566

2566-MO

2567

2567-MSO

带宽

200MHz

200MHz

200MHz

200MHz

通道

2

2

4

4



机型

2568

2568-MO

2569-MSO

带宽

300MHz

300MHz

300MHz

通道

2

2

4
