产品说明

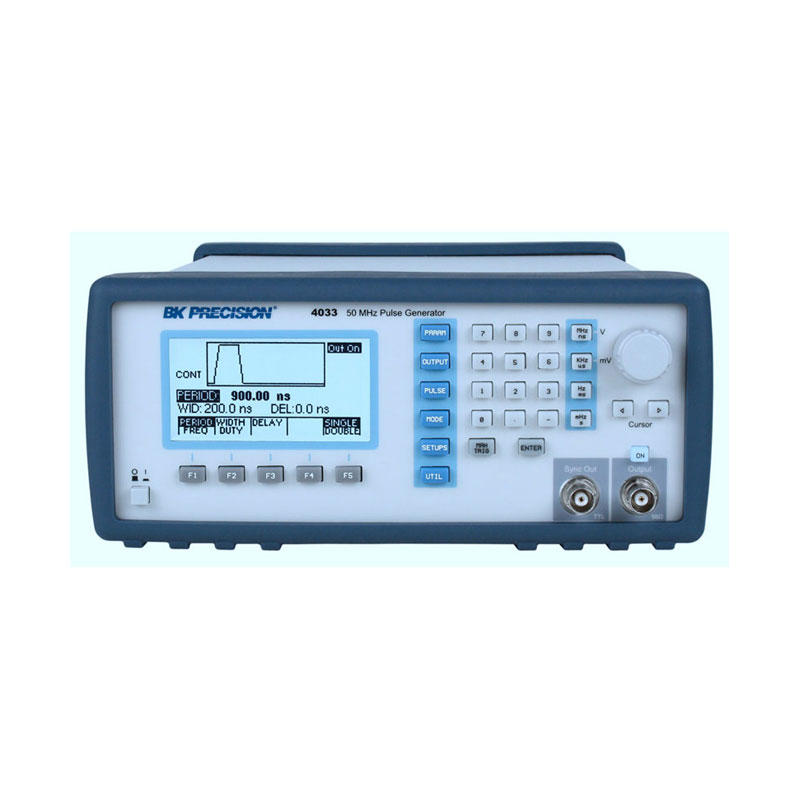

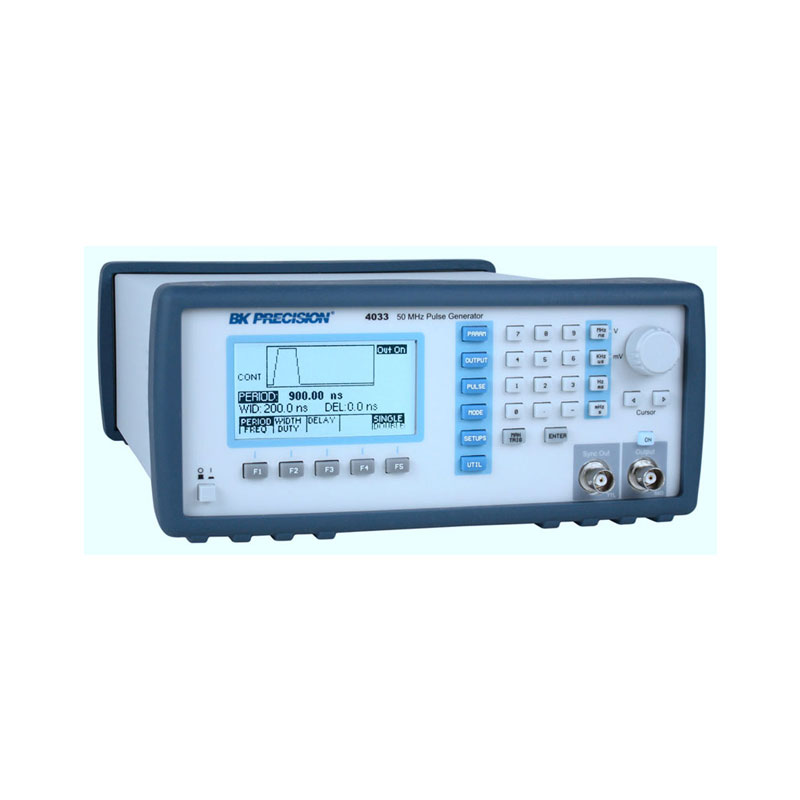

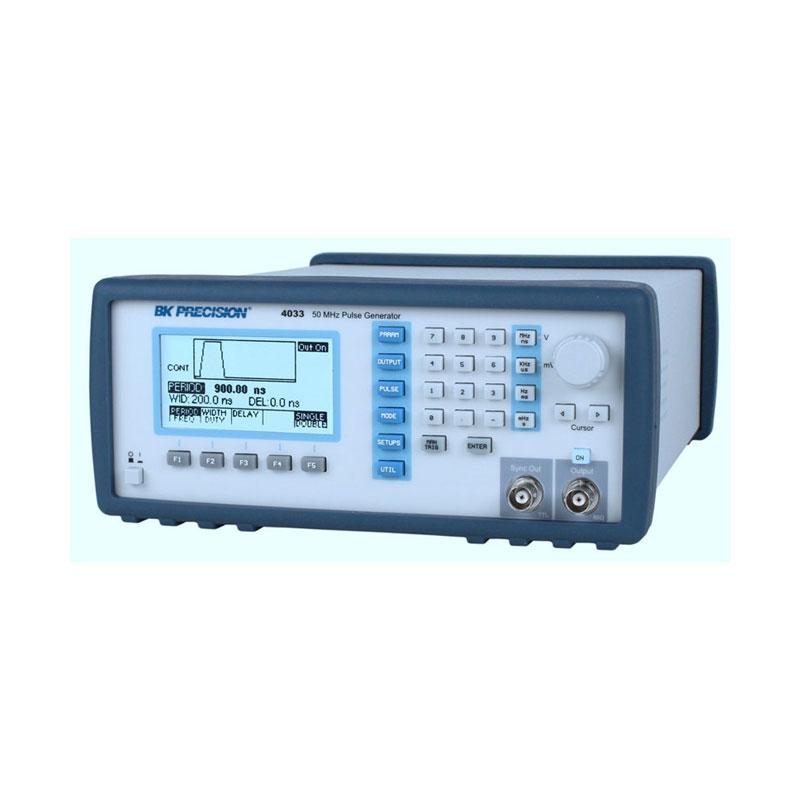

4033和4034是高性能可编程脉冲生成器,用于测试TTL,CMOS,或ECL数字系统和电路。 这些仪器产生清晰和精确的脉冲高达50 MHz分辨率高达6位数,可变脉冲宽度为10 ns至10秒,脉冲延迟0 ns至10秒。 输出电压可调为-10 V到+10 V,脉冲振幅可设定为0.1 Vpp到10 Vpp(50欧姆的负载)。 所有参数,模式和功能都可以通过前面板或远程控制命令来控制。 此外,脉冲产生器提供可选择的互补脉冲和双脉冲,触发,闸控,Burst模式。
功能说明
频率范围:0.1 Hz至50 MHz
灵活的触发模式:连续触发(内部/外部/手动),闸极触发,Burst Mode,外部宽度触发
可编程脉冲宽度编辑:10 ns至10 s
转换时间(上升和下降时间)6nS ~ 100mS可调
可编程延迟时间和双脉冲输出
默认的振幅准位有ECL,TTL和CMOS信号
储存多达99组不同的设置及自动保留最后关机状态
振幅10 Vpp(50欧姆)
标准GPIB和RS-232接口
支持SCPI指令
三年
应用:
自动测试设备(ATE)
航空电子设备和雷达测试
开关电源测试
零件测试
规格说明
机型 | 4033 | 4034 |
通道数 | 1 | 2 |
频率范围 | 0.1Hz ~ 50MHz | 0.1Hz ~ 50MHz |
