产品详情

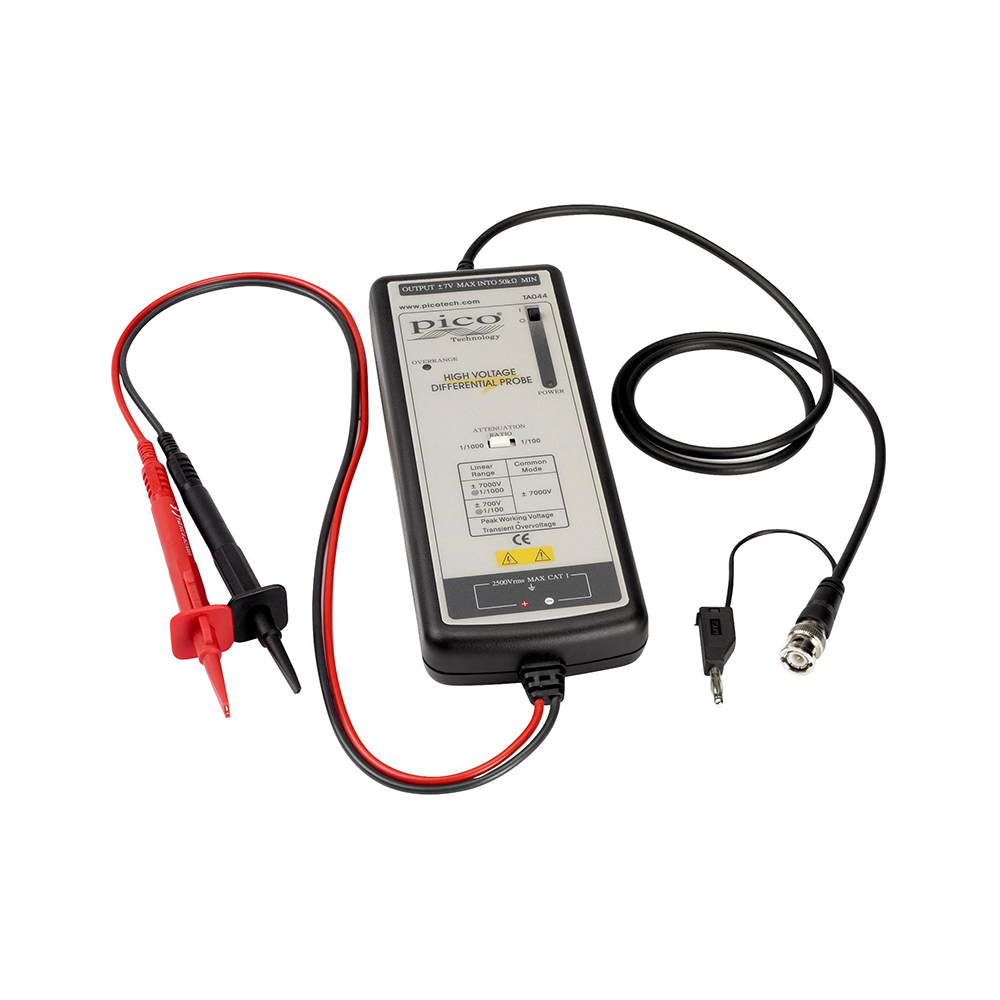

TA044 是一款有源差分探头，适用于高达 ±7000 V（DC + 峰值交流）的高共模电压测量应用。

该差分探头扩展了标准单端输入示波器的功能，从而可以安全、准确地进行高压差分测量。应用包括在电源电路应用中进行安全测量，以及采集串行通信总线中的低速平衡差分信号。

TA044 是一款有源探头，由四节 AA 电池供电，或标配 TA531 USB 转 DC 插孔电源线。TA531 旨在与通用 USB 壁式充电器（不包括在内）一起使用。

注意：此探头随附的弹簧钩额定电压为 1000 V。

TA044 主要技术参数

Bandwidth	DC to 70MHz (–3 dB)
Attenuation ratio	100:1/1000:1
Accuracy	±2%
Input impedance	10 M Ω // 10 pF each side to ground
Input voltage
Differential range* (100:1) max. differential* (1000:1)	±700 V (DC + peak AC) or 700 V RMS ±7000 V (DC + peak AC) or 5000 V RMS
Common mode range	±7000V (DC + peak AC) or 2500 V RMS (100:1 & 1000:1)
Absolute max. voltage (common mode)	±7000 V (DC + peak AC) or 2500 V RMS (100:1 & 1000:1)
Absolute max. voltage (differential mode)	±7000 V (DC + peak AC) or 5000 V RMS (100:1 & 1000:1)
Output voltage
Swing	±7V into 50 kΩ load
Offset (typical)	<±5 mV
Noise (typical)	0.9 mV RMS
Source impedance (typical)	50 Ω
CMRR (typical)	80 dB @ 60 Hz; 50 dB @ 1 MHz
Ambient operating temperature	–10 to 40 ℃
Ambient storage temperature	–30 to 70 ℃
Power requirements
Standard	4xAA cells or 6 V DC / 200 mA mains adaptor TA531 USB to DC Jack power cable
Length of input leads	60 cm
Length of BNC lead	90 cm
Weight	500 g
Dimension (LxWxH)	202 mm x 83 mm x 38 mm
