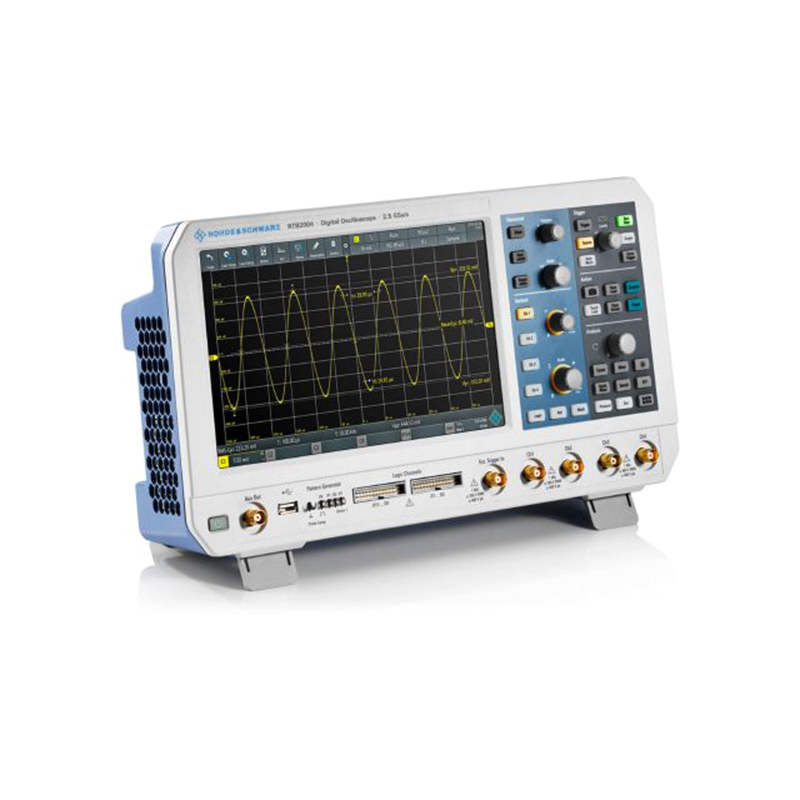

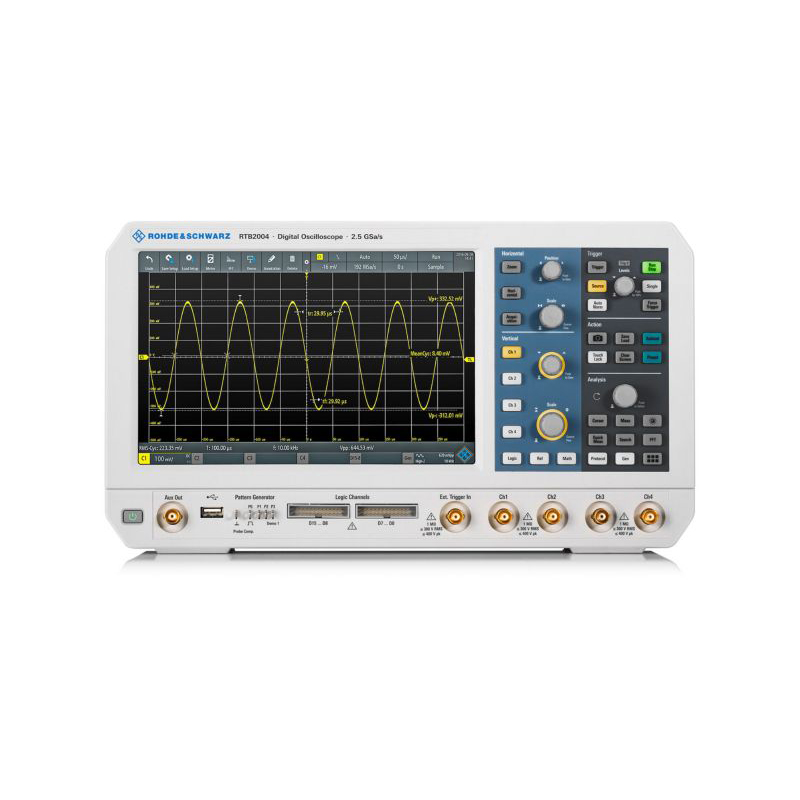

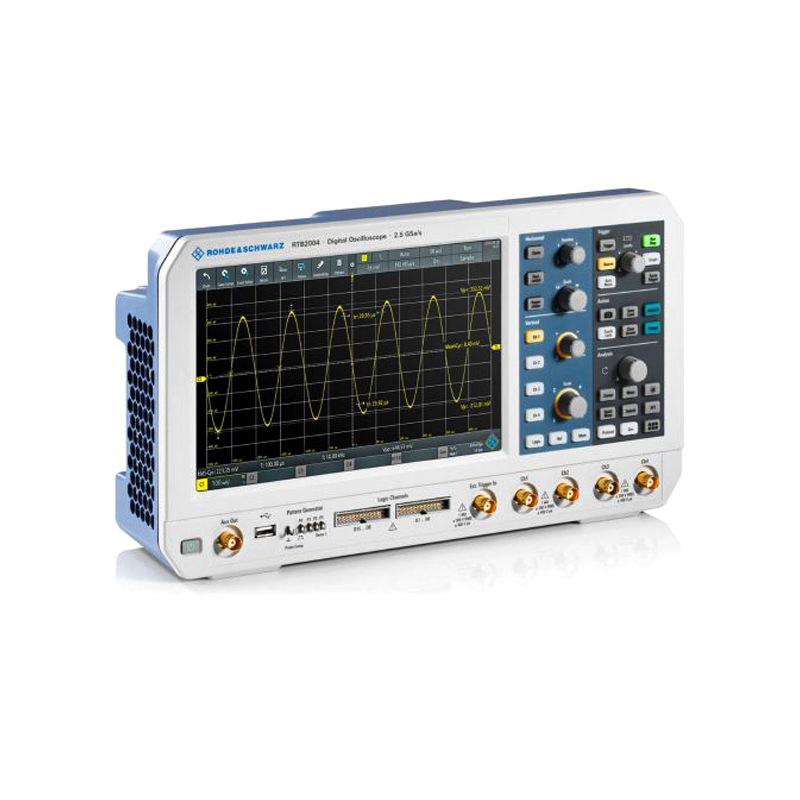

德国罗德与施瓦茨 示波器 R&S®RTB2000

R&S®RTB2000 示波器“十”力非凡，它将 10 位 ADC、10 Msample 存储和 10.1" 触摸屏以及智能操作理念完美结合，非常适用于大学实验室、嵌入式设计开发过程中的故障排除以及生产和维修部门。

性能特点：

• 带宽：70 MHz 至 300 MHz

• 采样率：最大 2.5 Gsample/s

• 存储深度：最大 20 Msample

• ADC 分辨率：10 位

• 显示屏：10.1" 电容式触摸屏


信号分析:快速获取结果
可查看存在于大信号中的小信号细节

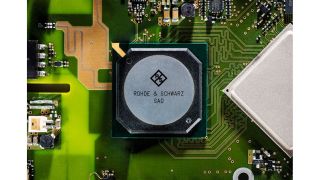

R&S&RTB2000使用罗德与施瓦茨设计的10位模数转换器，与传统8位模数转换器相比，精度提升4倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。

在全带宽下采集时间更长
10 Msample(标配);20 Msample (交织模式)
R&SORTB2000提供一流的存储深度:每个通道的存储深度达到10 Msample，在交织模式下存储深度可达20 Msample。这是同类示波器的10倍。用户可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。

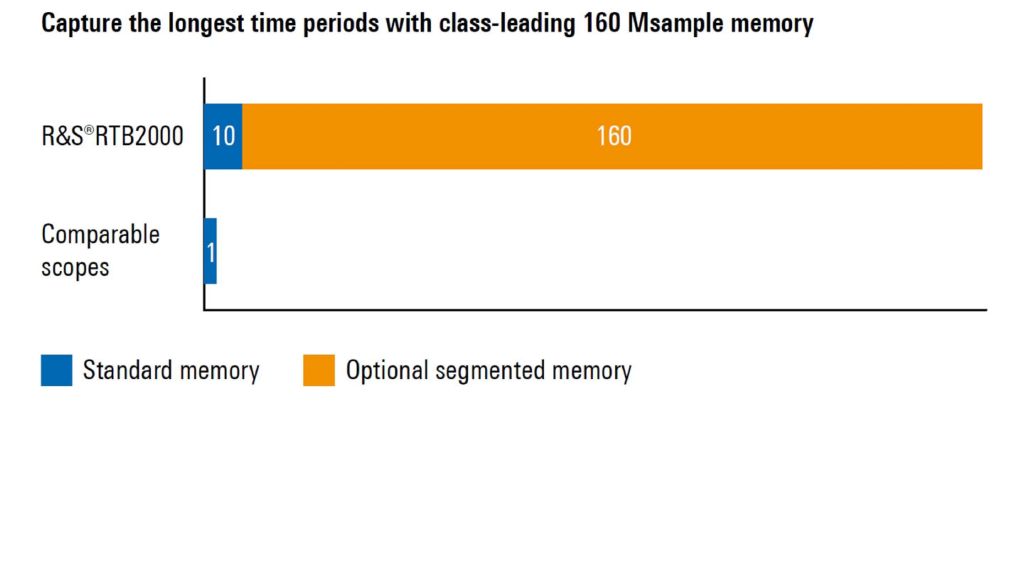

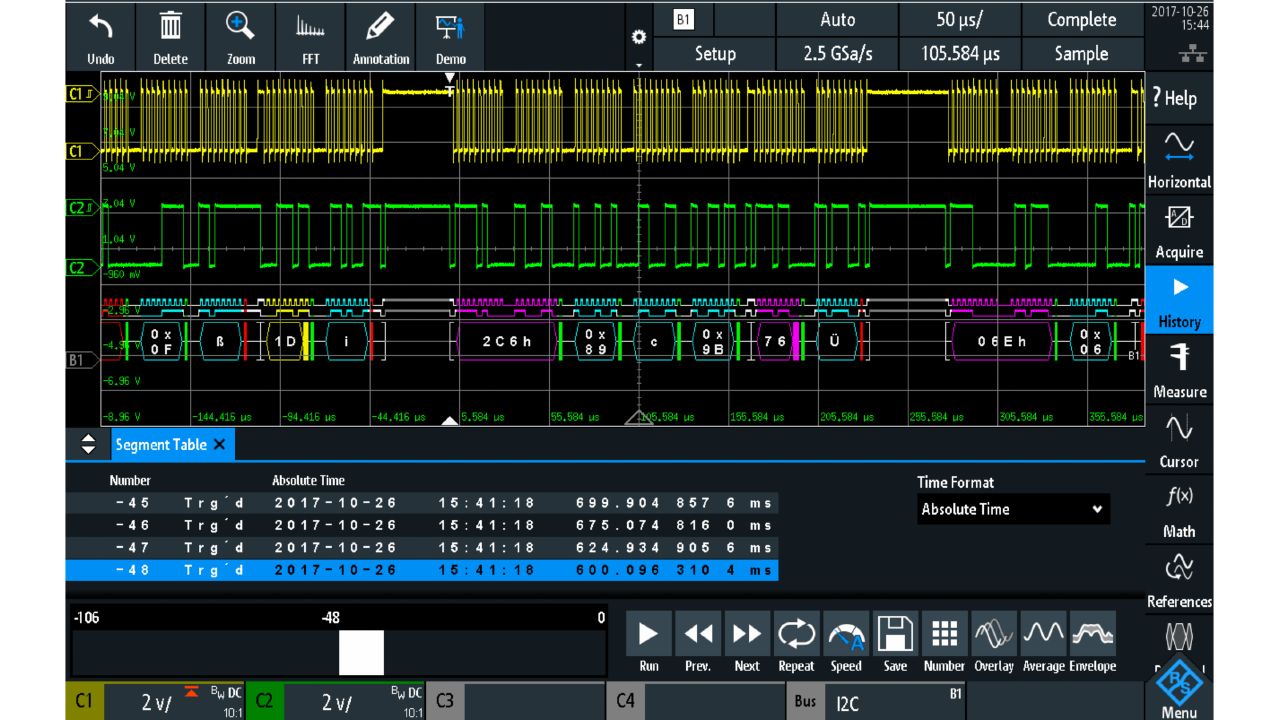

分段存储
160 Msample，带历史功能
R&S&RTB-K15选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如IPC或SPI)。由于分段长度可调，因此160 Msample的存储深度能得到最优的利用。在历史模式下，160 Msample最大分段存储深度存储的所有波形都可用于进一步分析。

使用混合信号示波器选件进行逻辑分析
16个附加数字通道
使用R&SRRTB-B1选件，R&SORTB2000可升级为具有16个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

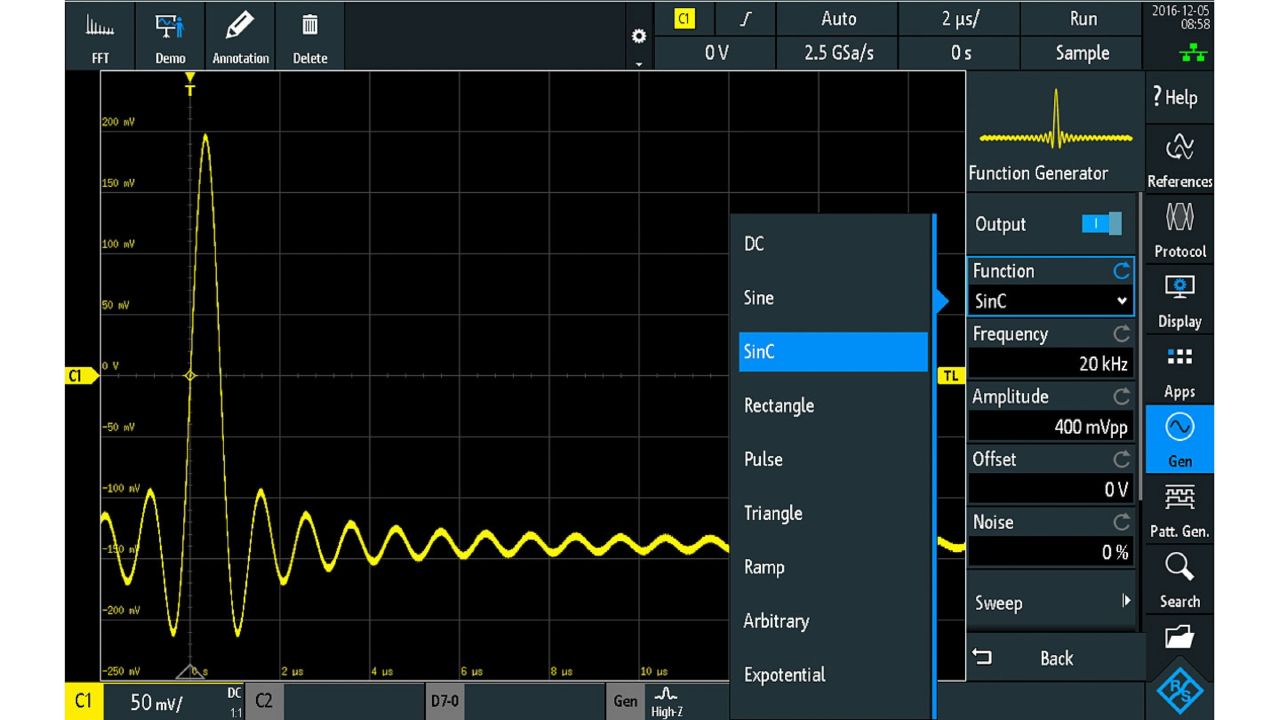

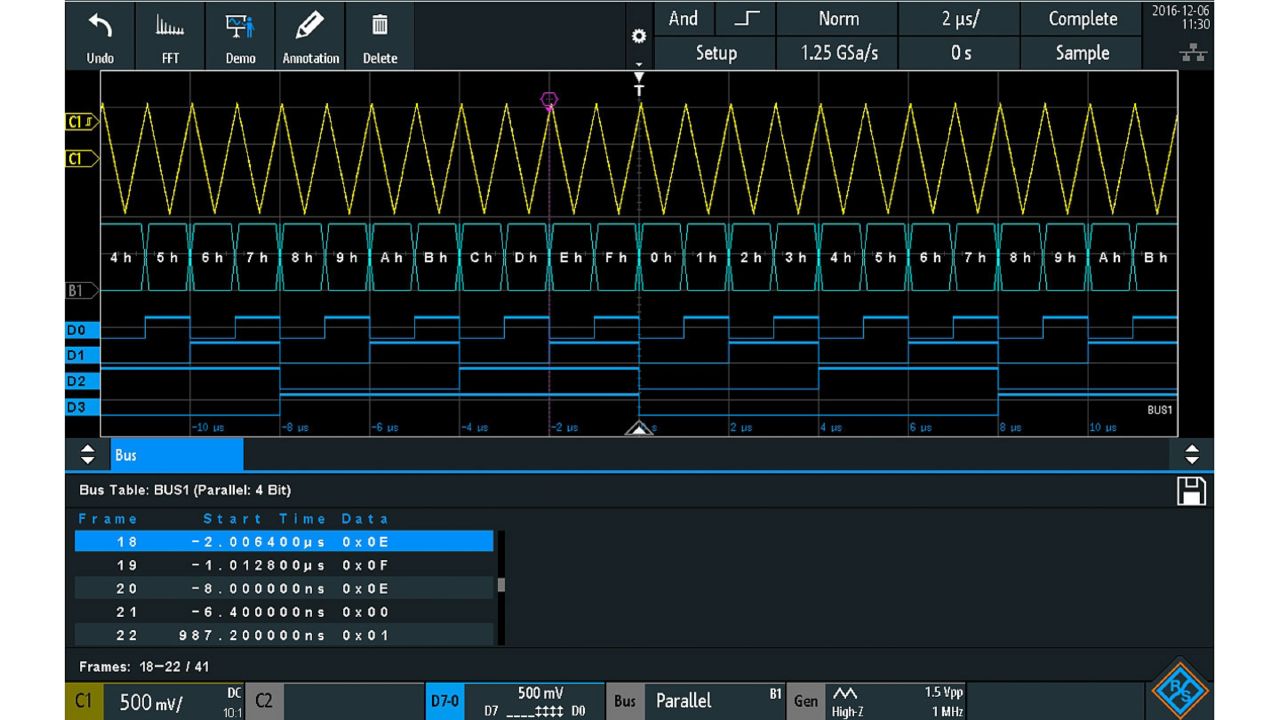

波形和码型发生器
生成模拟和数字激励
R&S&RTB-B6波形和码型发生器的数据传输率最高达50 Mbitls，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及4位信号码型。波形和码型可以CSV文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如I-℃、SPI、UART以及CAN/LIN。

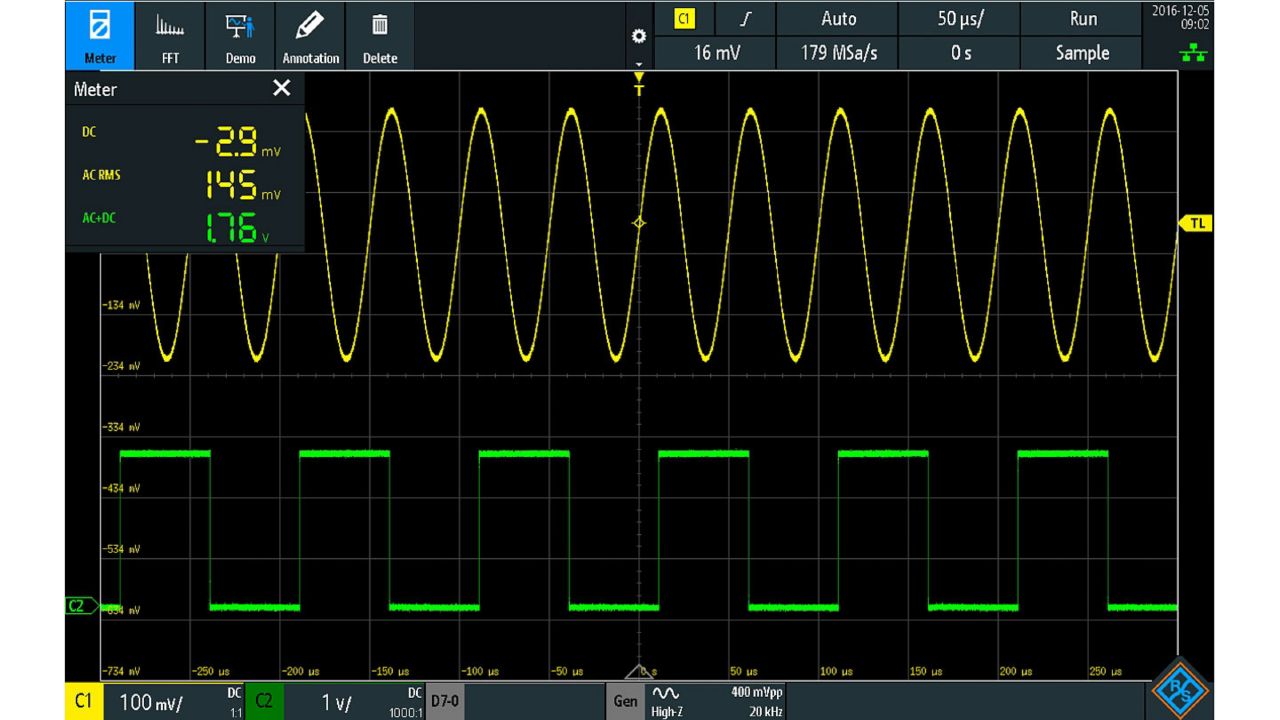

数字电压表
测量并显示电势
R&SRTB2000在每个通道上设有3位电压表(DVM)和6位频率计，可实现同步测量。标配测量功能包括DC、AC + DC(RMS)和AC(RMS)。
