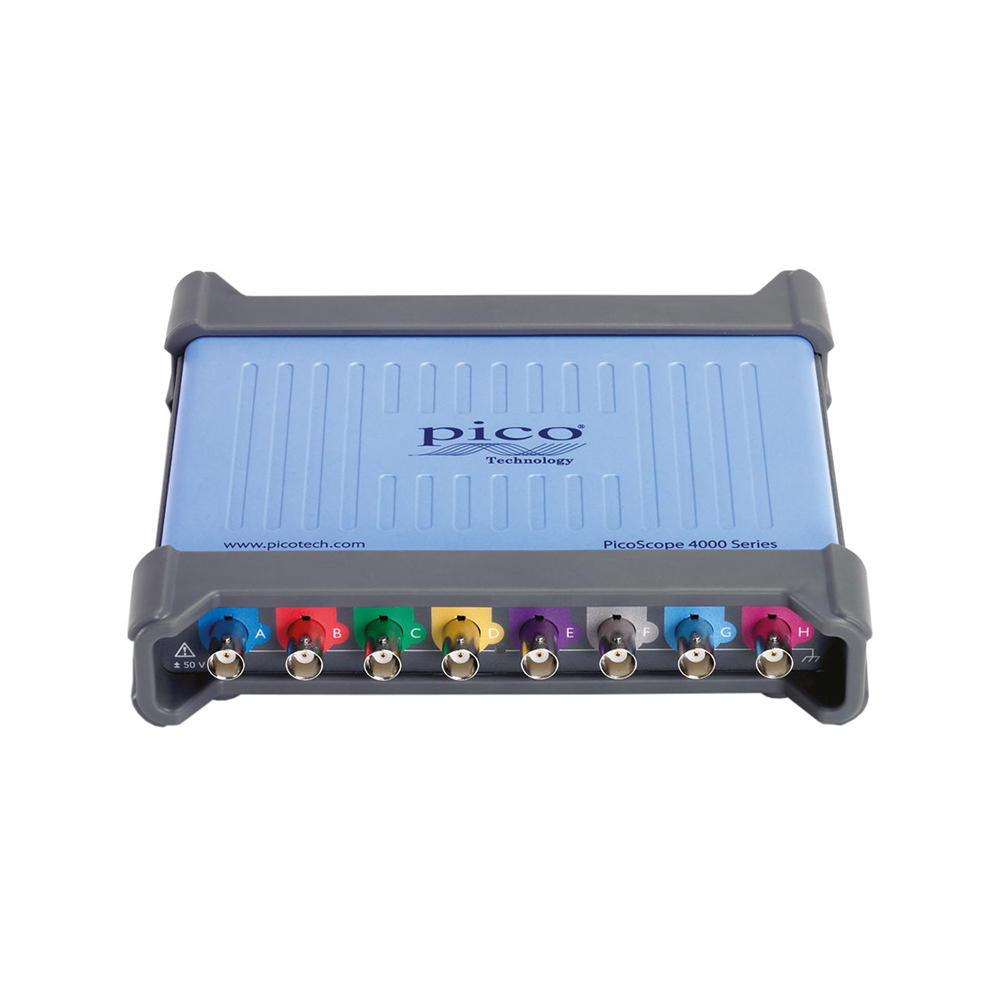

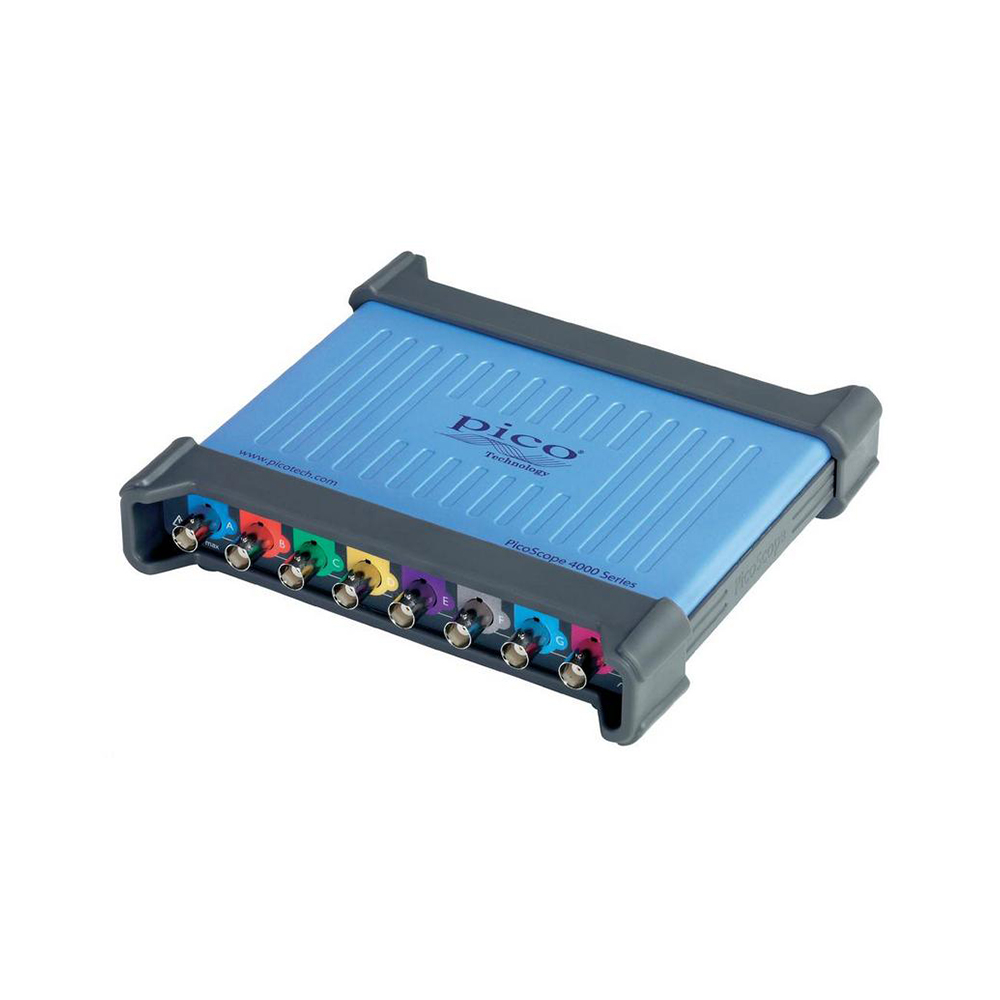

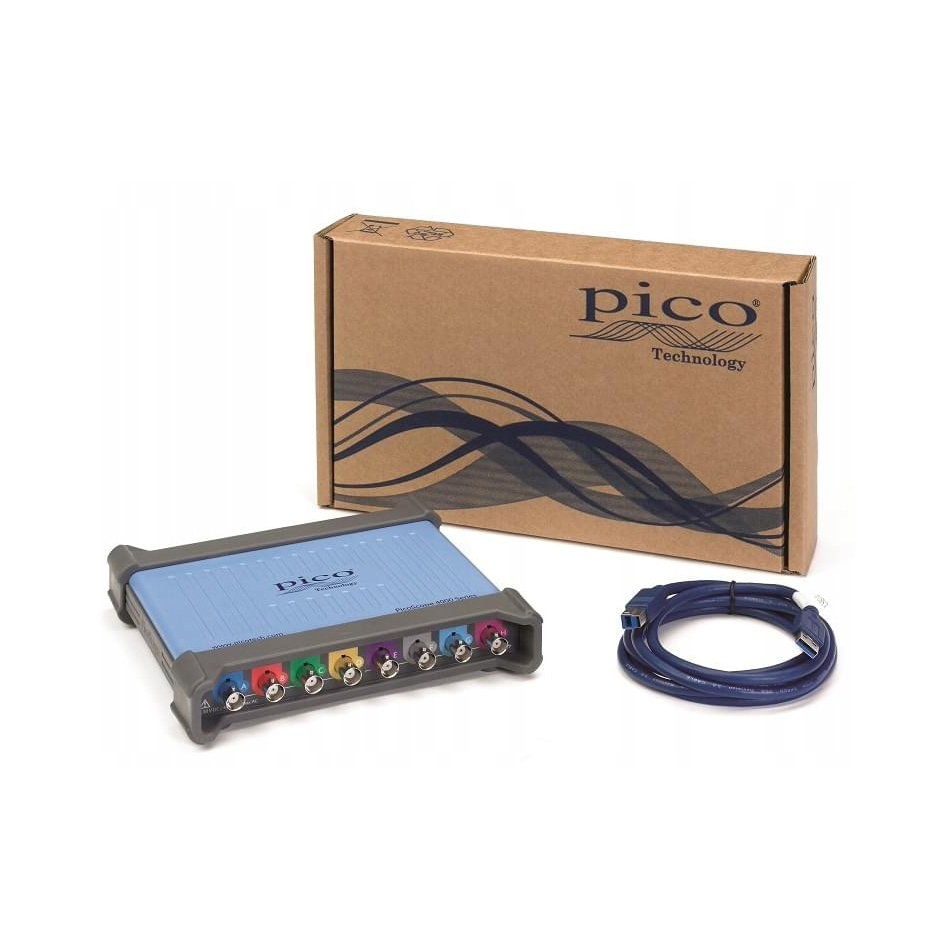

高分辨率，深存储器，8通道示波器

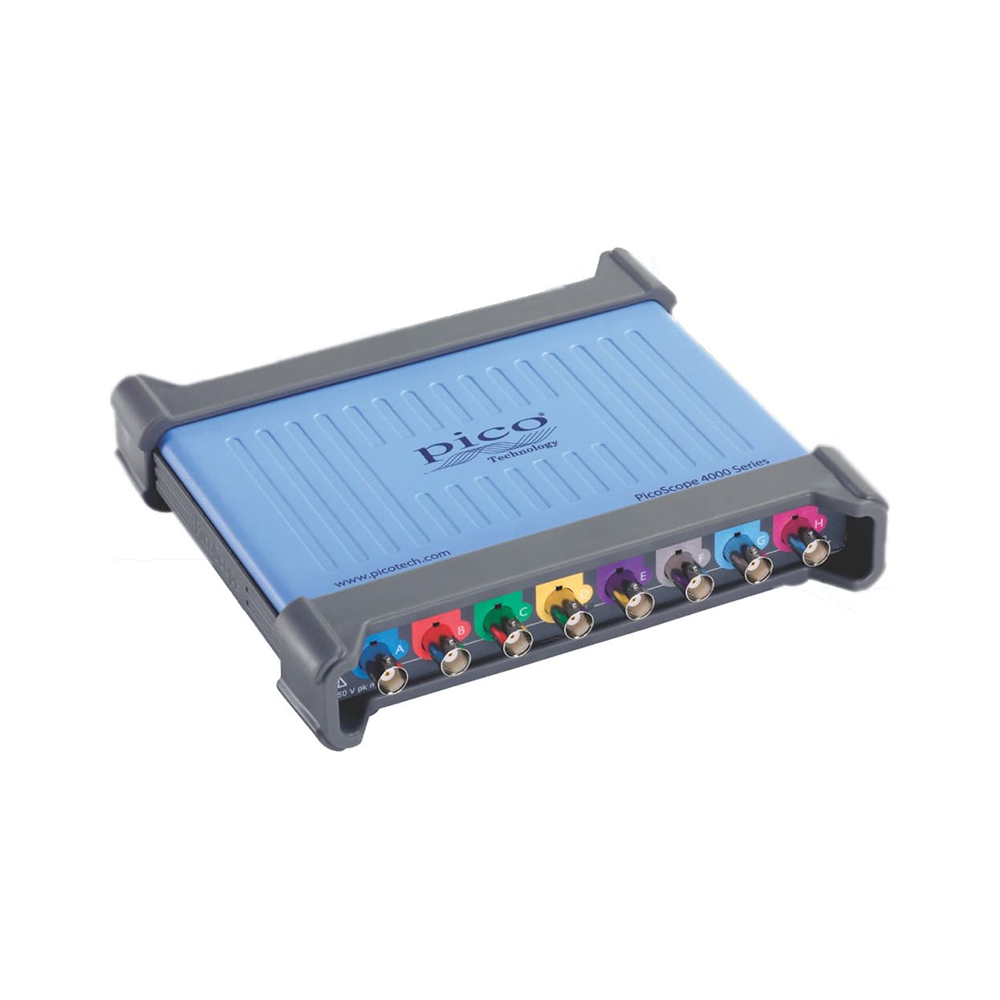

PicoScope 4824是一款适用于多输入应用的低成本便携式解决方案。通过8个高分辨率模拟通道，您可以轻松分析复杂系统的音频，超声波，振动，功率和时序。
·8个频道
·12位分辨率
·20 MHz带宽
·256 MS缓冲存储器
·高性能任意波形发生器
·数字触发器
·串行总线解码
·SuperSpeed USB 3.0接口
·Windows，Mac和Linux软件
尽管尺寸紧凑，但性能并不妥协。PicoScope 4824具有高12位垂直分辨率，20 MHz带宽，256 MS缓冲存储器和80 MS / s的快速采样率，具有提供精确结果的功能和功能。它还具有深存储器，可分析多个串行总线， 如UART，I 2 C，SPI，CAN和LIN以及控制和驱动信号。
高清显示
PicoScope软件几乎将所有显示区域都集中在波形上。使用笔记本电脑或台式机的显示屏，与传统的台式示波器相比，该区域更大，分辨率更高。当显示8个高分辨率通道时，这是一个优势。

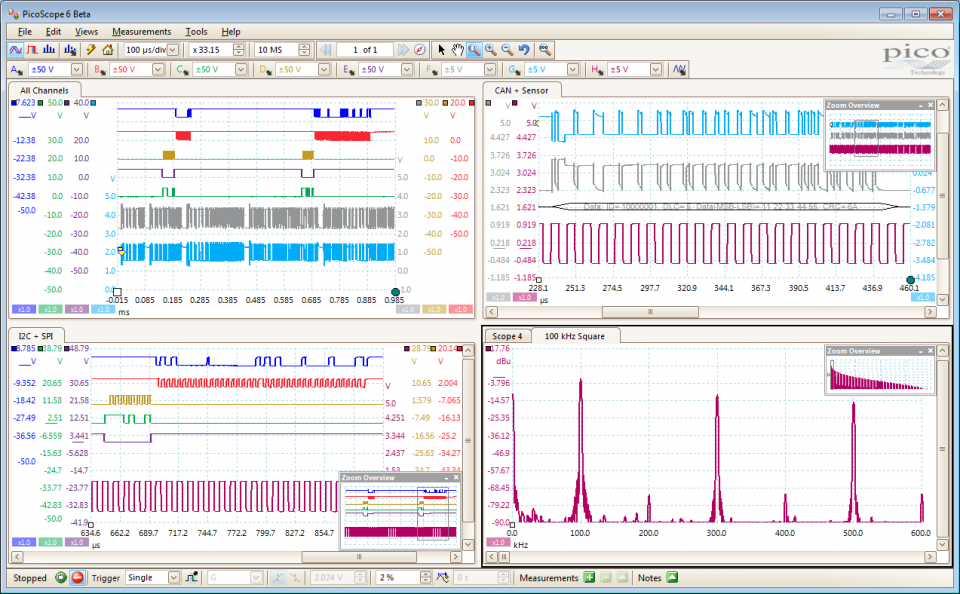

通过可用的大显示区域，您还可以创建可自定义的分屏显示，并同时查看同一信号的多个通道或不同视图。如下图所示，该软件甚至可以同时显示示波器和频谱分析仪的迹线。此外，所示的每个波形都可以使用单独的缩放，平移和滤波器设置。
PicoScope软件可通过鼠标，触摸屏或键盘快捷键进行控制。
高分辨率提供16倍的细节

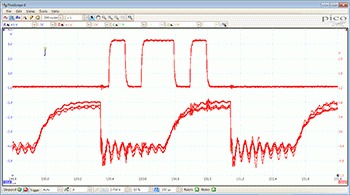

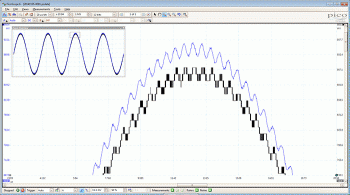

PicoScope 4824是一款12位示波器，其垂直分辨率是传统8位示波器的16倍（4096垂直水平与256）。该示例显示了如何使用12位示波器（蓝色迹线）放大以显示在8位示波器上看不到的信号细节（黑色迹线）。
除了高垂直分辨率外，2.56亿个样本缓冲存储器也确保了高水平分辨率。您可以收集长时间的详细捕获，而不会降低采样率。
一旦您在高分辨率PC监视器上看到高分辨率波形，您再也不会想要使用传统的台式示波器及其小型显示器。
除了改进的示波器轨迹外，高分辨率还可在执行频谱分析时提供巨大优势，在8位示波器上为频谱提供额外的20 dB动态范围。以前隐藏在本底噪声中的信号现在清晰可见，频谱成为追踪噪声原因的有力工具。
典型应用
PicoScope 4824混合了8通道，高分辨率和深存储器，使其适用于传统台式示波器无法满足的各种应用。
8个通道允许同时监控多个电源轨，非常适合查看电源排序，平衡或质量。高通道数允许同时解码多种不同的串行总线标准（CAN，LIN，FlexRay，I 2 C，SPI等）
12 bit resolution both for the oscilloscope and spectrum analyzer helps track down noise, analyze harmonics and measure distortion.

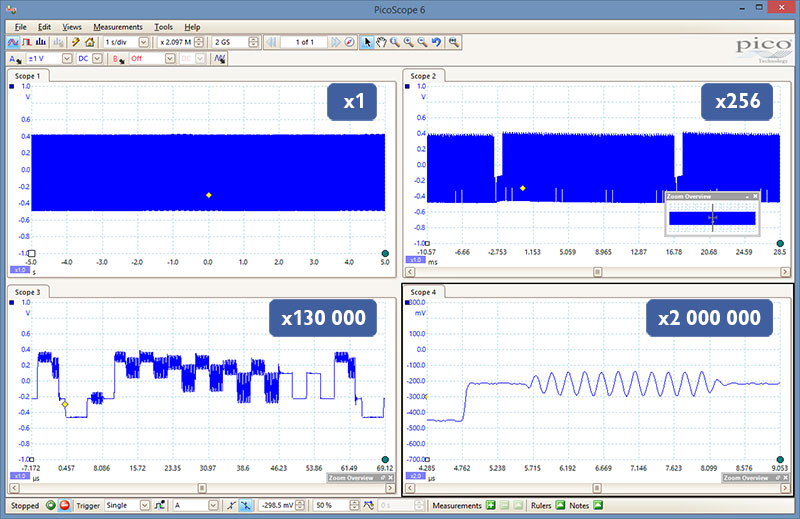

256 MS深存储器允许以完全采样速率捕获几秒钟（非常适合长时间捕获串行数据或查找电源中的毛刺）。管理所有这些数据需要一些强大的工具，因此缩放因子可达数百万。其他工具，如波形缓冲器，模板限制测试，串行解码和硬件加速与深存储器配合使用。

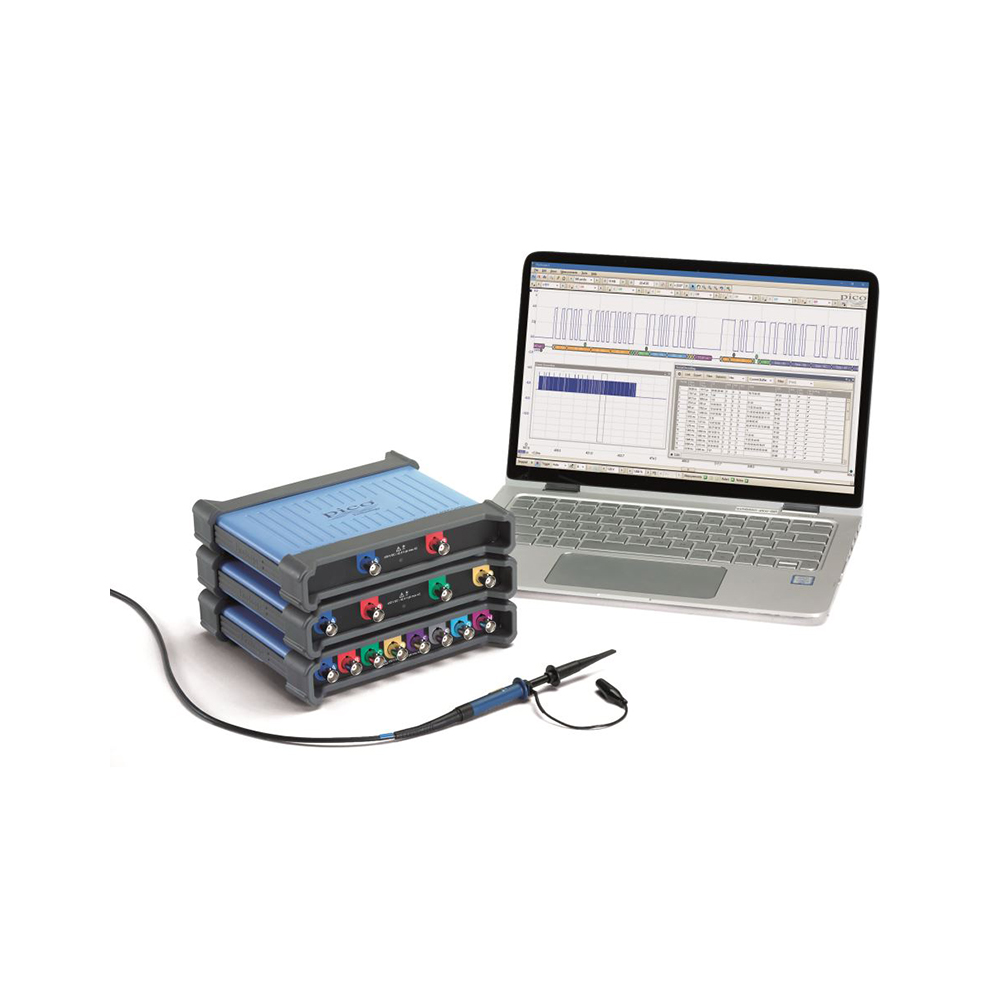

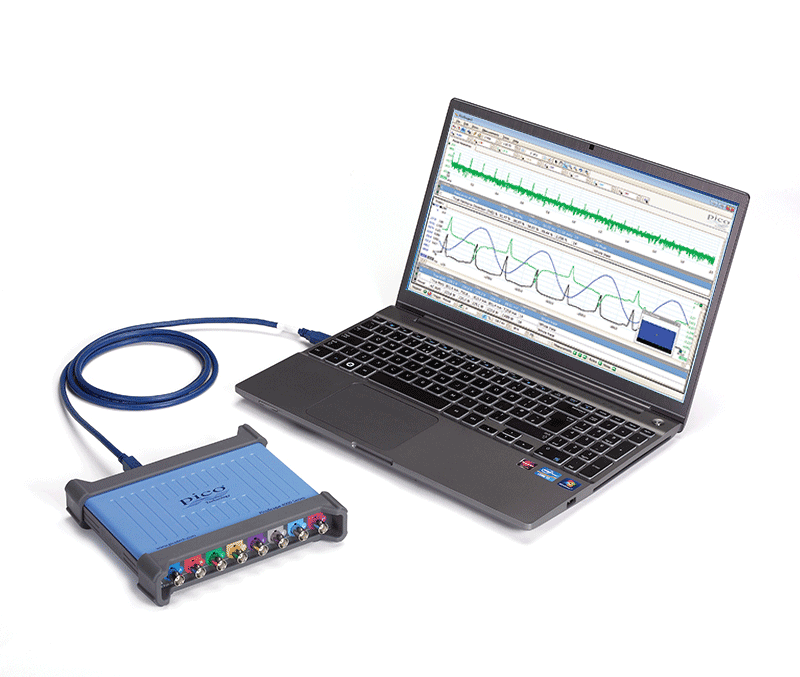

紧凑的尺寸在工作台上占用的空间很小，而USB电源使PicoScope 4824成为移动中的理想选择。您第一次可以在笔记本电脑包中携带8通道示波器！
任意波形和函数发生器
PicoScope 4824具有内置函数发生器（正弦，方波，三角，直流电平，白噪声，PRBS等）和任意波形发生器。
除了设置电平，偏移和频率的基本控制外，更高级的控制还允许您扫描一系列频率。结合频谱峰值保持选项，这为测试放大器和滤波器响应提供了强大的工具。
触发工具允许在满足各种条件时输出波形的一个或多个周期，例如示波器触发或模板限制测试失败。
14位80 MS / s任意波形发生器（AWG）可用于在产品开发期间模拟传感器信号，或在宽频率范围内对设计进行压力测试。可以使用内置AWG编辑器创建或编辑AWG波形，从示波器轨迹导入或从电子表格加载。
FFT频谱分析仪

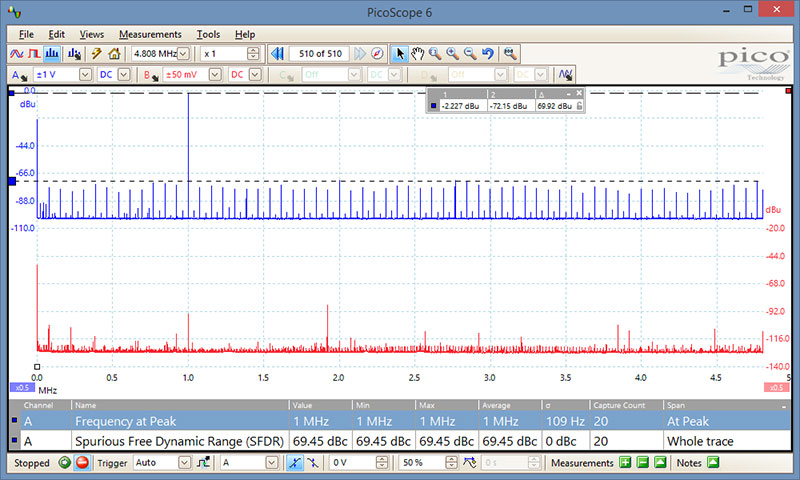

频谱视图根据频率绘制幅度，非常适合查找信号中的噪声，串扰或失真。PicoScope中的频谱分析仪采用快速傅立叶变换（FFT）类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。
全范围的设置使您可以控制频谱带（FFT频段），窗口类型，缩放（包括对数/对数）和显示模式（瞬时，平均或峰值保持）的数量。
您可以显示多个频谱视图以及相同数据的示波器视图。可以在显示器上添加一套全面的自动频域测量，包括THD，THD + N，SNR，SINAD和IMD。掩模极限测试可应用于光谱，您甚至可以一起使用AWG和光谱模式执行扫描标量网络分析。
信号完整性
大多数示波器都是以低廉的价格建造的。PicoScopes符合规范。

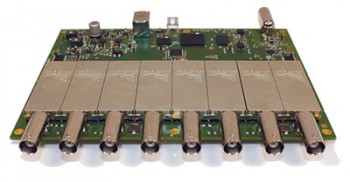

精心的前端设计和屏蔽可降低噪音，串扰和谐波失真。多年的示波器设计经验可以从带宽平坦度和低失真中看出。
我们为产品的动态性能感到自豪，与大多数示波器制造商不同，我们会详细公布我们的规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。
多种功能为标准配置
购买PicoScope并不像从其他示波器公司购买，其中可选的附加功能大大增加了价格。凭借我们的示波器，价格中包括串行解码，模板限制测试，高级数学通道，分段存储器和信号发生器等功能。
为了保护您的投资，可以更新范围内的PC软件和固件。Pico Technology通过软件下载免费提供新功能的历史悠久。与年轻的其他公司不同，我们年复一年地兑现了对未来改进的承诺。
高级数字触发
大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差，并且通常会限制高带宽下的触发灵敏度
20多年前，Pico使用实际的数字化数据开创了全数字触发的使用。这种技术可以减少触发误差，并允许我们的示波器触发最小的信号，即使在全带宽下也是如此。可以高精度和高分辨率设置触发电平和迟滞。
数字触发提供的减少的后移延迟与分段存储器一起允许每微秒捕获一个新波形，直到缓冲器满。

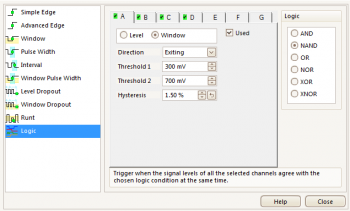

PicoScope 4824提供的高级触发器，包括脉冲宽度，欠幅脉冲，窗口，逻辑和压差。

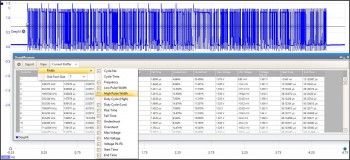

DeepMeasure TM
一个波形，数百万次测量
波形脉冲和周期的测量是验证电气和电子设备性能的关键。
DeepMeasure通过每次触发采集，在多达一百万个波形周期内自动测量重要波形参数。结果可以很容易地分类，分析并与波形显示相关联。
硬件加速引擎（HAL3）
启用深存储器时，有些示波器会很困难; 屏幕更新速度变慢，控件变得无法响应。PicoScope 4824通过在示波器内部使用专用硬件加速引擎来避免此限制。其并行设计有效地创建了要在PC屏幕上显示的波形图像。PicoScope示波器比竞争对手的示波器（基于PC和示波器）更好地管理深存储器。
PicoScope 4824配备第三代硬件加速（HAL3）。这加快了示波器操作的范围，例如允许每秒超过100 000个波形的波形更新速率以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。。
每秒100 000个波形

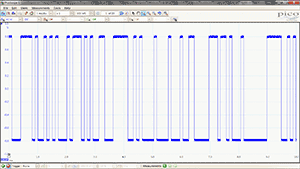

评估示波器性能时要了解的重要规格是波形更新速率，表示为每秒波形。虽然采样率表示示波器在一个波形或周期内对输入信号进行采样的频率，但波形捕获率是指示波器采集波形的速度。
具有高波形捕获率的示波器可以更好地直观地了解信号行为，并显着提高示波器快速捕获瞬态异常（例如抖动，欠幅脉冲和毛刺）的可能性 - 您可能甚至不知道这些异常存在。
PicoScope 4824示波器使用硬件加速，每秒可实现高达100 000个波形。
面罩极限测试

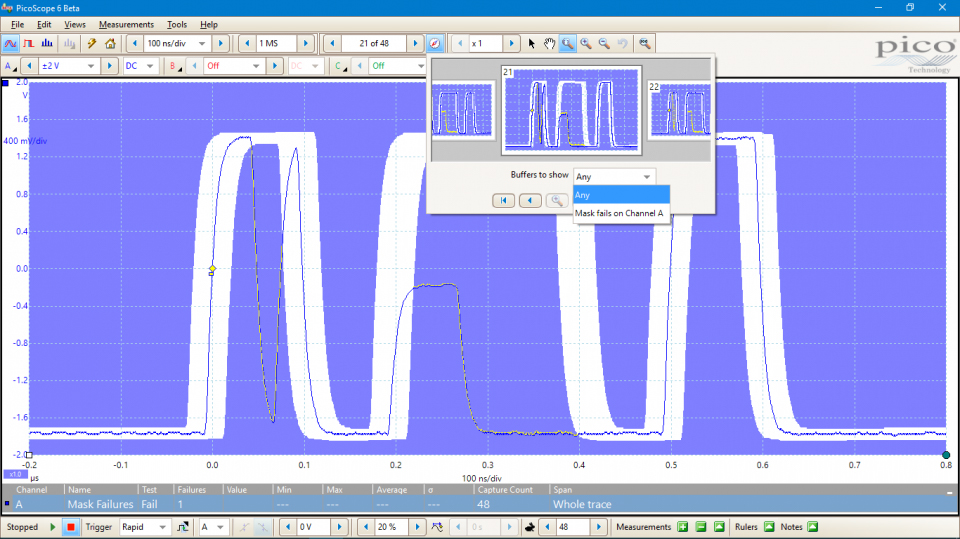

掩模限制测试允许您将实时信号与已知良好信号进行比较，并且专为生产和调试环境而设计。只需捕获已知的良好信号，在其周围绘制一个遮罩，然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试，捕获间歇性毛刺，并可在“测量”窗口中显示故障计数和其他统计信息。
串行总线解码和协议分析
PicoScope可以解码1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太网10Base-T和100Base-TX，FlexRay，I²C，I²S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）标准配置为-232 / RS-422 / RS-485）和USB 1.1协议数据，开发中有更多协议，将来可通过免费软件升级获得。
图形格式以数据总线时序格式显示解码数据（十六进制，二进制，十进制或ASCII），公共时间轴上的波形下方，错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。
表格格式显示了已解码帧的列表，包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。PicoScope还可以导入电子表格，将数据解码为用户定义的文本字符串。
