产品介绍

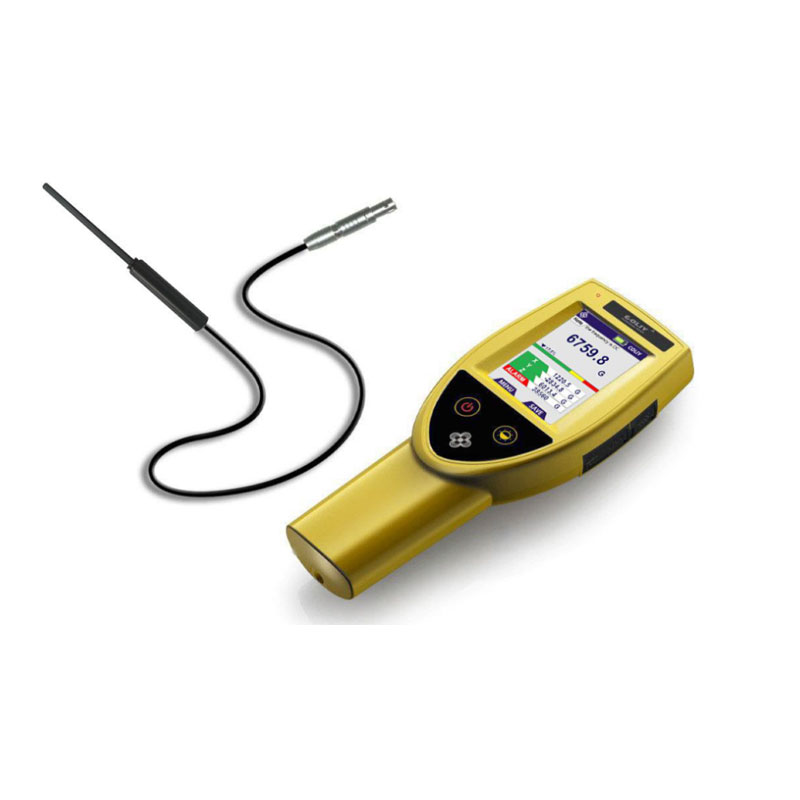

德国柯雷技术有限公司有着多年的磁场测试经验，开创性地推出了G93宽量程三维高斯计，可用于科学研究、实验室、工业、制造业等用户。3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度的XYZ分量值、矢量值以及时域图等功能。
G93高斯计的三维探头具有一个异常优异的特点：它的探头传感器采用了微电子机械制造工艺，具有很高的空间分辨率(磁场感应区0.1 x 0.1 x 0.1mm³)，三轴正交性误差小于0.1°，探头厚度仅仅2mm。因此，三维高斯计G93非常适合研究机构、大学和企业使用。
G93 高斯计拥有多种不同类型的三维探头：标准探头、宽量程探头、弱磁场探头和内置温度传感器的探头，可检测10nT (0.1mG)到20T (200kG)的磁场，DC基本精度1%或者0.5%。
其中标准探头的量程30kG(3T)，频率响应范围DC- 1kHz；宽量程探头的量程高达200kG(20T)，频率响应范围DC- 1kHz，非常适合测量超导磁体磁场；弱磁场探头的量程6G(600μT)，频率响应范围DC- 80Hz；内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。
高斯计G93已通过CE认证和EMC(电磁兼容)测试。
功能特性
符合人体工程学设计
图形界面操作系统
3.2英寸LCD彩色触摸屏
最大值/最小值/保持功能
智能记录和查看
时域图显示和报警功能
XYZ分量值和矢量值显示
S或 N磁极显示
充电电池可供连续工作超过24小时
测量范围0.1mG-200kG
DC基本精度：1%或0.5%
全5位显示
频率响应：DC- 1kHz (-3dB)
三轴正交性误差小于0.1°
磁场感应区0.1*0.1*0.1mm³
常规探头典型温度系数±500ppm/℃
带温度补偿功能的探头可选
探头厚度只有2mm

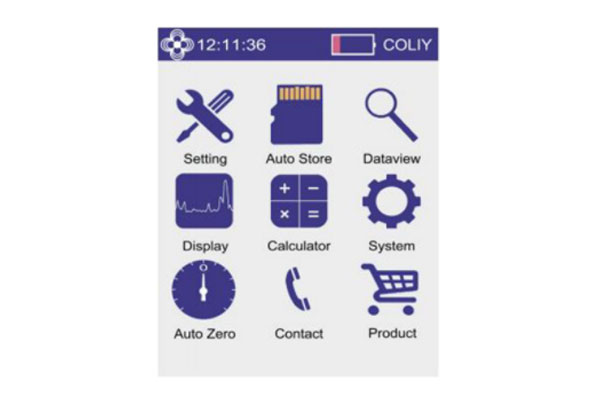

图形界面操作系统
德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作G93高斯计，高效便捷。

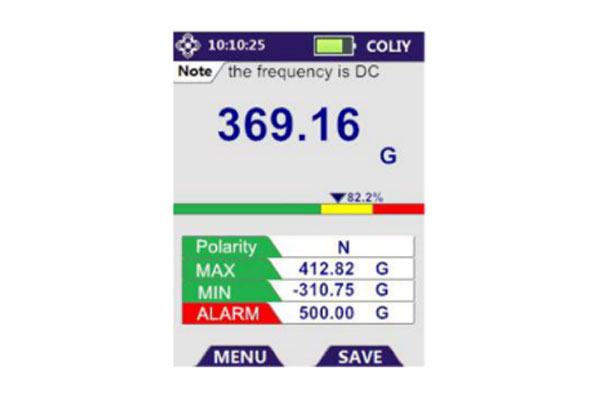

显示风格
彩色LCD显示屏显示多种数据：时间、实时磁场强度、磁极的极性、最大值、最小值、注解、报警阈值、时域图等。

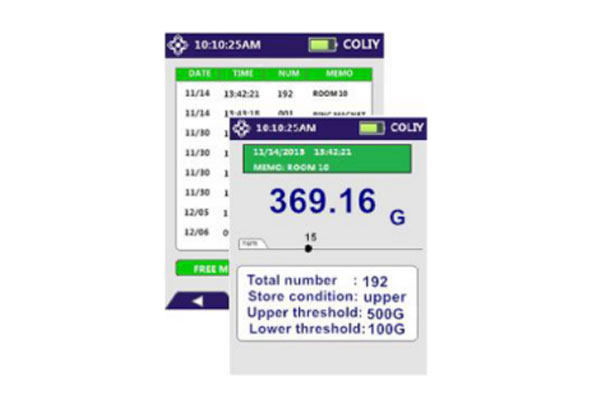

智能记录和查看
提供了详细的记录列表，用户可以查看每一个测量数据的细节。
点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。
三维显示模式
G93高斯计有多种显示模式可选择：标准模式、三维模式、时域图模式、极性显示模式和简易模式等。
上图是G93高斯计的三维显示模式，可以显示矢量值、XYZ分量值和报警阈值等。

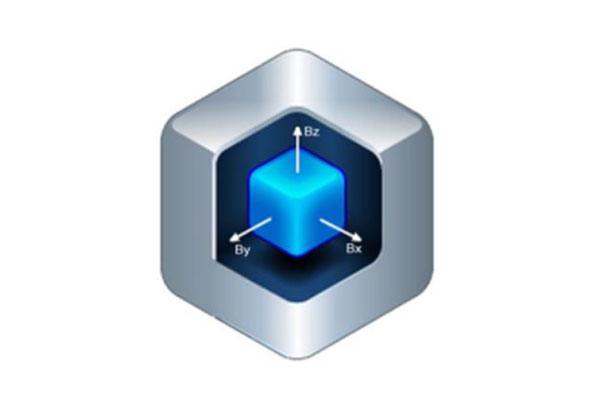

独特的三维传感器
三维传感器采用微电子机械技术工艺，具有很高的空间分辨率（磁场感应区0.1×0.1×0.1mm),三轴正交性误差小于0.1°。这种独特的性能，保证了高精度和高分辨率空间磁场分布测量的准确度。

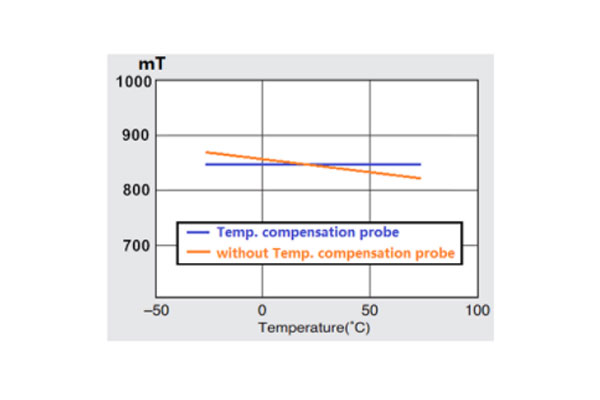

温度补偿功能
常规三维探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，其典型温度系数为±50ppm/℃，因此强烈建议购买内置温度传感器的探头，这样在温度变化时可以提高数据的精度和稳定性。

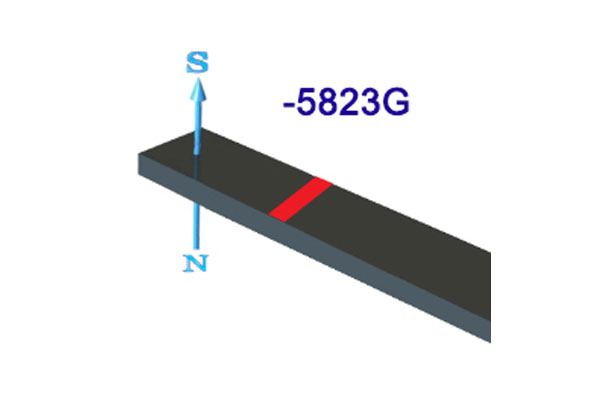

磁场极性指示
G93高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。
三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

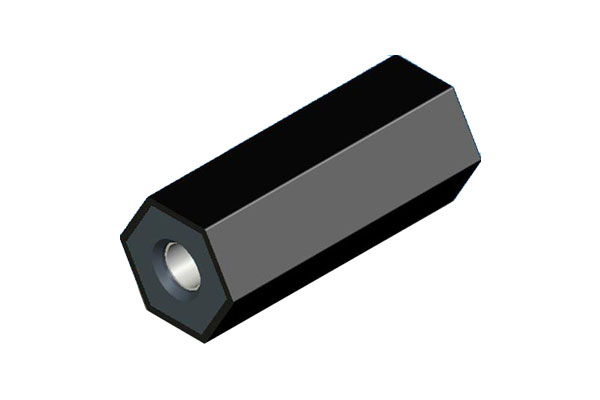

校零腔
在500G以下的磁场中，校零腔提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径 6.8mm x 44.5mm。

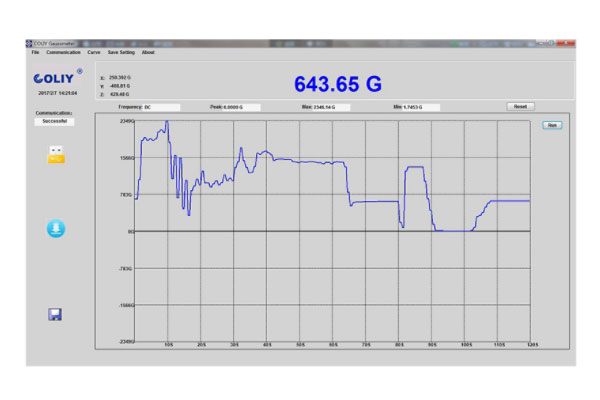

SMART软件
SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存

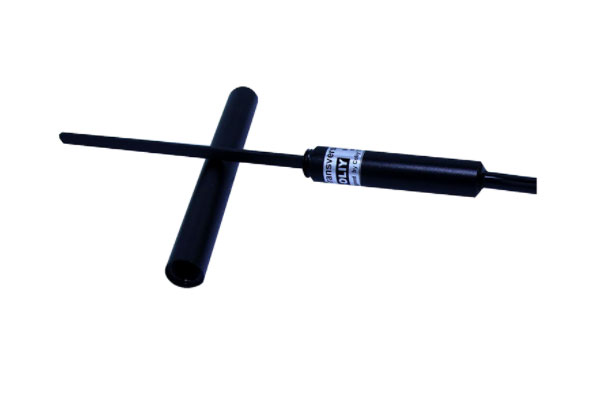

探头金属套管
柯雷高斯计的全系列探头都采用金属套管保护，金属套管可跟探头握把拧紧固定，可保护探头免于撞击、挤压等造成的损坏。强烈建议用户在完成磁场测量后，请将金属套管拧紧固定。
技术参数
型号 | G93 |
搭配的探头 | 标准探头 | 弱磁场探头 | 宽量程探头 |
测量参数 |
精度/轴(DC) | ±1% Reading ± 0.1% FS ±0.5% Reading ±0.05% FS | ±1% Reading ± 0.05% FS | ±1% Reading ± 0.1% FS ±0.5% Reading ±0.05% FS |
量程 | 1kG, 10kG, 30kG (0.1T, 1T, 3T) | 6G (600μT) | 10kG, 30kG, 200kG (1T, 3T, 20T) |
最高分辨率 | 0.01G(1μT) | 0.1mG(10nT) | 0.1G(10μT) |
显示位数 | 5 |
显示分辨率 | 显示范围 0.1mG~5.9999G | 0.1mG(10nT) |
0.00G~ 999.99G | 0.01G(1μT) |
1.0000kG~ 9.9999kG | 0.1G(0.01mT) |
10.000kG~99.999kG | 1G(0.1mT) |
100.00kG~ 199.99kG | 10G(1mT) |
频率响应 | DC- 1kHz (-3dB) | DC- 80Hz | DC- 1kHz (-3dB) |
典型温度系数 | ±500ppm/℃ (常规三维探头) ±50ppm/℃ (内置温度传感器的探头) |
前面板 |
显示类型 | 3.2英寸彩色电阻触摸屏，320x240 像素 |
显示单位 | 高斯 (G)、特斯拉 (T)、安培每米 (A/m) |
显示更新速率 | 3次/秒 |
显示模式 | DC、AC、XYZ三维显示、最大值、最小值、警报、极性显示、时域图等 |
探头 |
可搭配的探头 | 详见“探头规格”列表 |

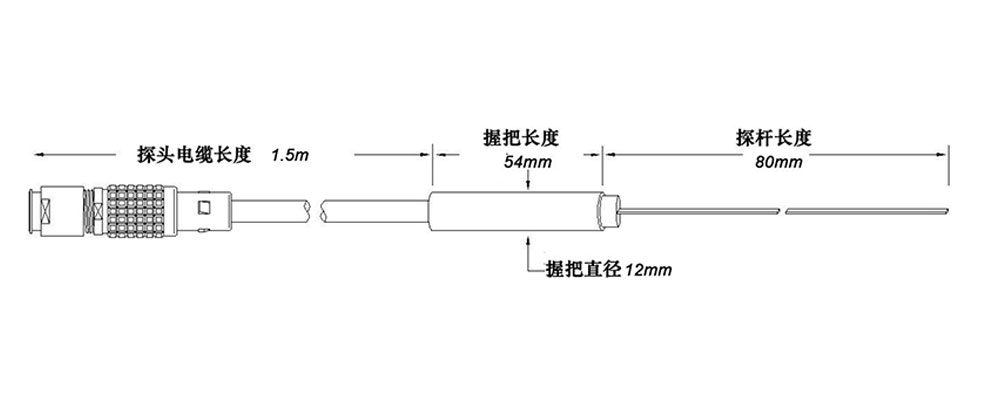

探头电缆长度 | 标准1.5米；可订制最长长度为30米 |
USB接口 |
功能 | 1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。 |
软件/驱动 | 上位机软件，无需安装其他驱动程序 |
主机规格 |
工作温度 | +15℃ to +35℃(额定精度) -10℃ to +60℃(精度降低) |
储存温度 | - 20℃ to +75℃ |
环境磁场 | <10kG(1T) |
电池 | 可充电4500mAH 锂离子电池 |
电池工作时间 | >24小时（标准试验环境） |
尺寸 | 238 mm W × 95 mm H × 42 mm D |
重量 | 350g |
资格认证 | CE 认证、 EMC认证 |
探头规格
G93高斯计探头 |
探头类型 | 最大量程 | 最高分辨率 | 频率响应 | 探杆尺寸 (mm) | 工作温度 | DC精度 (25℃) | 探杆表层材料 |
标准探头 Y08P150G93 Y08P150G93T | 30kG (3T) | 0.01G (1μT) | DC -1kHz | 80*5*2 | -20℃ - +75℃ | ±1% | 塑料 |
Y08P150G93plus Y08P150G93Tplus | 30kG (3T) | 0.01G (1μT) | DC -1kHz | 80*5*2 | -20℃ - +75℃ | ±0.5% | 塑料 |
Y08P150G93MR | 40kG (4T) | 0.01G (1μT) | DC -1kHz | 80*5*2 | -20℃ - +75℃ | ±1% | 塑料 |
弱磁场探头 Y08L150G93 | 6G (600μT) | 0.1mG (10nT) | DC -80Hz | 60*5.5*2.5 | -20℃ - +60℃ | ±1% | 塑料 |
宽量程探头 Y08W150G93 Y08W150G93T | 200kG (20T) | 0.1G (0.01mT) | DC -1kHz | 80*5*2 | -20℃ - +75℃ | ±1% | 塑料 |
Y08W150G93plus Y08W150G93Tplus | 200kG (20T) | 0.1G (0.01mT) | DC -1kHz | 80*5*2 | -20℃ - +75℃ | ±0.5% | 塑料 |
注：
1、型号最后含有字母“T”：内置温度传感器的探头，具有温度补偿功能，其典型温度系数为±50ppm/℃；
2、每个探头的完全校准范围：≤±20kG(±2T)；

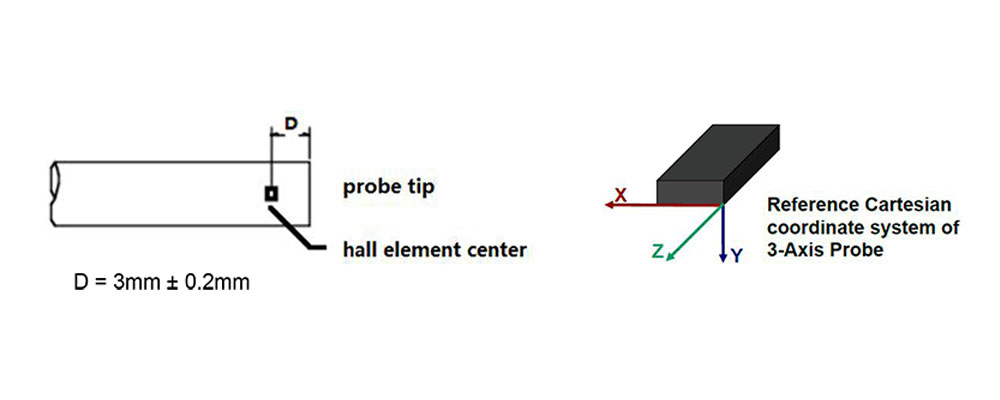

3、传感器中心位置和三轴方向：
可选配件
类型 | 描述 |
ZC10 | 校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，可以用于探头的校零。腔体内部尺寸：直径6.8毫米x 44.5毫米 |
SAMRT PC Software | 高斯计的电脑软件(随仪器附带) |
GHOLD100 | 探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
最常用的套件 |
套件产品编号 G9301：高斯计主机G93 + 探头Y08P150G93 |
套件产品编号 G9302：高斯计主机G93 + 探头Y08P150G93 + 校零腔ZC10 |
探头选择类型描述
T | 08 | P | 150 | G93 | T |
探头类型 A - 轴向探头 T - 径向探头 X - 2 AXIS Y - 3 AXIS | 探杆长度 06 - 6 cm 08 - 8 cm 10 - 10 cm 25 - 25 cm … | 探杆风格 C – CRYOGENIC F – FLEXIBLE H – HIGH TEMP. L – LOW FIELD M – METAL P – PLASTIC U – ULTRATHIN W – WIDE FIELD | 探头电缆长度 150 – 3750mm … | 高斯计类型 G91 – G91 probe G92 – G92 probe G93 – G93 probe | 温度补偿功能 （探头内置温度传感器） T - 有 BLANK - 没有 |
