产品介绍
G203高斯计是一款采用了COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器的高精度台式三维高斯计。氮化镓传感器具有温度稳定性好、不受光照影响、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。
普通高斯计开机和测量中需要经常校零，操作繁琐，影响精度。G203高斯计采用了Bypass Zero Technology专有技术和高稳定度GaN霍尔传感器，开机即用，无需校零，大大提高了数据的准确度和使用便利性。
G203高斯计拥有多种类型的探头：径向探头、轴向探头、标准三维探头、弱磁场三维探头和带温度补偿的探头，DC精度优于0.2%。常规探头温度系数为±150ppm/℃，而带温度补偿探头温度系数仅为±30ppm/℃，是目前市面上温度系数最低的探头之一。在温度变化时可以大大提高测量精度和稳定性，因此强烈建议购买带温度补偿的探头。
G203高斯计的强磁场探头量程高达100kG(10T)，频率响应范围DC-10kHz，在全量程范围内都拥有极低测量噪声，典型DC磁场噪声0.01G(1μT)。
G203高斯计的弱磁场探头测量范围 6G（600μT），分辨率10nT，频率响应范围DC-80Hz，且具有一个异常优异的特点：它的探头传感器采用了微电子机械制造工艺，具有很高的空间分辨率和卓越的正交性精度，探头厚度仅仅2.5mm，宽度仅5.5mm，非常适合研究机构、大学和企业使用。

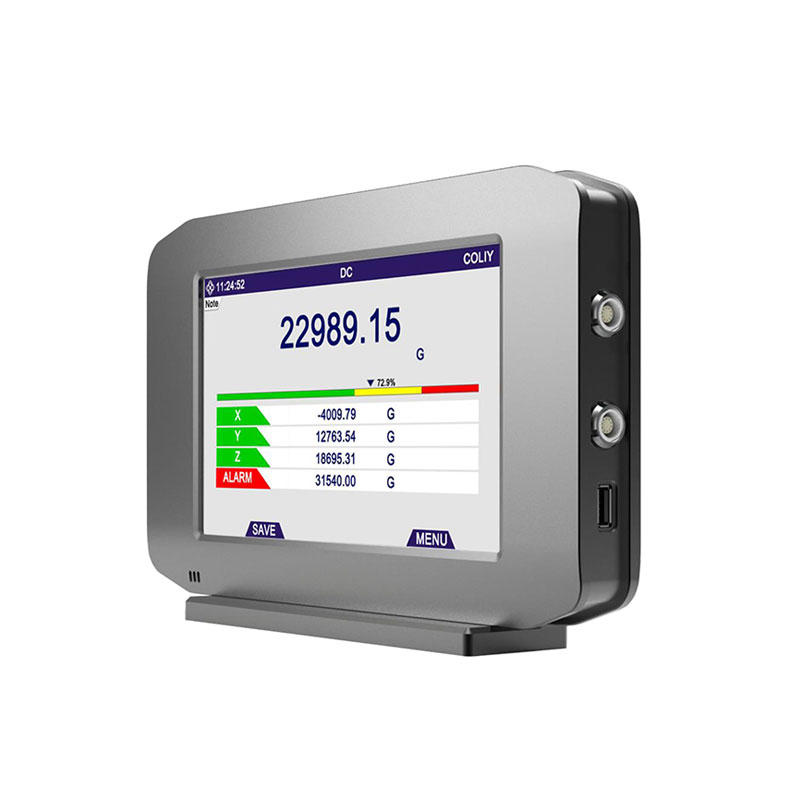

G203高斯计采用10.1英寸彩色工业电阻触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/报警阈值，实时磁场强度的XYZ分量值、矢量值等功能。内置图形界面操作系统，操作简便，用户无需看说明书即会使用；采用航空铝合金外壳，体积小，节省桌面空间，低功耗无风扇设计，绿色环保。
G203高斯计已通过CE认证和EMC(电磁兼容)测试。
功能特性
探头免校零技术
图形界面操作系统
第三代半导体GaN霍尔传感器
10.1英寸LCD彩色触摸屏
高达7位显示位数
航空铝外壳设计，节省桌面空间
低功耗无风扇设计，绿色环保
单维探头和三维探头
量程高达100kG (10T)
最高分辨率10nT
DC精度0.2%
最高频率响应DC-10kHz
补偿后温度系数±30ppm/℃
最大值/最小值/保持功能

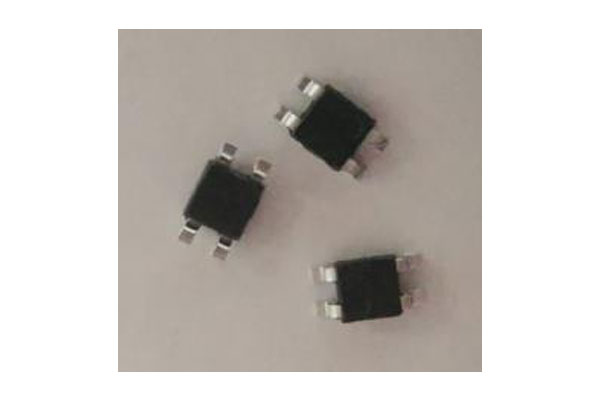

GaN霍尔传感器
GaN材料具有原子键强、热导率高、化学稳定性好和抗辐照能力强的特点，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP半导体材料之后的第三代半导体材料。
COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器，具有温度稳定性好、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。
Bypass Zero Technology专有技术
普通的高斯计在使用过程当中，主机和探头由于温度的变化和磁滞的影响，磁场零点会发生偏移，因此探头必须经常放入校零腔内进行校零操作。
G203高斯计采用独特的BypassZero Technology专有技术和高稳定度GaN霍尔传感器，主机和探头都拥有极佳的零点稳定度和极低的噪声，温度和磁滞不影响高斯计的零点，使用过程中无需校零，大大提高了数据的准确度和使用便利性。

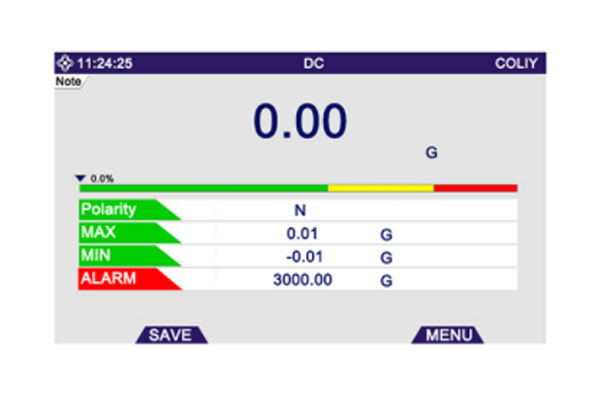

智能的图形界面操作系统&丰富的显示风格
COLY公司开发的图形界面操作系统允许用户以触摸的方式选择菜单，操作简便，一目了然。

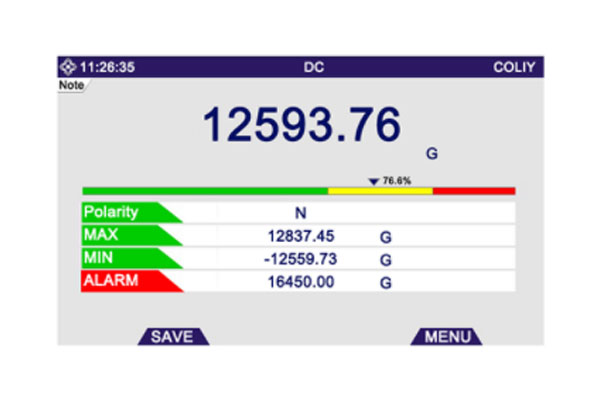

彩色LCD显示屏显示多种数据：时间、测量模式、实时磁场强度、磁极的极性、最大值、最小值、相对值、保存时间间隔、注解、报警阈值、时域图等。

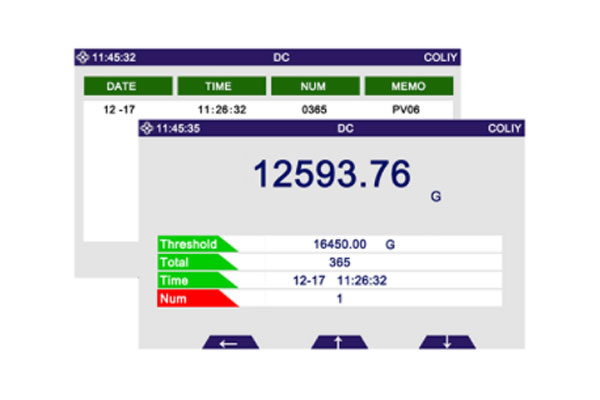

智能记录和查看
智能数据记录：用户可选择任意时间长度和任意时间间隔，并可加入每条记录的备注。主机存储容量大于8000个数据。
智能查看：提供了详细的记录列表，用户可以查看每一个测量数据的细节。点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示。
三维弱磁场探头特点
它虽然小，但非常重要。探头厚度仅2.5mm,宽度只有5.5mm,这款小巧而强大的弱磁探头可以方便测量窄间隙的低磁场。
此外，它的三维传感器采用TMR微电子机械技术工艺，具有很高的空间分辨率和卓越的正交性精度，使您在高精度和高分辨率空间磁场分布测量中提高准确度。
测量范围600μT
分辨率10nT
频率响应DC-80Hz
弱磁场测量

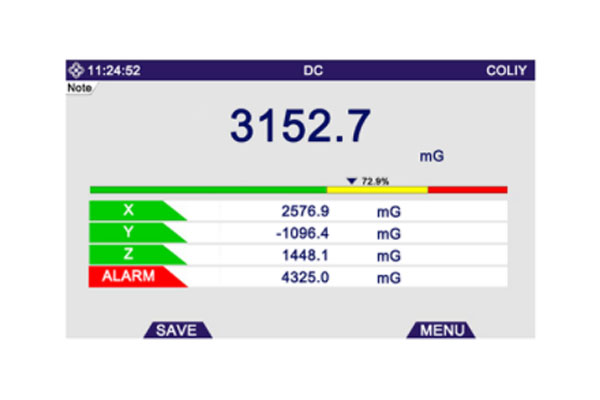

弱磁场测量时，彩色LCD显示屏显示多种数据：时间、实时磁场强度的XYZ轴分量值和矢量值、最大值、最小值、注解、报警阈值等。

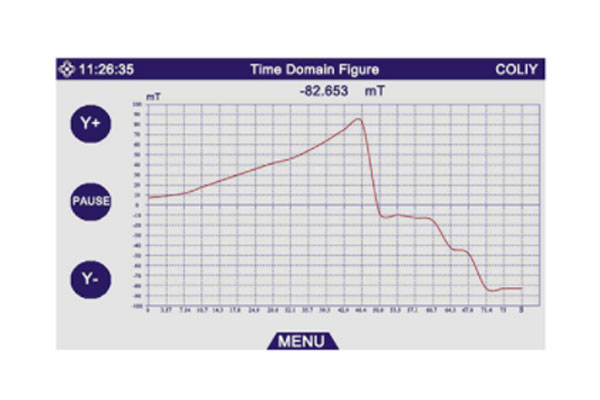

时域图功能
G203高斯计，可以显示75秒内磁场随时间变化的趋势图和当前的磁场数值。

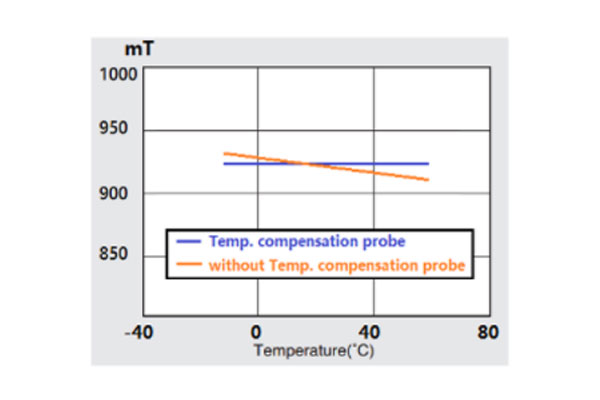

温度补偿功能
常规探头不含温度传感器，其温度系数是150ppm/℃，而内置温度传感器的探头具有温度补偿功能，其温度系数低至30ppm/℃，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。

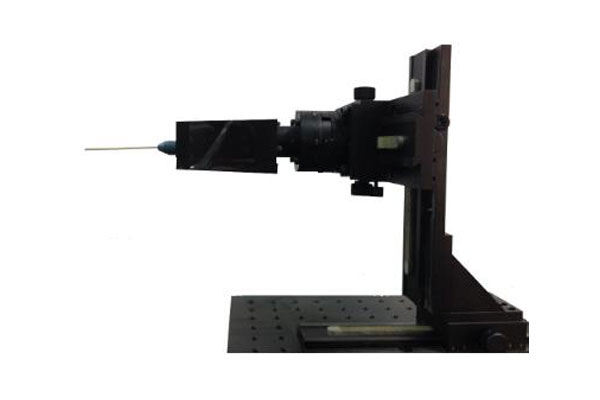

三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。
金属保护套管
COLIY高斯计的全系列探头都采用无磁金属套管保护。
无磁金属套管可跟探头握把拧紧固定，保护探头免于强烈的撞击、挤压等，可防止探头10米高度的跌落损伤，甚至可抗锤子的敲击。建议用户在完成磁场测量后，请将无磁金属套管拧紧固定，可最大限度保护探头的损伤。

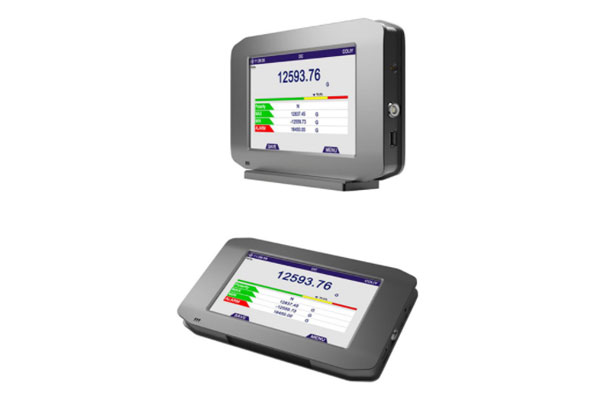

分体式设计
G203高斯计的主机和底座采用分体式设计。搭配底座G201高斯计主机可以直立放置桌面；取下底座，G201高斯计主机当作手持平板使用，灵活方便。手机充电宝，可当为高斯计的移动电源使用。
SMART软件
SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。
技术参数
型号 | G203 |
测量参数 |
搭配的探头 | 强磁场探头 | 弱磁场探头 |
精度(DC , 25℃) | ≤±0.2% of Reading ± 0.1%FS | ≤±0.5% of Reading ± 0.1%FS |
轴数 | 单维，三维 | 三维 |
量程 | 100kG (10T) | 6G (600μT) |
最高分辨率 | 0.01G (1μT) | 0.1mG (10nT) |
探头频率响应范围 | DC-10kHz /DC - 1kHz | DC-80Hz |
测量模式 | 1、 DC标准：显示实时值、磁场极性N/S、最大值、最小值、报警阈值； 2、 DC时域图：显示75 秒内磁场随时间变化的趋势图； 3、 AC标准：RMS均方根值，适合各种波形，如正弦波、方波、三角波、梯形波、锯齿波等等； |
显示位数 | 全7位，最大99999.99G |
主机存储容量 | >8000个数据 |
零点漂移 | 采用 Bypass Zero Technology专有技术，无零点漂移，温度和磁滞对零点无影响。 |
探头温度系数 | < ±150ppm/℃ (常规探头) < ±30ppm/℃ (带温度补偿探头) |
显示 |
显示屏幕 | 10.1英寸彩色电阻触摸屏，1024x600 像素 |
磁场单位 | 高斯 (G)、特斯拉 (T) |
显示更新速率 | 4次/秒 |
显示模式 | DC、AC、最大值、最小值、警报、N/S磁极显示、时域图等 |
探头 |
传感器 | COLIY第三代半导体氮化镓(GaN)霍尔传感器 | TMR磁场传感器 |
可搭配的探头 | 详见“探头规格”列表 |
接插件 | IP67防水接插件 |
探头握把和保护套 | 无磁航空铝合金，抗10米跌落 |
电缆线 | 屏蔽双绞线柔性电缆，符合CAT5e标准 |
电缆长度 | 标准1.5米；可订制最长30米 |
USB接口 |
功能 | 1、通讯：用于连接电脑，显示测量数据等； 2、供电：用于连接5VDC充电器或者移动电源(充电宝)。 |
软件/驱动 | 带上位机软件 / 支持LabVIEW™ |
主机规格 |
储存温度 | - 25℃ ~ +60℃ |
工作温度 | -20℃ ~ +50℃ |
预热 | 开机即用。预热5分钟后达到最佳性能 |
主机温度系数 | <±10ppm/℃，在工作温度范围内对精度影响忽略不计 |
环境磁场 | <1kG(0.1T) |
电源 | 5VDC，可连接移动电源供电 |
电源接口 | Type-C USB |
尺寸(不含可拆卸底座) | 281 mm W × 164 mm H × 26 mm D |
重量 | 1.52kg |
材质 | 高强度航空铝合金 |
认证 | CE 认证、EMC认证 |

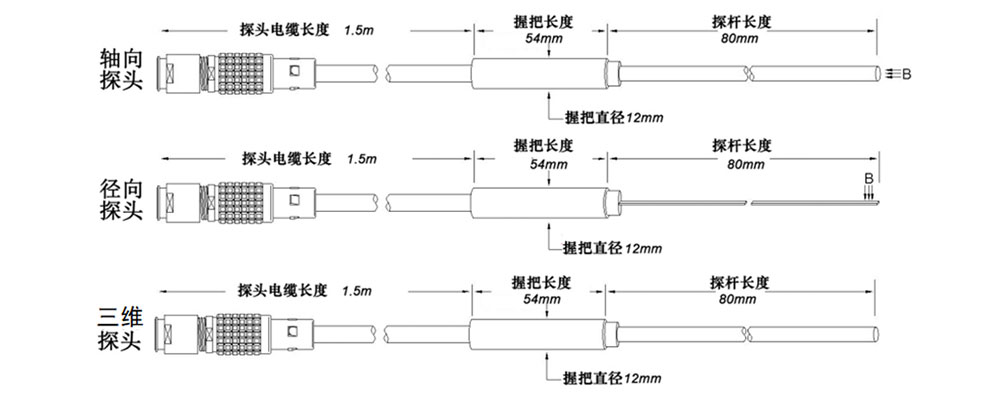

探头规格
G203高斯计探头 |
探头类型 | 最大 量程 | 最高 分辨率 | 频率响应范围 | 探杆 尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆表层材料 |
标准三维探头 Y08M150G203 Y08M150G203T | 100kG (10T) | 0.01G （1μT） | DC -1kHz | 80*Φ6 | -20 - +60 | ±0.2% | 铜 |
单维径向探头 T08M150G203 T08M150G203T | 100kG (10T) | 0.01G (1μT) | DC-10kHz | 80*2.2*1 | -20 - +60 | ±0.2% | 铜 |
单维轴向探头 A08M150G203 A08M150G203T | 100kG (10T) | 0.01G (1μT) | DC-1kHz | 80*Φ6 | -20 - +60 | ±0.2% | 铜 |
弱磁三维探头 Y06L150G203 Y06L150G203T | 6G (600μT) | 0.1mG (10nT) | DC -80Hz | 60*5.5*2.5 | -20 - +60 | ±0.5% | 塑料 |
注：
1、型号最后含有字母“T” ：内置温度传感器的探头，具有温度补偿功能，其温度系数<±30ppm/℃；
2、每根探头的完全校准范围：≤±2T(±20kG)；

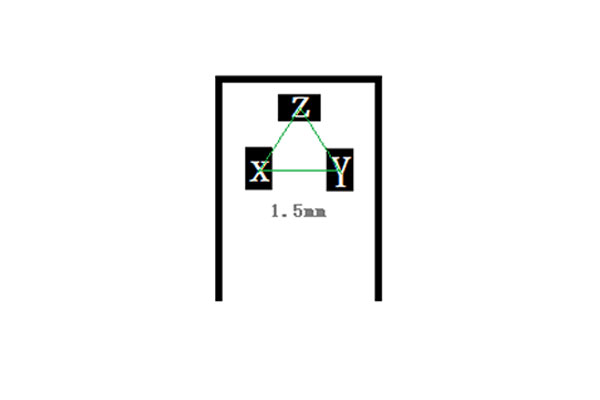

3、强磁场三轴传感器的敏感区位置（3个传感器敏感区之间的间距为1.5mm）
可选配件
类型 | 描述 |

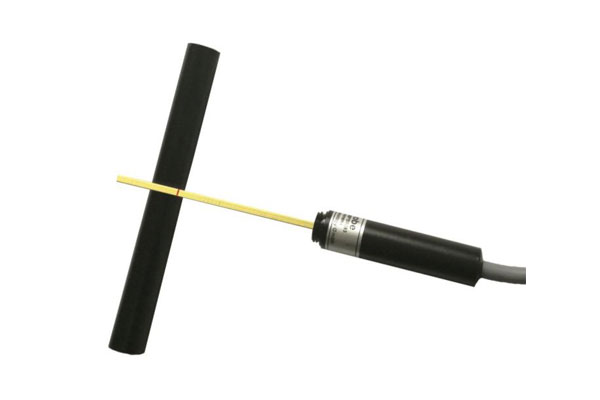

ZC10 | 校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径6.8毫米x 44.5毫米 |
PS-1W | 移动电源，可作为G203高斯计的外接电源，通过USB接口供电。 容量：10000mAh；输出：5V/2A |
SAMRT PC Software | 高斯计的电脑软件(随仪器附带) |
GHOLD100 | 探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
探头电缆延长线 | 最长可定制30米。 |
最常用的套件 |
套件产品编号 G20301：高斯计主机G203 + 三维探头Y08M150G203 |
探头选择类型描述
T | 08 | P | 150 | G83 | T |
探头类型 A - 轴向探头 T - 径向探头 X - 2 AXIS Y - 3 AXIS | 探杆长度 06 - 6 cm 08 - 8 cm 10 - 10 cm 25 - 25 cm … | 探杆风格 C – CRYOGENIC F – FLEXIBLE H – HIGH TEMP. L – LOW FIELD M – METAL P – PLASTIC U – ULTRATHIN W – WIDE FIELD | 探头电缆长度 150 – 3750px 300 – 7500px 500 – 12500px … | 高斯计类型 G83 – G83 probe | 温度补偿功能 （探头内置温度传感器） T - 有 BLANK - 没有 |
