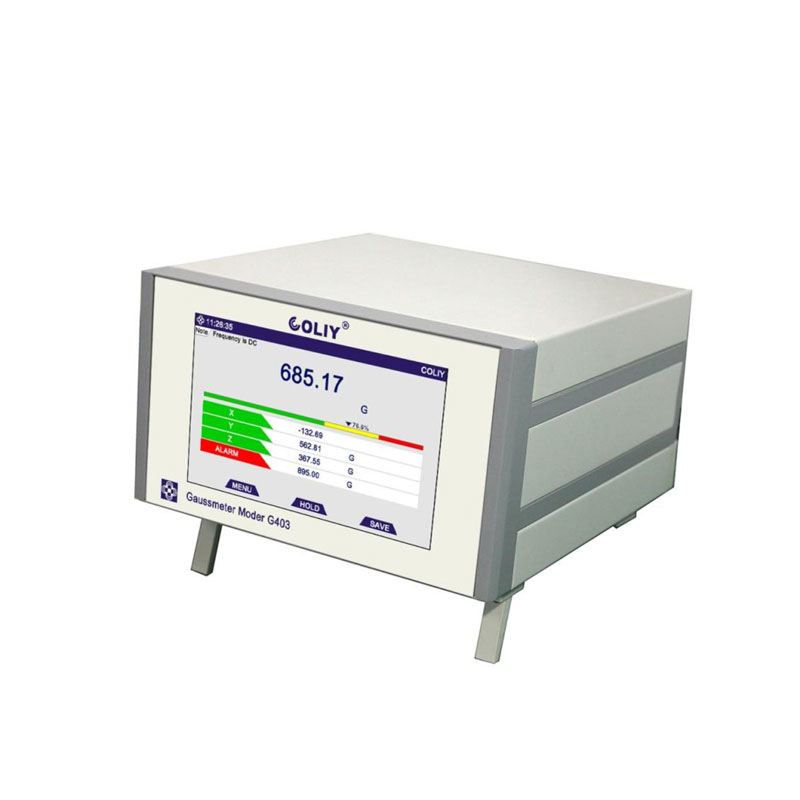

柯雷 高精度台式三维高斯计 G403

产品介绍

德国柯雷技术有限公司的高精度台式三维高斯计G403，其先进的功能和卓越的性能，满足工业领域各种苛刻的要求，非常适用于科学研究、实验室、工业、制造业等用户。7英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度的XYZ分量值、矢量值以及时域图等功能。

G403高斯计的三维探头的三维霍尔元件具有很高的空间分辨率(磁场感应区0.1 x 0.1 x 0.1mm3)，三维正交性误差小于0.1o。三维高斯计G403非常适合研究机构、高校和企业使用。

高斯计G403高斯计拥有多种不同类型的三维探头：标准三维探头、宽量程三维探头和内置温度传感器的探头，可检测1μT (0.01G)到20T (200kG)的磁场，DC基本精度0.1%。

其中标准三维探头的量程30kG(3T)，频率响应范围DC- 1kHz；宽量程三维探头的量程高达200kG(20T)，频率响应范围DC- 1kHz，非常适合测量超导磁体磁场；常规三维探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。

高斯计G403已通过CE认证和EMC(电磁兼容)测试。

功能特性

图形界面操作系统

彩色显示风格

7英寸LCD彩色触摸屏

全5位显示

最大值/最小值/保持功能

时域图显示和报警功能

XYZ分量值和矢量值显示

S或 N磁极显示

最大量程: 200kG(20T)

最高分辨率：0.01G(1μT)

DC基本精度：0.1%

频率响应范围：DC - 1kHz

三轴正交性误差<0.1o

磁场感应区0.1 x 0.1 x 0.1mm3

宽量程三维探头(20T)

带温度补偿功能的三维探头可选

通过CE认证和EMC测试

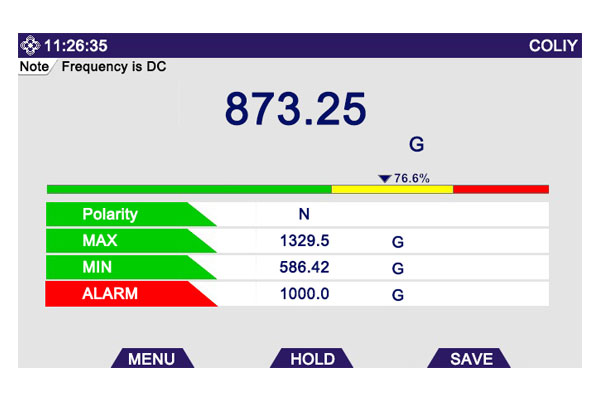

智能的图形界面操作系统&丰富的显示风格

德国柯雷公司开发的图形界面操作系统允许用户以触摸的方式选择菜单，操作简便，一目了然。

彩色LCD显示屏显示多种数据：时间、实时磁场强度、磁极的极性、最大值、最小值、相对值、保存时间间隔、注解、报警阈值、时域图等。

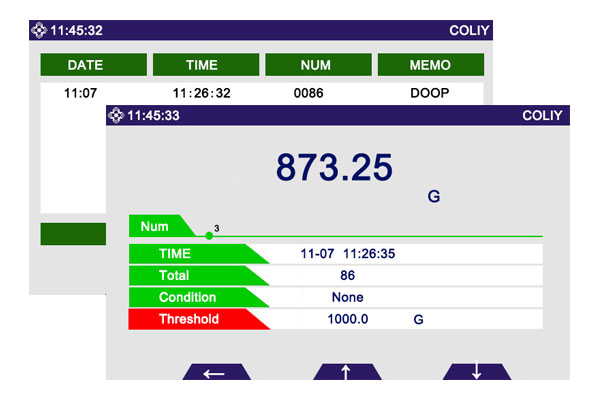

智能记录和查看

提供了详细的记录列表，用户可以查看每一个测量数据的细节。

点击任意一条记录列表,用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

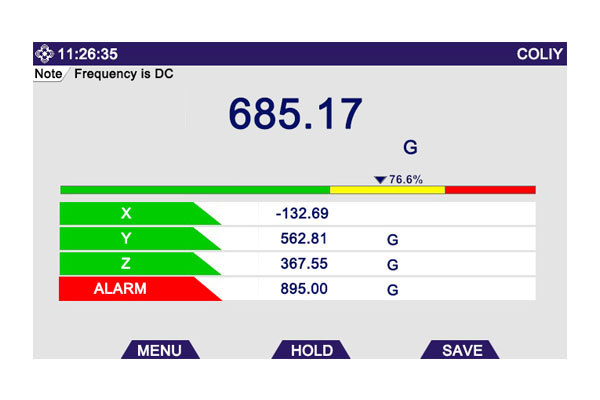

三维显示模式

G403高斯计有多种显示模式可选择：标准模式、三维模式、时域图模式、极性显示模式和简易模式等。下图是三维显示模式。

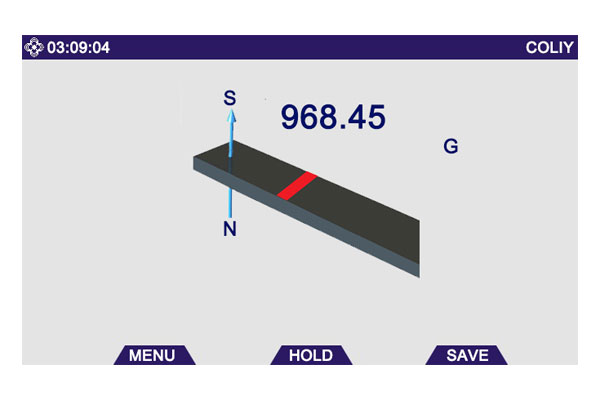

磁场极性指示

G403高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。

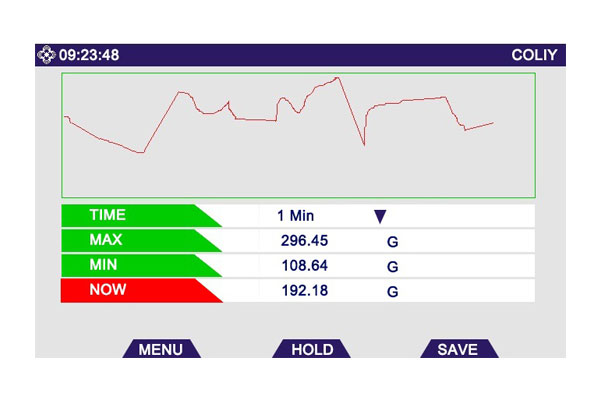

时域图显示模式

G403高斯计，可以实时观测到磁场强度的变化、实时磁场强度值的XYZ分量值和矢量值、记录的时间间隔、最大值、最小值、注释等。

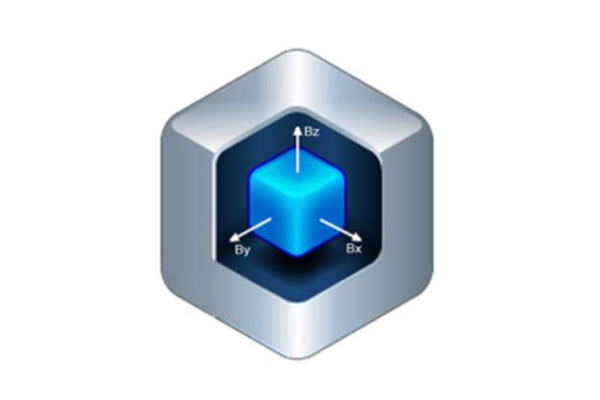

高精度三维探头

三维探头的三维霍尔元件具有很高的空间分辨率(三维磁场感应区0.1 x 0.1 x 0.1mm3)和卓越的正交性精度(正交性误差小于±0.1o)。

这种独特的性能，保证了高精度和高分辨率空间磁场分布测量的准确度。

温度补偿功能

常规探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，其典型温度系数是±50ppm/℃，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。

校零腔

在500G以下的磁场中，校零腔提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径 6.8mm x 44.5mm。

三维移动平台

三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

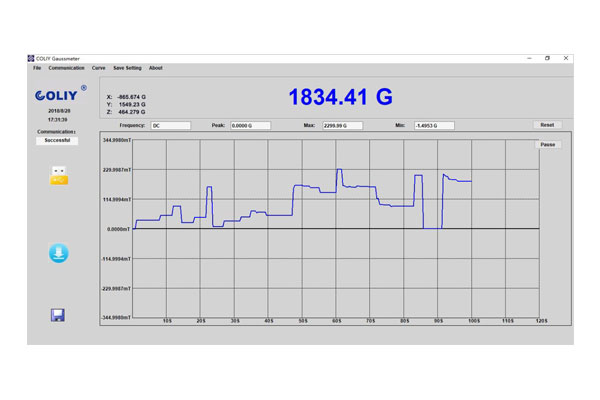

SMART软件

SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。

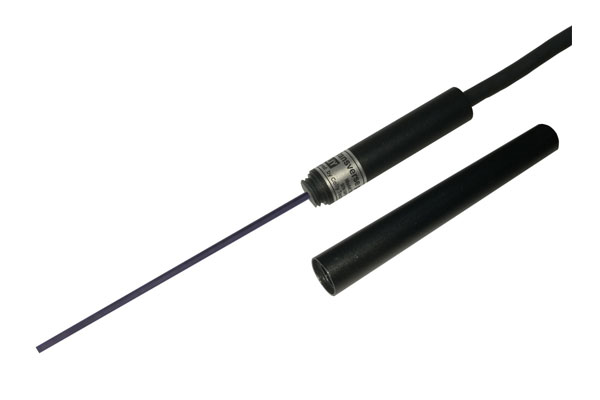

探头金属套管

柯雷高斯计的全系列探头都采用金属套管保护，金属套管可跟探头握把拧紧固定，可保护探头免于撞击、挤压等造成的损坏。强烈建议用户在完成磁场测量后，请将金属套管拧紧固定。

技术参数

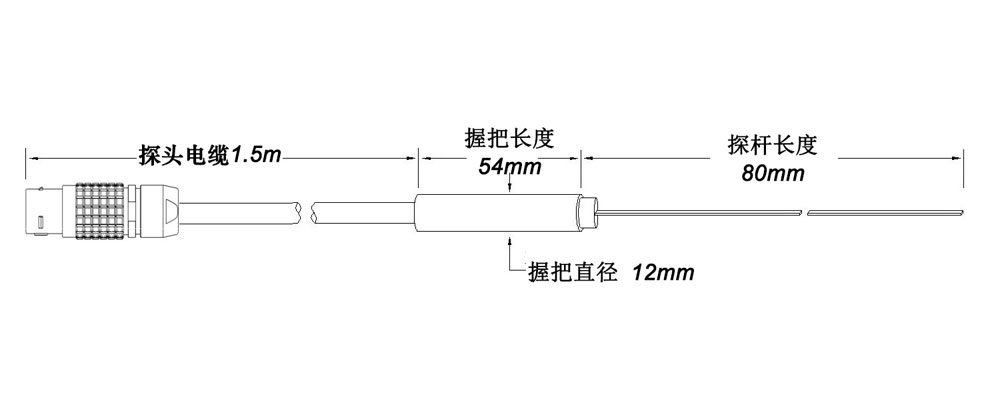

探头规格

注：

1、型号最后含有字母“T” ：内置温度传感器的探头，其典型温度系数为±50ppm/℃；

2、每根探头的完全校准范围：≤±2T(±20kG)；

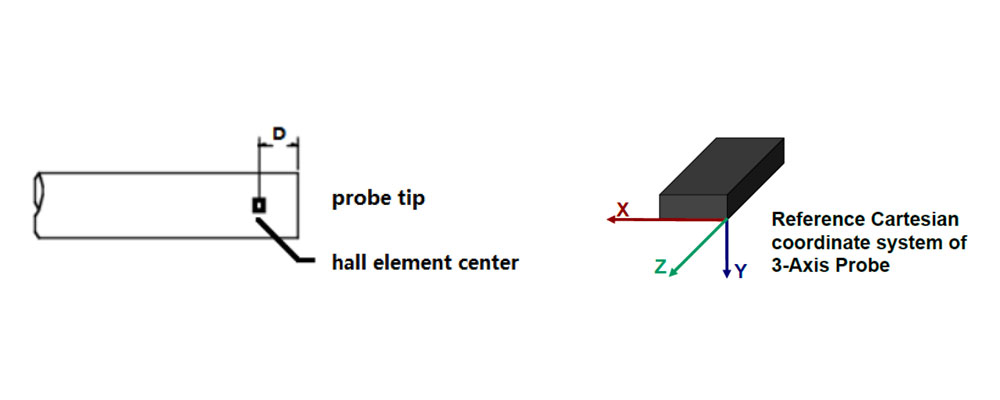

3、传感器中心位置和三轴方向：

可选附件

探头选择类型描述
