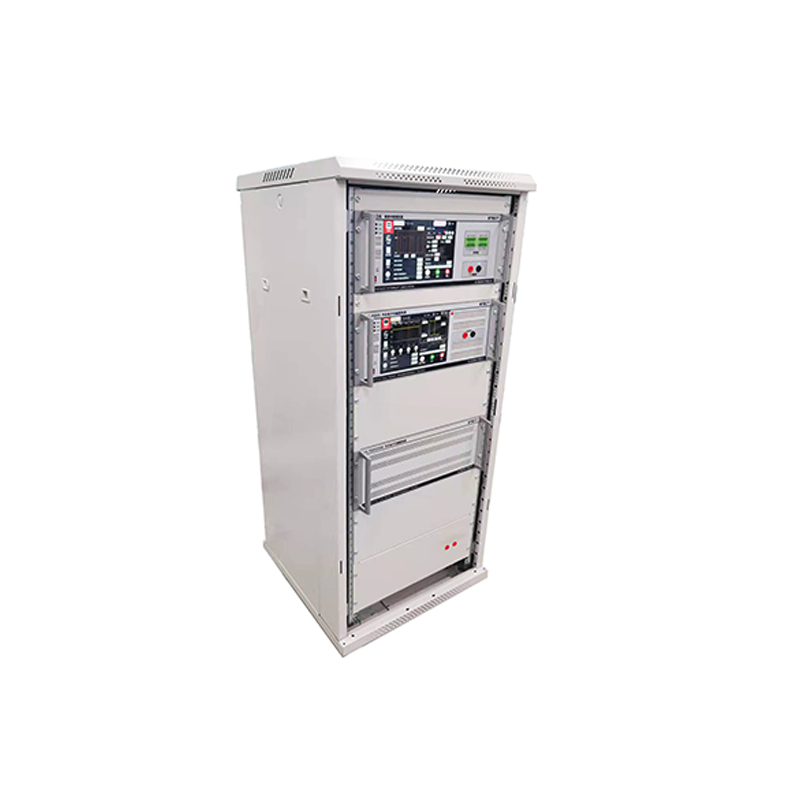

容测电子 48V系统可编程电源 EA-PS800系列

输出电压

-20V～+80V四象限双极性

输出电流

10A、30A、50A、100A、200A、300A、400A（根据用户需求）

瞬态电流

约持续电流的10倍，持续时间20ms~200ms（根据电容容量），超限自动限流。

过流或者短路保护

支持

输出电压精度

≤0.1V

源阻抗（Ri）

0mΩ～500mΩ可调。 另支持外置其他规格内阻，符合特定车厂要求。

阻抗分辨率

1mΩ

源阻抗精度

＜±5%

输出电压频率

DC-300kHz(DC-500kHz可定制)

无畸变的交流电压幅值（vpp）

100kHz时最大20V
  200kHz时最大10V
  300kHz时最大6V

带载能力

满负载300kHz时，VPP压降＜0.2V

输出频率精度

（Fs±1V）＜±(1%Fs+0.05V）

频率输出方式

固定、线性、对数

波形上升沿、下降沿时间（tr）

＜4.5µs(0-70V)

电压上升速率

约12V/µs

纹波噪声

＜0.1Vp-p（示波器20MHz，1:1探头设置）

最大输出功率

800W～32000W（根据用户需求）

任意波形发生器

内置

功率放大器

内置

功率放大比例

1：10

组合波形编辑

支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频

组合波可编辑步数

最大128步

组合波重复次数

最大99999次

组合波最小编辑时间

5µs

自由波编辑方式

Excel、PC端上位机软件、屏界面

自由波点数

≤16,000,000个点

自由波点与点间隔时间

最小0.1µs

自由波编辑软件

标配

自由波格式

Excel、CSV

示波器数据导入复现波形（波形克隆）

支持

示波器数据格式

CSV

可导入波形容量

最大16M

带宽

300kHz

过热保护

支持

接口

HDMI、USB、RS485

二次开发

支持RS485程控、选配支持NI488程控

接口功能

支持高清投屏、支持鼠标、键盘操控、其他

使用环境

温度：10℃～40℃，湿度：30%～70%

工作电源

AC：110～250V@50Hz/60Hz

外形尺寸

4U/19"标准机箱，电源容量大于50A尺寸不同

重量

约24kg（50A）
