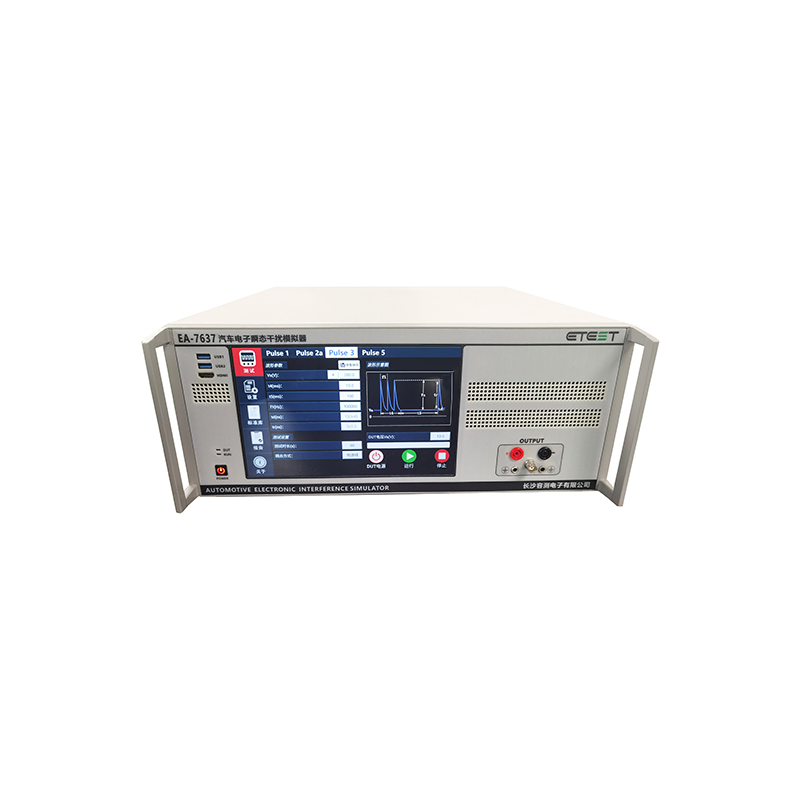

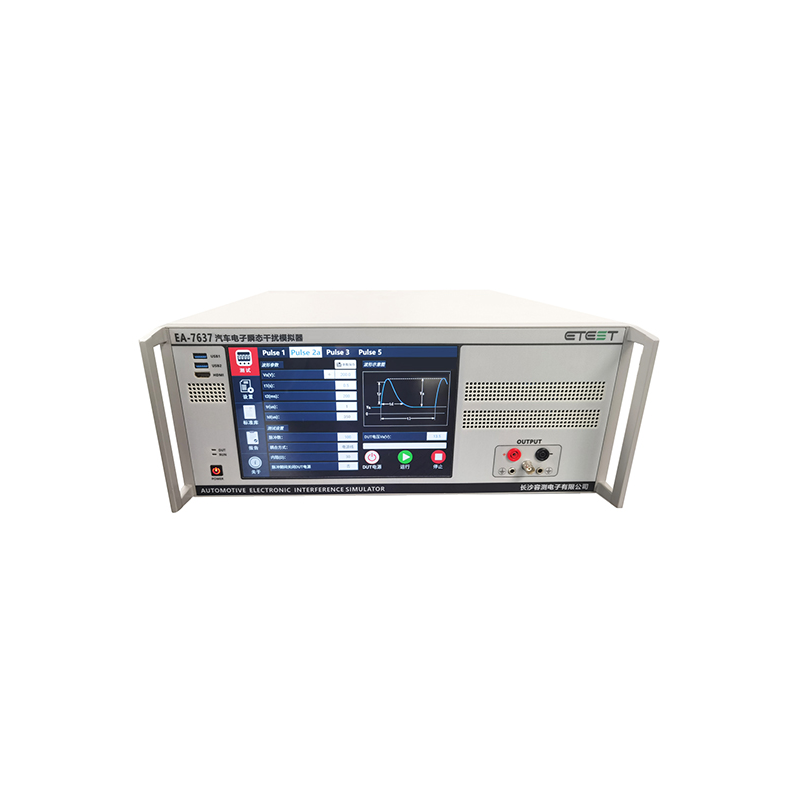

容测电子 汽车电子瞬态传导干扰模拟器 EA-7637

Pulse1

适用于5V、12V、24V系统

输出电压（Vs）

-10V   ～ -700V

输出电压分辨率

1V

输出电压精度

＜±5%

输出阻抗（Ri）

2Ω、4Ω、10Ω、30Ω、50Ω、60Ω、100Ω

脉冲宽度（td）

50µs、100µs、200µs、300µs、350µs、400µs 、500µs   1000µs、2000µs

上升时间（tr）

0.5µs＜1µs、1.5µs＜3µs

脉冲间隔（t1）

0.2～999.9s

耦合网络

内置

Pulse2a

适用于5V、12V、24V系统

输出电压（Vs）

10V～ 700V

输出电压分辨率

1V

输出电压精度

＜±5%

输出阻抗（Ri）

2Ω、4Ω、10Ω、30Ω、50Ω、 60Ω、100Ω

脉冲宽度（td）

50µs、100µs、200µs、300µs、350µs、400µs 、500µs、1000µs、2000µs

上升时间（tr）

0.5µs＜1µs、1.5µs＜3µs

脉冲间隔（t1）

0.2～999.9s

耦合网络

内置

DUT电压

80V    Max

DUT电流

根据用户需求30A、50A、100A、200A

触发方式

手动、自动、外部控制

Pulse3a、Pulse3b

适用于5V、12V、24V系统

输出电压（Vs）

脉冲3a:-10V～-700V 脉冲3b:10V～700V

输出电压分辨率

1V

输出电压精度

＜±5%

输出阻抗（Ri）

50Ω

脉冲宽度（td）

150ns±45ns、100ns±45ns

脉冲群宽（t4）

0.1～999.9s

脉冲群宽分辨率

1ms

脉冲群间隔(t5)

30ms～9999ms

脉冲群间隔分辨率

1ms

上升时间（tr）

5ns±1.5ns

脉冲频率（f1）

100～200000Hz

脉冲频率分辨率

1Hz

耦合网络

内置

DUT电压

80V    Max

DUT电流

根据用户需求可选32A、50A、100A、200A

触发方式

手动、自动、外部控制

Pulse5a

适用于12V、24V系统

输出电压（Vs）

10V～210V

输出电压分辨率

1V

输出电压精度

＜±5%

源阻抗（Ri）

0.5Ω～40Ω

源内阻分辨率

0.1Ω

脉冲宽度（td）

40ms~9999ms可调节

上升时间（tr）

1ms~10ms可调节

脉冲间隔（t1）

10s～9999s可调节（根据输出电压）

脉冲宽度分辨率

1ms

Pulse5b

适用于5V、12V、24V系统

输出电压（Vs）

10V～210V

输出电压分辨率

1V

抑制电压（Vp）

10V～210V

抑制电压分辨率

1V

输出电压精度

＜±5%

上升时间（tr）

1ms~10ms可调节

上升时间分辨率

1ms

脉冲宽度（td）

40ms~9999ms可调节

脉冲宽度分辨率

1ms

脉冲间隔时间

10s～9999s可调节（根据输出电压）

脉冲次数

1～9999次

最大放电能量

600焦耳

样品支持电压

80V    Max

样品支持电流

根据用户需求30A、50A、100A、200A

过流或者短路保护

支持

过热保护

支持

通用参数

接口

以太网、HDMI、USB、RS485

二次开发

支持以太网、RS485程控，选配支持NI488程控

接口功能

支持高清投屏、支持鼠标、键盘操控、其他

使用环境

温度：10℃～40℃，湿度：30%～70%

工作电源

AC：110～250V@50/60Hz

外形尺寸

4U/19"

重量

约15kg
