产品介绍

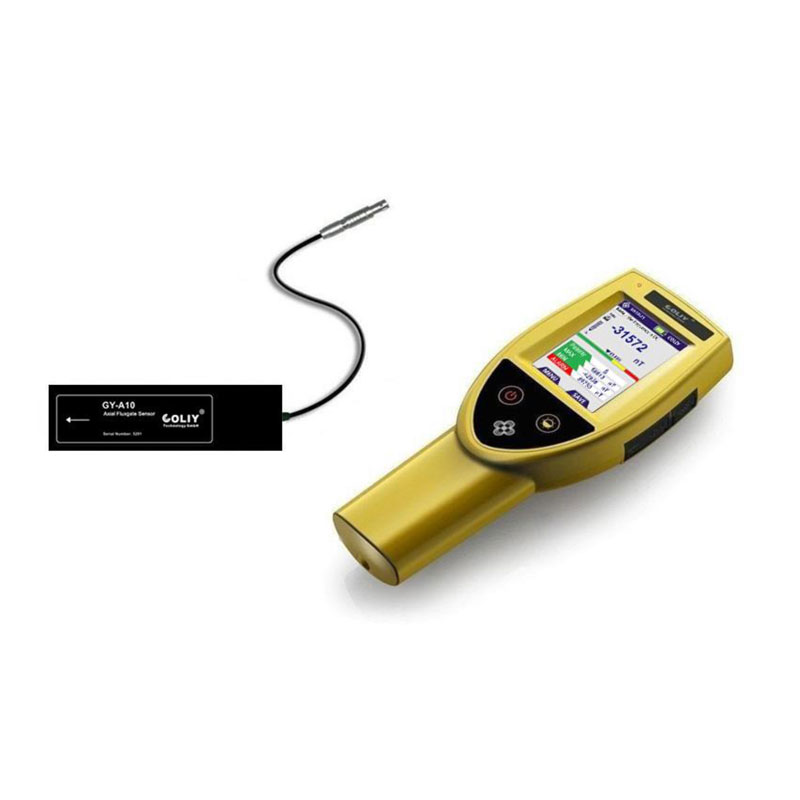

德国柯雷技术有限公司推出的单维磁通门高斯计GF601，经过优秀人体工程学设计，并采用最新的电子技术设计制造而成，是测量弱磁场最好的选择。该手持式高斯计可用于地磁检测、包裹检测、交通监控、剩磁测量、微弱磁场测量等。
3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度值、矢量值以及时域图、实时频谱分析(可选)等功能。高斯计GF601可以在DC模式下测量直流磁场，也可以在AC模式下测量交流磁场：DC基本精度0.5%，分辨率高达0.1nT；AC基本精度1%，频率响应范围DC-1kHz。高斯计GF601有两种不同量程的探头，分别为1G(100μT)和10G(1mT)，并可以选择径向探头和轴向探头。
手持式单维磁通门高斯计GF601已通过CE认证和EMC(电磁兼容)测试。
功能特性
符合人体工程学设计
彩色显示
图形界面操作系统
3.2英寸LCD触摸屏
全5位显示
最大值/最小值/保持功能
时域图显示和报警功能
S或 N磁极显示
量程：100μT和1000μT可选
DC基本精度：0.5%
AC基本精度：1%
最高分辨率：0.1nT
DC/AC测量模式切换
频率响应范围：DC- 1kHz
可选轴向探头和径向探头
智能记录和查看功能

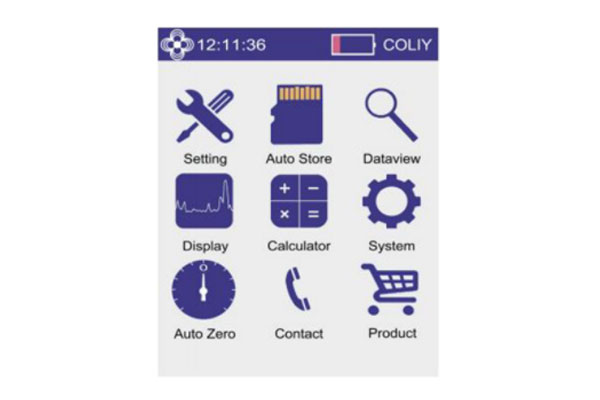

图形界面操作系统
德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作GF601高斯计，高效便捷。
显示风格
彩色LCD显示屏显示多种数据：时间、实时磁场强度、最大值、最小值、注解、报警阈值、时域图等。

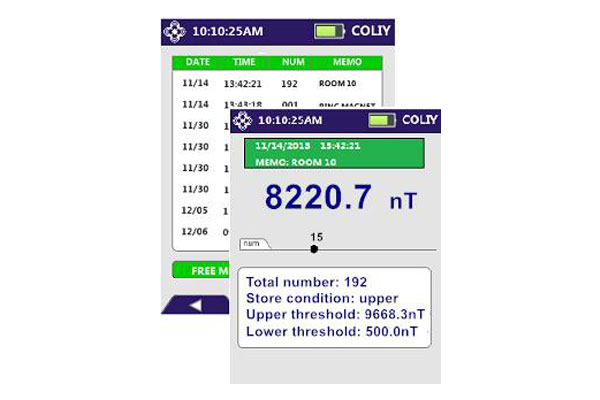

智能记录和查看
提供了详细的记录列表，用户可以查看每一个测量数据的细节。
点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。
DC/AC测量模式切换
GF601高斯计可以在DC模式下测量直流磁场，也可以在AC模式下测量交流磁场，其频率响应范围DC-1kHz。
磁场极性指示
GF601高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。

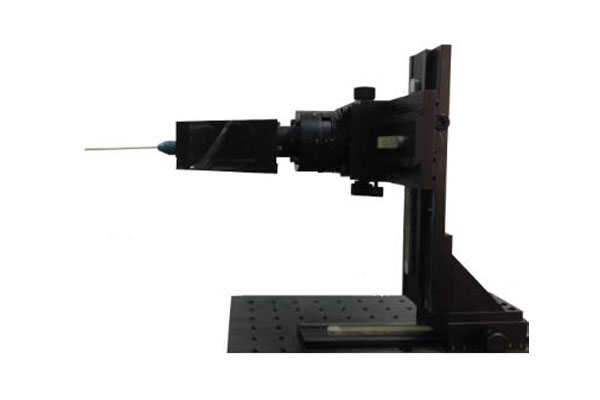

三维移动平台
三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。
SMART软件
SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度值、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存磁场强度数据等。
GF601高斯计参数：
型号 | GF601 |
测量参数 |
精度/轴 | DC | ±0.5% Reading± 0.1% FS |
AC | ±1% Reading ± 0.1% FS [fT ≤ 300Hz] ±2% Reading ± 0.1% FS [300Hz < fT ≤ 500Hz] ±10% Reading ± 0.1% FS [500Hz < fT ≤ 1000Hz] |
量程 | DC | ±1G (±100μT) | ±10G (±1000μT) |
AC* | ±0.7G (±70μT) | ±7G (±700μT) |
最高显示分辨率 | 1μG(0.1nT) |
测量分辨率 | <10μG(1nT) | <0.1mG(10nT) |
显示位数 | 5位 (如需更多显示位数，请使用配套的上位机软件) |
频率响应范围[fT] | DC - 1kHz |
典型温度系数 | ±100ppm/℃ | ±200ppm/℃ |
磁滞 | <2nT (暴露于高达两倍量程的磁场环境) |
前面板 |
显示类型 | 3.2英寸彩色电阻触摸屏，320x240 像素 |
显示单位 | 高斯 (G)、特斯拉 (T)、安培每米 (A/m) |
显示更新速率 | 3次/秒 |
显示模式 | DC、AC、实时值、最大值、最小值、警报、极性显示、时域图、实时频谱分析[可选]等 |
探头 |
预热时间 | 15min |
启动时间 | 150ms |
探头类型 | 详见“探头规格”列表 |
探头电缆长度 | 标准1.5米；可订制最长长度为30米 |
USB接口 |
功能 | 1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。 |
软件/驱动 | 上位机软件，无需安装其他驱动程序 |
主机规格 |
工作温度 | +15℃ 至 +35℃(额定精度) -10℃ 至 +60℃(精度降低) |
储存温度 | - 20℃ 至 +75℃ |
环境磁场 | <10kG (1T) |
电池 | 可充电4500mAH 锂离子电池 |
电池工作时间 | 5个小时；可连接充电宝或交流电源供电。 |
尺寸 | 238 mm W × 95 mm H × 42 mm D |
重量 | 350g |
资格认证 | CE 认证、 EMC认证 |
“*”：这里描述的AC量程是指在屏蔽DC磁场后的交流磁场测量范围，因此如果在未屏蔽DC磁场的环境下采用AC测量模式测量磁场，AC量程等于0.7倍的DC量程减去该环境下的DC磁场强度。[SQRT(2)/2 ≈ 0.7]
探头规格
GF601单维磁通门高斯计探头 |
探头类型 | 量程 | 频率响应 | 温度系数 | 零点误差 | DC精度 (25℃) | 材料 |
径向探头GF-T01 | ±100μT (±1G) | DC-1kHz | <±100ppm/℃ | ±25nT | ±0.5% Reading ± 0.1% FS | POM |
GF-T10 | ±1,000μT (±10G) | DC-1kHz | <±200ppm/℃ | ±100nT | ±0.5% Reading ± 0.1% FS | POM |
轴向探头GF-A01 | ±100μT (±1G) | DC-1kHz | <±100ppm/℃ | ±25nT | ±0.5% Reading ± 0.1% FS | POM |
GF-A10 | ±1,000μT (±10G) | DC-1kHz | <±200ppm/℃ | ±100nT | ±0.5% Reading ± 0.1% FS | POM |
注：1、量程可以在10G内定制，1G = 100μT = 100,000nT；

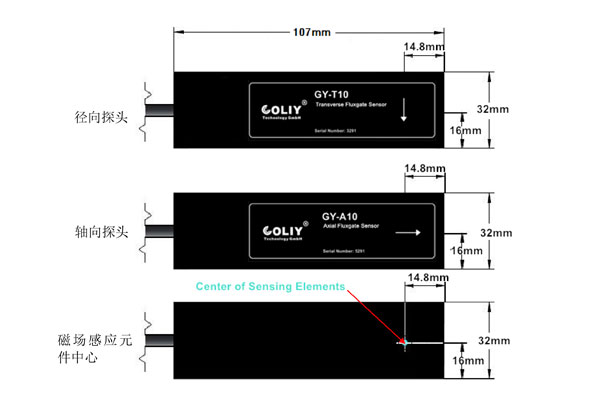

2、探头尺寸为107 x 32 x 32mm，探头工作温度范围为-20℃ 至+60℃；
3、探头的防护等级默认为IP66，如需其他防护等级的封装，请与Coliy联系；
4、探头的最高防护等级封装可支持探头在水下2000米长期工作。
可选配件
类型 | 描述 |
GHOLD100 | 探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
SAMRT PC Software | 高斯计的电脑软件(随仪器附带) |
探头延长线 | 最长30米 |
最常用的套件 |
套件产品编号 GF601T01：高斯计主机GF601 + 径向探头GF-T01 |
套件产品编号 GF601T10：高斯计主机GF601 + 径向探头GF-T10 |
套件产品编号 GF601A01：高斯计主机GF601 + 轴向探头GF-A01 |
套件产品编号 GF601A10：高斯计主机GF601 + 轴向探头 GF-A10 |
探头选择类型描述
GF | Y | 01 |
探头原理 GF - 磁通门探头 | 探头类型 Y- 三维探头 T- 径向探头 A- 轴向探头 … | 探头量程 01- 量程为1G/轴 10- 量程为10G/轴 |
