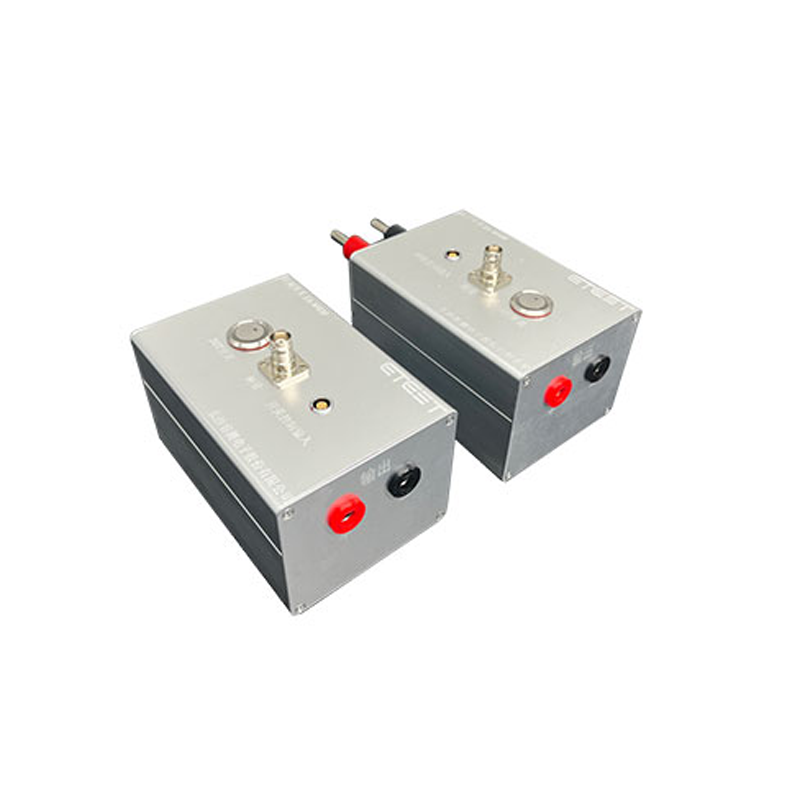

产品介绍
瞬态发射系统内置了人工电源网络,电子开关和机械开关,并且预留了SMA示波器接口,方便测量。
产品特点
10.1寸智能化电容触控显示屏
多组阻抗可选择
内置人工电源网络
高精度电子开关及机械开关
预留BNC示波器接口
丰富的程控接口,支持远程操作
应用领域
汽车零部件测试
符合标准
CISPR 25、 ISO 7637-1:1990 、ISO 7637-2:2004、 ISO 7637-2:2011 、GB/T21437.2
技术参数
应用于汽车开关瞬态发射量测量 | |
DUT电压 | DC:5.0~80.0V |
最大额定电压 | DC:400V Max |
额定电流 | 50A、100A、200A或用户根据需求选择 |
内阻 | 10Ω、20Ω、40Ω、120Ω |
压降 | <1V |
机械开关(内置) | |
开通时间 | 10ms~10s |
关断时间 | 10ms~10s |
开关时间分辨率 | 1ms |
开关容量 | 50A、100A、200A或用户根据需求选择 |
电子开关(内置) | |
上升下降沿 | 200ns±20% |
开通时间 | 1ms~16s |
关闭时间 | 1ms~16s |
开关时间分辨率 | 1mS |
人工电源网络 | 内置 |
电感 | 5uH |
电容 | 0.1uF |
电阻 | 50Ω |
通用参数 | |
使用环境 | 温度:10℃~40℃,湿度:30%~70% |
工作电源 | AC:110~250V@50Hz/60Hz |
外形尺寸 | 4U/19" |
重量 | 约13kg |
