产品详情

前段数据采集记录仪

前段数据采集记录仪是对其他DEWETRON数据采集硬件系统进行高速通道扩展。可以通过USB、以太网或PCle与其他DEWETRON设备或笔记本电脑连接。

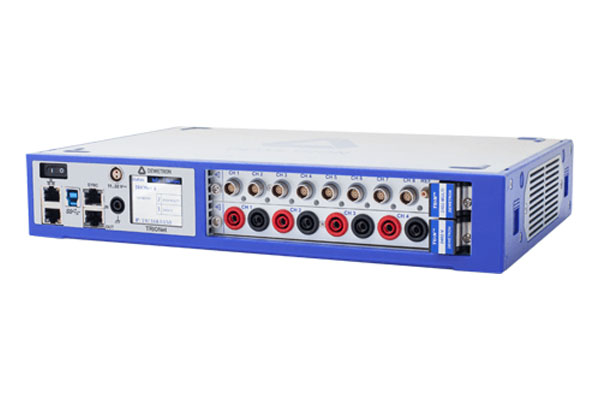

使用TRIONET实现分布式测量——一切皆同步

TRIONet是一种紧凑型测量解决方案，通过千兆以太网或者USB3实现远距离和分布式的同步高速数据采集。

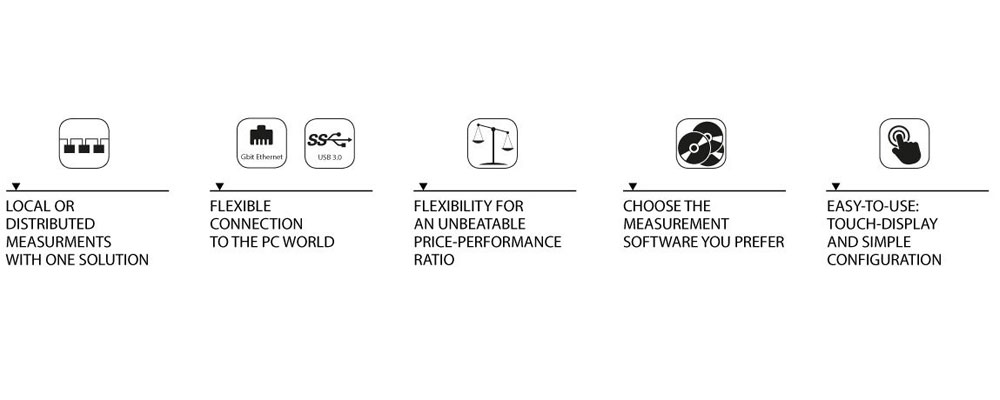

关键信息

通过千兆以太网或者USB3接口连接您的平板/笔记本/工作站

分布式，两个节点之间最大距离可达100m

模块化，每台TRIONet带有两个Trion™模块槽位

可显示状态信息的触摸屏


因为使用以太网接口，TRIONet与大型机箱之间的距离可达100m。


连通性

模拟信号、数字信号和计数器信号，外加CAN总线、时间和GPS信号，都可以通过Trion™模块直接输入到TRIONet中

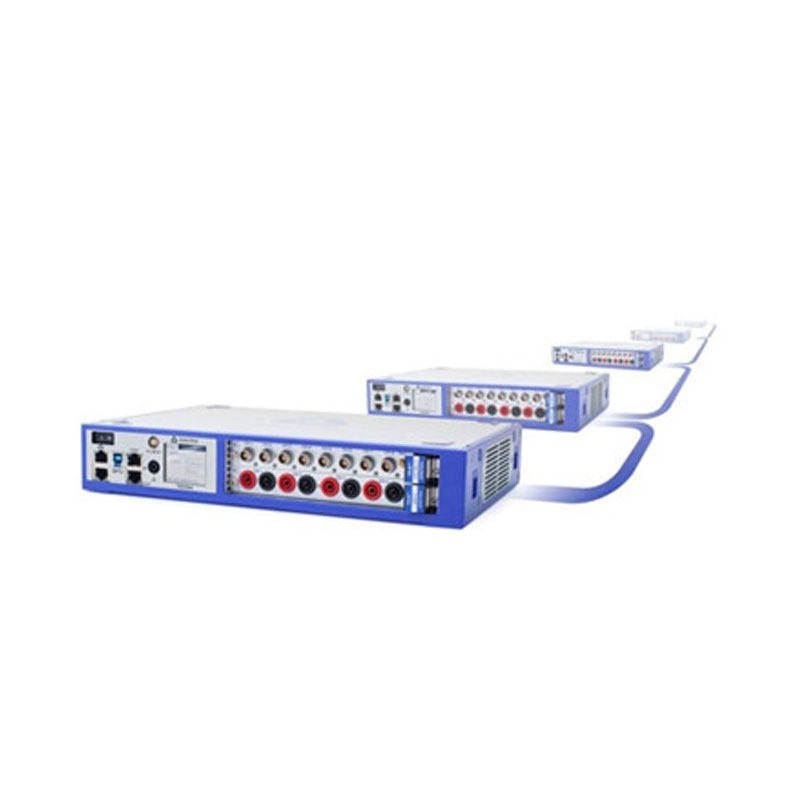

通过数据和同步接口可将TRIONet做菊花链式拓扑

更多的信号源，如视频可以接入您的主机PC或者其他DEWETRON系统中

软件

DEWETRON的明星产品OXYGEN

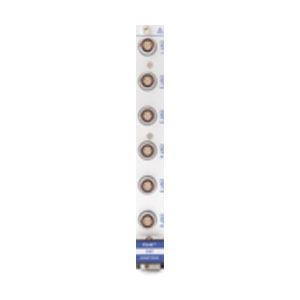

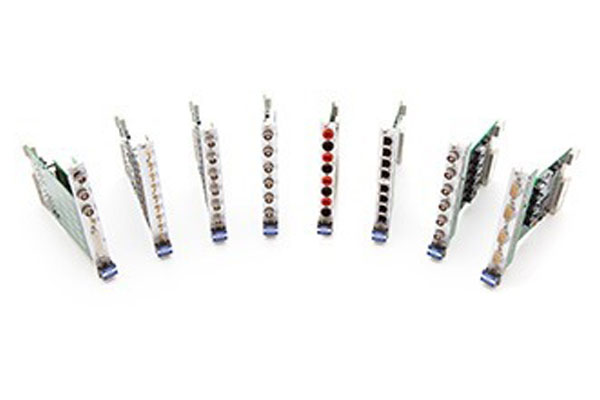

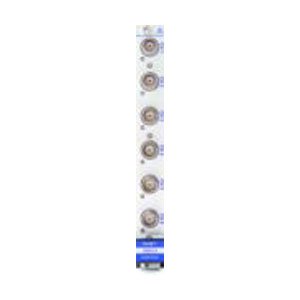

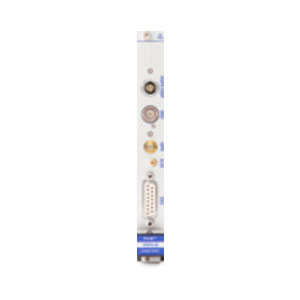

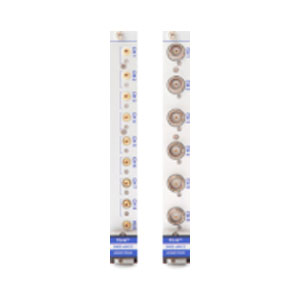

TRION™模块选择指南


您可以从多种不同的TRION™中进行选择，每种模块都是可替换的，并且每个通道都提供数模转换。

名称

通道数

采样率[KS/s]/[bit]

传感器供电

电压输入范围

电流

IEPE

桥路测量[F/H/QU]

热电偶

电荷

电阻和铂电阻

其他

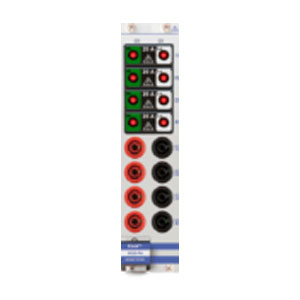

TRION-1820-POWER-4

4 U + 4 I

2000 / 18

+9 V

1000 VRMS

√

Exchangeable current modules (20A, 2A, 0.2A, 5V)

TRION-1600-dLV

16 or 32

5 V, 12 V

±5 / ±10

2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out

TRION-1603-LV-6-BNC

6 ISO

250 / 16

±100

TRION-1603-LV-6-L1B

6 ISO

250 / 16

1-28 V

±100

√

TEDS

TRION-1620-LV-6-BNC

6 ISO

2000 / 24

±100

TRION-1620-LV-6-L1B

6 ISO

2000 / 24

1-28 V

±100

√

TEDS

TRION-1620-ACC

6 ISO

2000 / 24

4 / 8 mA

±100

√

Tacho

TRION-1802-dLV

16 or 32

200 / 100

5 V , 12 V

±5 / ±10

2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out

TRION-2402-V

4/8 ISO

204 / 24

±1000

TRION-2402-MULTI

4/8 ISO

204 / 24

0-24 V

±100

√

CAN, TEDS

TRION-2402-dSTG

6/8 DIFF

204 / 24

0-13 V

±10

√

TEDS

TRION-2402-dACC

6/8 DIFF

204 / 24

0.1-24 mA

±100

√

Tacho, TEDS

TRION-CNT

6 ISO

204 / -

5 V, 12 V

Counter

TRION-BASE

16 DI(O) + 2 CNT

2000 / -

5 V, 12 V

DIO, IRIG-B DC, Counter

TRION-DI-48

48 ISO

3000 / -

5 V

Digital Input

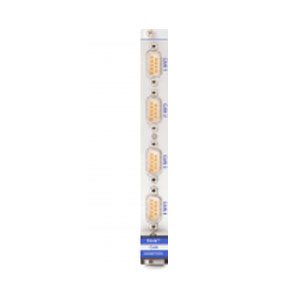

TRION-CAN

2/4 ISO

1000 kBit/s

5 V, 12 V

CAN

TRION-TIMING-V3

8 DIO + 1 CNT

2000 / -

5 V, 12 V

DIO, IRIG full, GPS 1Hz, Counter

TRION-VGPS-20-100-V3

8 DIO + 1 CNT

2000 / -

5 V, 12 V

DIO, Counter, GPS 100Hz

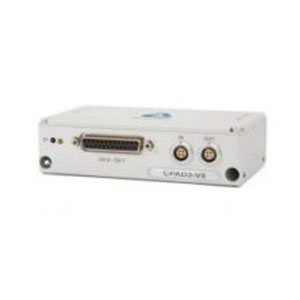

CPAD/EPAD模块选择指南


可外部、多通道连接，并将模拟信号调理与A/D转换集成在一个极其坚固的盒子中，并且可以菊花链式连接。

CPAD3系列：高电隔离，高速CAN接口，每通道100Hz
CPAD2系列：CAN接口，每通道12 Hz

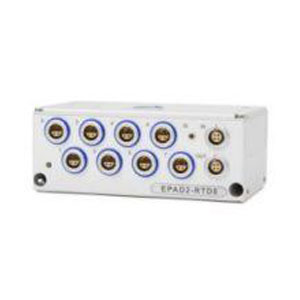

EPAD2系列：rs-485接口，每通道12Hz

名成	通道数	采样率[KS/s]/[bit]	接口	电压范围[V]	电流	热电偶	电阻、铂电阻	其他
CPAD3-V8	8 ISO	100 / 20	CAN 2.0B	± 50
CPAD3-TH8	8 ISO	100 / 20	CAN 2.0B			√

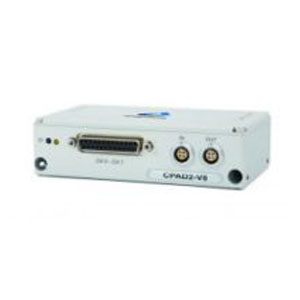

CPAD2-V8	8 ISO	12 / 24	CAN 2.0B	± 50

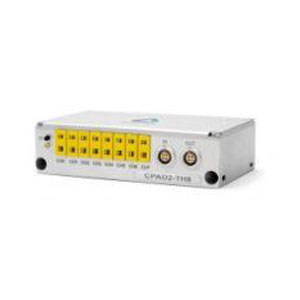

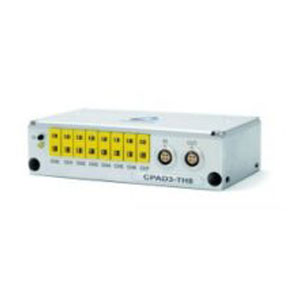

CPAD2-TH8	8 ISO	12 / 24	CAN 2.0B			√
CPAD2-RTD8	8 ISO	12 / 24	CAN 2.0B				√
CPAD2-LA8	8 ISO	12 / 24	CAN 2.0B		√
