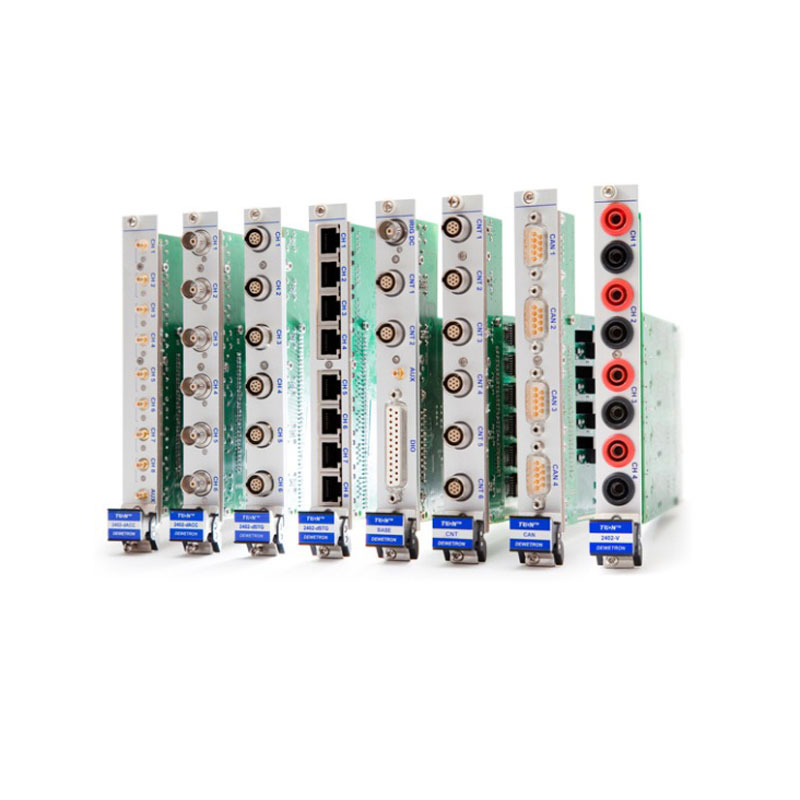

带A/D转换器的多通道TRION™模块
多通道Trion™信号调理模块在每个通道上都提供模数转换器，并且用户可以替换它。
Trion™系列模块可接入任何DEWE2系列测量系统。
关键信息
所有模拟输入同步采集
每个通道具有独立的ADC
24位分辨率，带抗混叠滤波
同步计数器/编码器输入和数字I/O
CAN、计数器、数字I/O和时间模块
名称 |
| 通道数 | 采样率[KS/s]/[bit] | 传感器供电 | 电压输入范围 | 电流 | IEPE | 桥路[F/H/QU] | 热电偶 | 电荷 | 电阻，铂电阻 | 其他 |

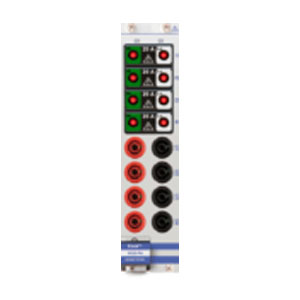

TRION-1820-POWER-4 |
| 4 U+4 I | 2000 / 18 | +9V | 1000 VRMS | √ |
|
|
|
|
| 可交换电流模块(20A，2A，0.2A，5V) |

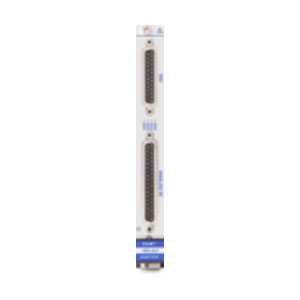

TRION-1600-dLV |
| 16或32 | 20 | 5 V，12 V | ±5/±10 |
|
|
|
|
|
| 2x计数器，CAN总线，8x di，4x do，rs 485，2x报警 |
TRION-1603-LV-6-BNC |
| 6 ISO | 250 / 16 | - | ±100 |
|
|
|
|
|
|
|
TRION-1603-LV-6-L1B |
| 6 ISO | 250 / 16 | 1-28 V | ±100 | √ |
|
|
|
|
| 特兹 |
TRION-1620-LV-6-BNC |
| 6 ISO | 2000 / 24 | - | ±100 |
|
|
|
|
|
|
|
TRION-1620-LV-6-L1B |
| 6 ISO | 2000 / 24 | 1-28 V | ±100 | √ |
|
|
|
|
| 特兹 |
TRION-1620-ACC |
| 6 ISO | 2000 / 24 | 4/8 Ma | ±100 |
| √ |
|
|
|
| 塔乔 |
TRION-1802-dLV |
| 16或32 | 200 / 100 | 5 V，12 V | ±5/±10 |
|
|
|
|
|
| 2x计数器，CAN总线，8x di，4x do，rs 485，2x报警 |
TRION-1820-MULTI |
| 4 ISO | 2000/24 | 0-24 V | ±100 | √ | √ | √ | √ | √ | √ | CAN，CNT，TEDS |
TRION-2402-MULTI |
| 4/8 ISO | 204 / 24 | 0-24 V | ±100 |
| √ | √ | √ | √ | √ | CAN，TEDS |
TRION-2402-dSTG |
| 6/8差 | 204 / 24 | 0-13 V | ±10 |
| √ | √ |
|
| √ | 特兹 |
TRION-2402-dACC |
| 6/8差 | 204 / 24 | 0.1-24 Ma | ±100 |
| √ |
|
|
| √ | 塔乔角 |
TRION-BASE |
| 16 DI(O)+2 CNT | 2000 / - | 5 V，12 V |
|
|
|
|
|
|
| Dio，IRIG-B DC，计数器 |

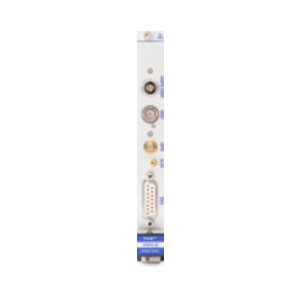

TRION-TIMING-V3 |
| 8 DIO+1 CNT | 2000 / - | 5 V，12 V |
|
|
|
|
|
|
| Dio，IRIG满，GPS 1Hz，计数器 |
TRION-CNT |
| 6 ISO | 204 / - | 5 V，12 V |
|
|
|
|
|
|
| 计数器 |

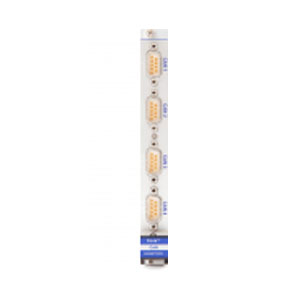

TRION-CAN |
| 2/4 ISO | 1000 kbit/s | 5 V，12 V |
|
|
|
|
|
|
| CAN |
TRION-VGPS-20-100-V3 |
| 8 DIO+1 CNT | 2000 / - | 5 V，12 V |
|
|
|
|
|
|
| DIO，计数器，GPS 100 Hz |
TRION-DI-48 |
| 48 ISO | 3000 / - | 5V |
|
|
|
|
|
|
| 数字输入 |
同步采样信号调理
具有同步采样功能的Trion™系列信号调理模块是DEWE2系列数据采集系统的核心与灵魂。
Trion™系列模块将同步采样和24位ADC技术与DEWETRON先进的信号调理技术结合在仪器|——您可以方便地将一个模块插入您的DEWE2机箱中。
完全同步记录
Trion™模块为了完美同步地记录许多不同的数据源，提供了时间戳。Trion™模块可用于各种模拟输入，以及数字I/O线、同步计数器/编码器以及定时和同步接口。此外，Trion™模块可用于CAN总线接口。
即插即用TRION™模
选择您的Trion™模块，将它们插入您的DEWE 2仪器，打开系统并开始工作！
Trion™卡一旦启动，就会在软件中被自动识别和配置。
只是基础
什么是应变计以及您为什么需要一个应变及信号调理器？
简单地说一个应变计是一种电阻，其阻值随任何作用力而变化。这种传感器测量膨胀和收缩，并将这种“应变”转化为用于压力传感器、重量测量、力和力矩测量以及材料分析的电信号。通常，传感器被粘在被测物表面上，以测量在膨胀和收缩（或压缩和张力）过程中发生的微小的尺寸变化。
应变计在制造、过程控制和工业研究中，常用于测量加速度、压力、张力和力。然而，应变片也被连接到人眼视网膜、昆虫、塑料和混凝土--任何需要研究应变的材料。
在大多数情况下，由于应变计中的桥路不完整，电压不一致，输出极小(小于10 mV/v)，从应变转换而来的电信号不能以其原始形式使用。这里信号调理器就要发挥其作用。
常见的调理形式包括：桥路的补充、桥路的激励、激励传感器、信号放大、零位偏置、分流校准和线性化。
DEWETRON的连接形式

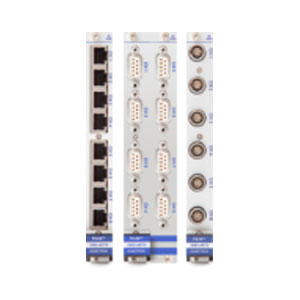

DEWETRON用于应变计传感器的Trion™信号调理模块在每个通道上提供独立的模数转换、模拟同步采样(每个通道204.8 KS/s)、24位分辨率和抗混叠滤波器。我们的模块有多达8个输入通道和各种输入连接器：RJ-45、DSUB-9和LEMO。
以下是DEWETRON的Trion™系列更多令人印象深刻的应变计信号调理器技术规格：
支持传感器：
4线或6线全桥
内部完整的3线或5线制半桥(软件可编程)
内部电阻为120和350Ω(软件可编程)的3或4线制1/4桥
支持具有恒流激励的四线全桥(压阻桥传感器)
桥臂电阻：80Ω~10kΩ@≤5 VDC励磁
分流校准：两个内部并联电阻--50kΩ和100 kΩ
并联和完整电阻精度：0.05%±15 ppm/K
自动桥路调平：±250%范围
