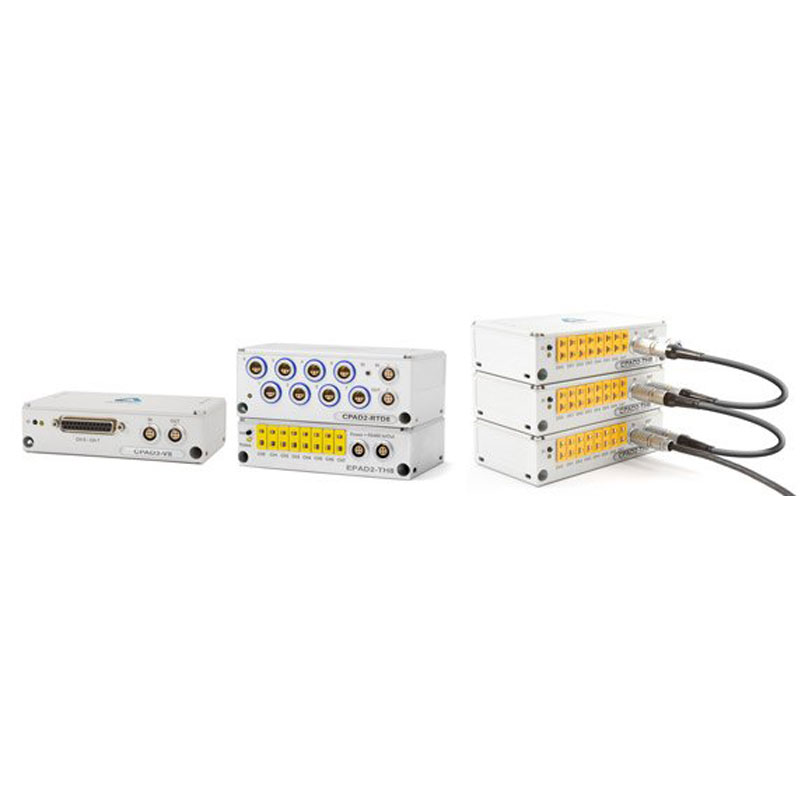

德维创 具有CAN或RS 485接口的多通道A/D转换器 CPAD/EPAD

品牌名称：德维创

产品型号：CPAD/EPAD

获取报价 加入询盘
产品规格
产品介绍
可外部连接、多通道的CPAD/EPAD模块是将模拟信号调理与A/D转换集成在一个极其坚固的盒子中的模块，具有CAN或RS485接口。
用于在复杂环境中精确采集慢速信号，例如在车辆的发动机舱。以12至100Hz每通道的速度作为DEWETRON仪器的扩展高质量地记录数据。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

具有CAN或RS 485接口的多通道A/D转换器

可外部连接、多通道的CPAD/EPAD模块是将模拟信号调理与A/D转换集成在一个极其坚固的盒子中的模块，具有CAN或RS485接口。

用于在复杂环境中精确采集慢速信号，例如在车辆的发动机舱。以12至100Hz每通道的速度作为DEWETRON仪器的扩展高质量地记录数据。



CPAD3模块

CPAD3是多通道模块，并将模拟信号调理与A/D转换集成在一个极其坚固的盒子中。8个测量通道每个通道都具有一个100Hz采样率的A/D转化器。



关键信息

每通道极低噪音20位A/D转换器

1500 V的高电流隔离

数据输出标准CAN接口

名称


通道数

采样率[KS/s]/[bit]

接口

电压范围[V]

电流

热电偶

电阻

其他

CPAD3-V8


8   ISO

100   / 20

CAN   2.0B

±50

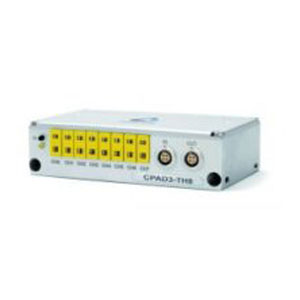

CPAD3-TH8


8   ISO

100   / 20

CAN   2.0B



√





CPAD2模块

与CPAD3系列相同，CPAD2系列通过高速CAN总线传输数据。但是与CPAD3相比，它采用一个采样率为12Hz的24位A/D转换器，并提供350V隔离。

名称


通道数

采样率[KS/s]/[bit]

接口

电压范围[V]

电流

热电偶

电阻

其他

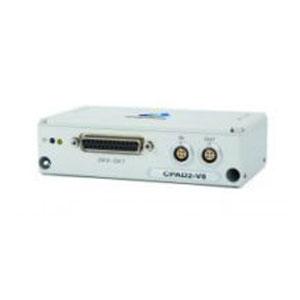

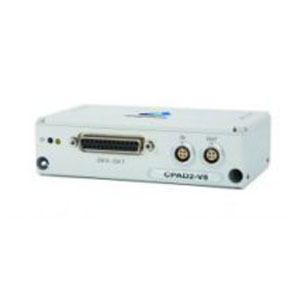

CPAD2-V8


8   ISO

12   / 24

CAN   2.0B

±50

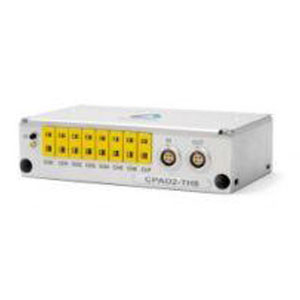

CPAD2-TH8


8   ISO

12   / 24

CAN   2.0B



√

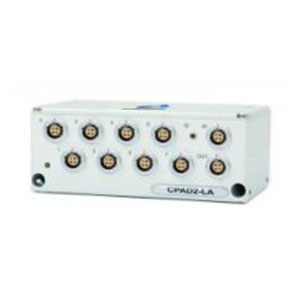

CPAD2-LA8


8   ISO

12   / 24

CAN   2.0B


√




CPAD2-RTD8


8   ISO

12   / 24

CAN   2.0B




√

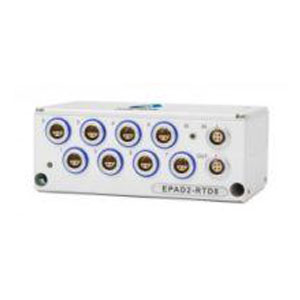

EPAD2模块

EPAD2具有12Hz采样率24位A/D转换器，通过RS485总线传输数据，350V隔离。在EAPD2系列中有一个接口模块EPAD2-USB它将RS485数据转化位USB。每台DEWETRON系统上都有一个EPAD2接口，只需要一根电缆就可以将EPAD2变成该系统的静态通道扩展。

名称


通道数

采样率[KS/s]/[bit]

接口

电压范围[V]

电流

热电偶

电阻

其他

EPAD   2-V8


8   ISO

12   / 24

RS-485

±50

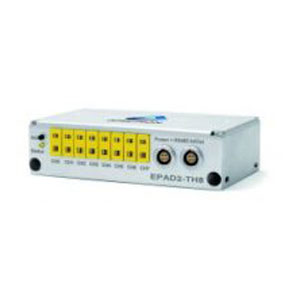

EPAD   2-TH8


8   ISO

12   / 24

RS-485



√



EPAD   2-LA8


8   ISO

12   / 24

RS-485


√

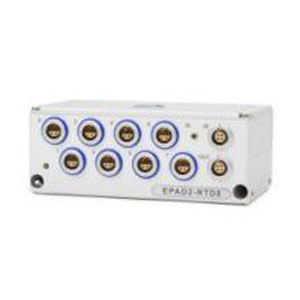

EPAD   2-RTD8


8   ISO

12   / 24

RS-485




√
