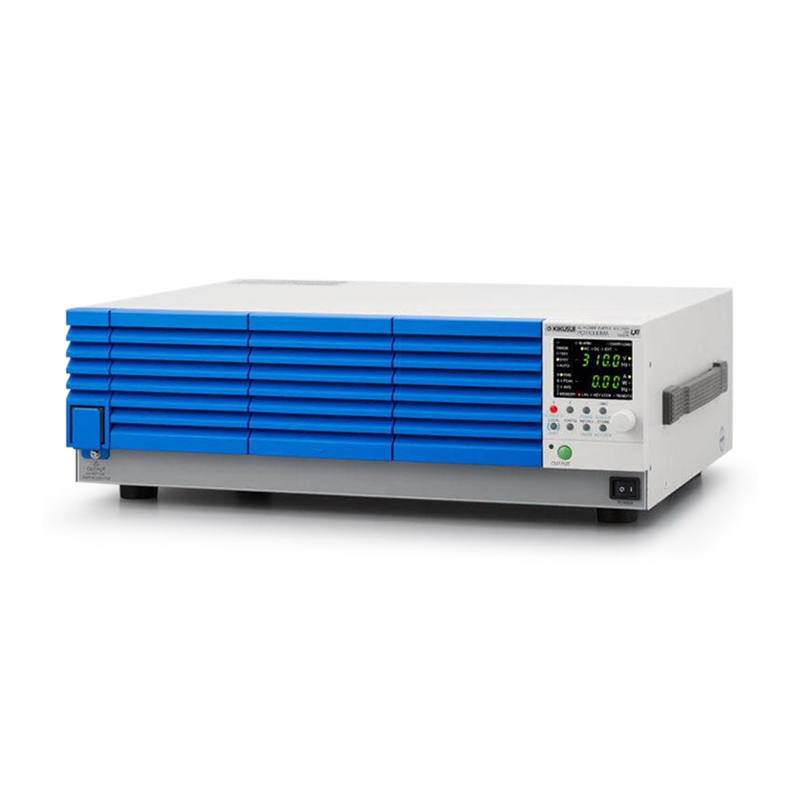

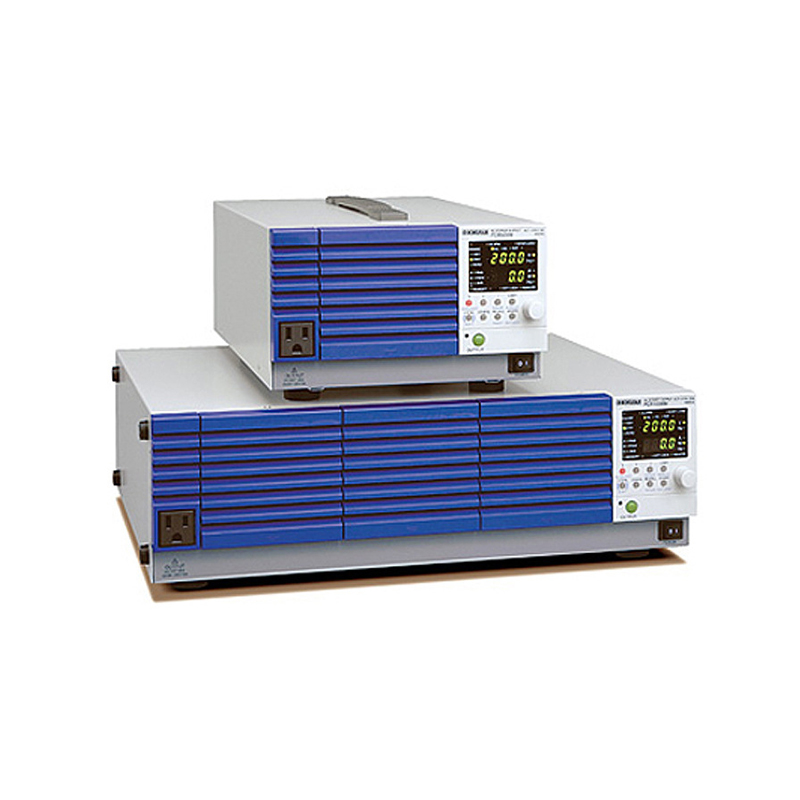

PCR-MA系列 小型交流电源
可以广范围改变输出电压，Max 输出电压可以达到 310Vrms。 操作简便，同时提高了实用性和方便性。
PCR-MA 系列是原机型产品（PCR-M 系列）经过改良并采用 PWM 变频方式的交流电源。继承了原机型产品（PCR-M 系列） 的小型化特征 ；输出电压范围扩展到 AC310Vrms ；标准配备系统升级所需的通信接口 LAN（LXI），USB。在此基础上，此 系列还新加了传感功能等。通过 LAN 接口，可使用 WEB 浏览器中的虚拟前面板进行监控。本系列产品不仅操作简易，还具备 测量功能，存储功能，各种保护功能等。
产品特点

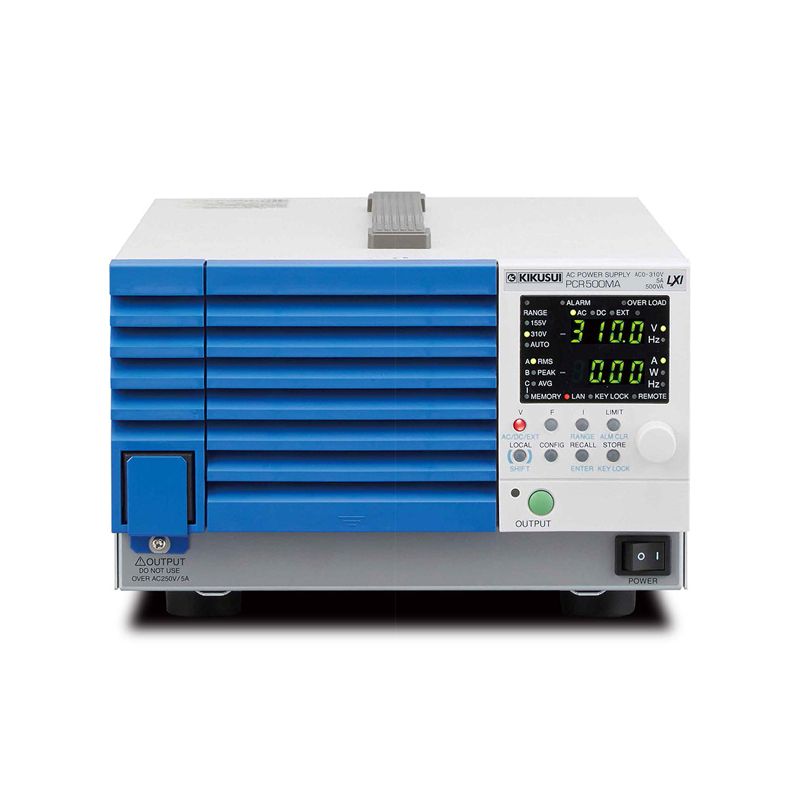

紧凑设计
主机尺寸为214W×124H×350Dmm，在实验桌上不占空间。 而且重量约为6.5kg，方便携带！
输出模式的切换
在 AC 模式，DC 模式的基础上，使用 AC+DC 模式 *1选购件模拟 控制接口板 EX08-PCR-MA，可实现 EXT-AC 模式，EXT-DC 模 式的外部模拟信号输出控制。
AC模式
输出电压可变范围为0V～155V／0V～310V（2个量程），频率可变范围为 40Hz～500Hz，可进行广范围的设定，对应各个国家的标称电压（单相）。 还可用于机载，船载及执行器等的电源试验。
DC模式
输出电压可变范围为, ±（0V～219V）／±（0V～438V）
AC+DC模式
输出电压可变范围为, ±（0V～219V）／±（0V～438V）
丰富的测量功能
可测量交流及直流输出的电压，电流，功率。输出电压可显示 真实的实效值及平均值（直流），输出电流可显示真实的实效值， 波峰值及平均值（直流）。利用通信接口，还可以测量视在功率 （VA），无功功率（VAR），功率因数（PF），波峰因数（CF）， 峰值保持电流。
传感功能（ON/OFF）
即使负载机器设置在较远的地方，也可以补偿负载线引起的电 压下降。
内存功能

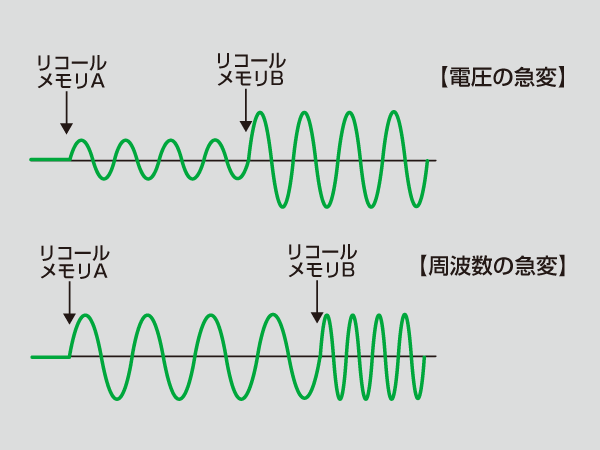

可将三组输出电压，频率的 设定值及极限值存储在主体 存储器中，因此在进行电压 急剧波动及频率急剧波动测 试时非常方便。此外，只有 在通信指令下可以使用 Max 11 组存储器。
输出 ON 相位设定功能

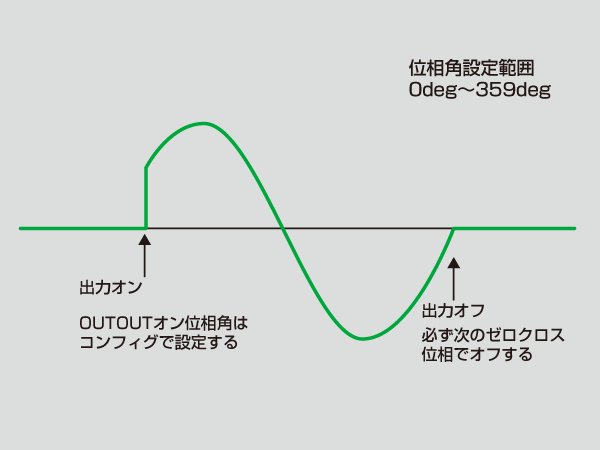

在 AC 模式下可设定输出 ON 相位。输出 OFF 相位 角在零点相位时输出则会 OFF。
EXT-AC 模式

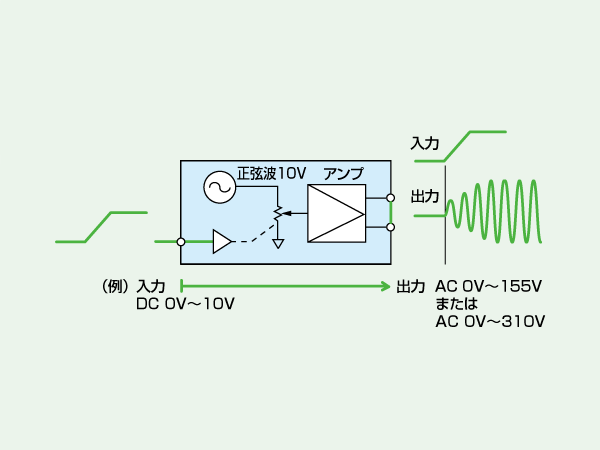

可根据输入的直流信号改变输出的交流 电压值。电压放大率：15.5倍/31倍
Max 峰值电流

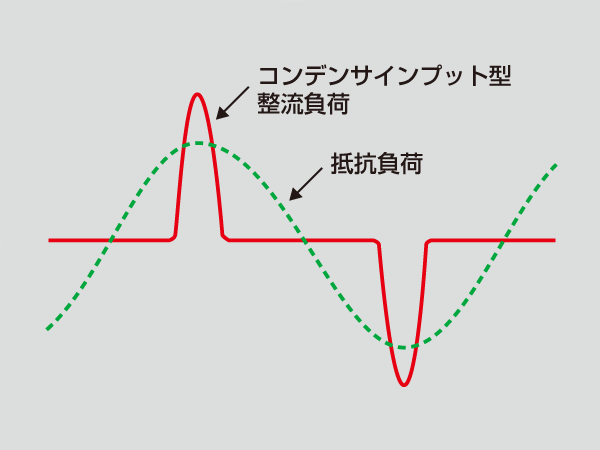

可以向电容器输入型整流负 载输出达到额定 Max 电流 （实效值）3 倍的 Max 峰值 电流。 “Max 峰值电流＝额定 Max 电流（实效值）× 3”
EXT-DC 模式

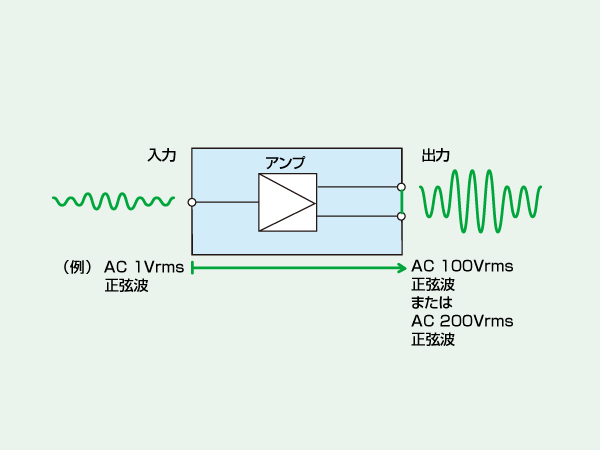

将输入的波形按原样直接放大，并输出。电压放大率：100倍/200倍
保护功能
搭载以下保护功能。
输入电压额定范围外保护
过热保护（OHP）
过负载保护：极限电流（OCP）／功率超载监控（OPP） 峰值电流超载监控（OCPP）
电压异常检测：电压上升（OVP）／电压下降（LVP）
传感线的连接异常检测（SF）
可以通过网络远程控制与监控！

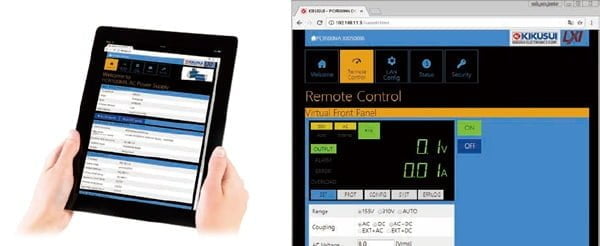

可以使用个人电脑，智能手机，平板电脑等 的 WEB 浏览器访问嵌入 PCR-MA 系列的网 络服务器，进行电源控制与监控。
［推荐浏览器］
Microsoft Edge 10， Internet Explorer 9.0 以后， Firefox 8.0 以后，Safari/Mobile Safari 5.1 以后， Chrome 15.0 以后，Opera 11.0 以后
※连接智能手机、平板电脑等设备需要 Wi-Fi环境(无线LAN路由器等)。

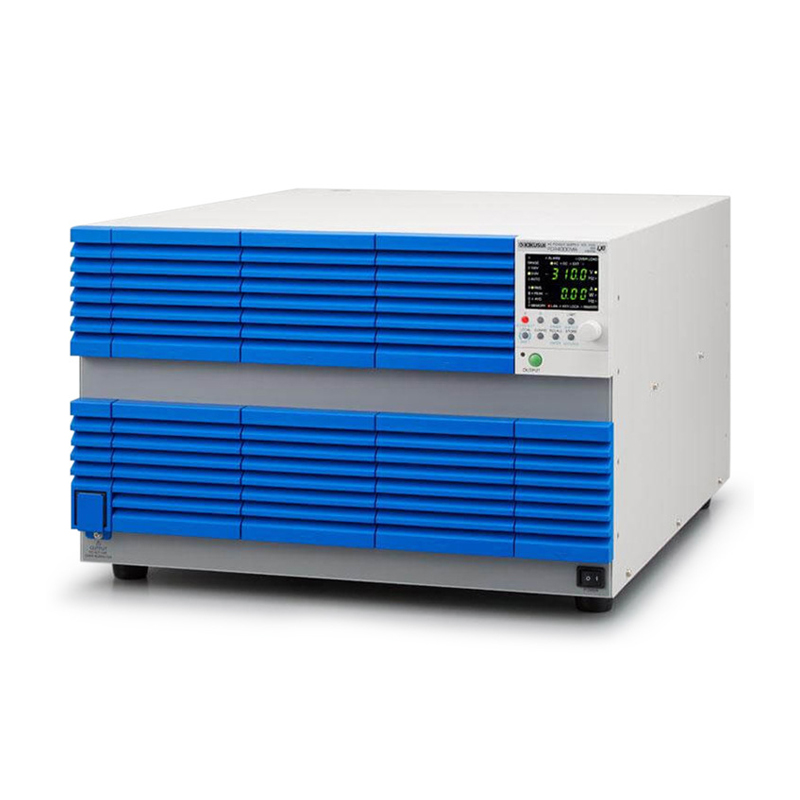

技术参数
项目／型号名称 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA |
输出额定 AC 模式 |
电压范围 （155V/310V量程） | 额定电压范围 | 0V～155V/0V～310V |
设定电压范围 | 0V～157.5V/0V～315V |
电压设定分辨率 | 0.1V |
电压设定精确度 ＊1 | ±（1% of set + 0.6V/1.2V） |
输出相数 | 单相 |
最大电流 ＊2 | 5A/2.5A | 10A/5A | 20A/10A | 40A/20A |
最大峰值电流 ＊3 | 15A/7.5A | 30A/15A | 60A/30A | 120A/60A |
负载功率因数 | 0～1（超前或滞后） |
电力容量 | 500VA | 1kVA | 2kVA | 4kVA |
频率设定范围 | 40Hz～500Hz |
频率设定分辨率 | 0.1Hz |
频率精确度 | ±2×10-4以内 |
输出额定 DC 模式 |
电压范围 （155V/310V量程） | 额定电压范围 | -219V～＋219V/-438V～＋438V |
设定电压范围 | -222.5V～＋222.5V/-445V～＋445V |
电压设定分辨率 | 0.1V |
电压设定精确度 ＊4 | ±（1% of set + 0.6V/1.2V） |
最大电流 ＊5 | 4A/2A | 8A/4A | 16A/8A | 32A/16A |
最大瞬间电流 ＊6 | 12A/6A | 24A/12A | 48A/24A | 96A/48A |
电力容量 | 400W | 800W | 1600W | 3200W |
输出电压稳定度 |
电源变动 ＊7 | ±0.15%以内 |
负载变动 ＊8 （155V/310V量程） | 40Hz～100Hz, DC时：±0.15V/±0.3V以内 上述以外的其他情况：±0.5V/±1V以内 |
输出频率变动 ＊9 | ±1%以内 |
脉动噪声 ＊10 | 0.8Vrms/1.6Vrms（TYP值） |
周围温度变动 ＊11 | 100ppm/℃（TYP值） |
输出电压波形失真率 ＊12 | 0.5％以下 |
输出电压响应速度 ＊13 | 150μs（TYP值） |
效率 ＊14 | 70％以上 |
测量值显示 ＊15 |
电压测量 | 分辨率 | 0.1V |
精确度（155V/310V程） | RMS, AVE ＊16 | 45Hz～65Hz, DC时：±（0.5% of reading + 0.3V/0.6V） 上述以外的其他情况：±（0.7% of reading + 0.9V/1.8V） |
电流测量 | 分辨率 | 0.01A | 0A～99.99A：0.01A 100A以上：0.1A |
精确度（155V/310V量程） | RMS, AVE ＊17 | 45Hz～65Hz、DC时： ±（0.5% of reading +0.02A/0.01A） 上述以外的其他情况： ±（0.7% of reading +0.04A/0.02A） | 45Hz～65Hz、DC时： ±（0.5% of reading +0.04A/0.02A） 上述以外的其他情况： ±（0.7% of reading +0.08A/0.04A） | 45Hz～65Hz、DC时： ±（0.5% of reading +0.08A/0.04A） 上述以外的其他情况： ±（0.7% of reading +0.16A/0.08A） | 45Hz～65Hz、DC时： ±（0.5% of reading +0.16A/0.08A） 上述以外的其他情况： ±（0.7% of reading +0.32A/0.16A） |
电力测量 | 分辨率 | 0.1W | 0.1W, 1W（1000W以上时） |
精确度 ＊18 | ±（2% of reading +0.5W） | ±（2% of reading +1W） | ±（2% of reading +2W） | ±（2% of reading +4W） |
输入额定 |
AC 输入 | 公称输入额定 | 100V～120V/200V～240V、50Hz/60Hz, 单相 |
输入电压范围 | 90V～132V/180V～264V（接通电源时自动判断） |
输入频率范围 | 47Hz～63Hz |
视在功率 | 800VA以下 | 1600VA以下 | 3200VA以下 | 6400VA以下 |
功率因数 ＊19 | 0.9（标准值） |
电流 | 输入90V～115V | 8A/6.3A以下 | 16A/12.5A以下 | 32A/25A以下 | 64A/50A以下 |
输入180V～230V | 4A/3.2A以下 | 8A/6.3A以下 | 16A/12.5A以下 | 32A/25A以下 |
项目／型号名称 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA |
绝缘电阻 | 输入⇔底盘，输出⇔底盘， 输入⇔输出之间 | DC500V，30MΩ 以上 |
耐电压 | 输入⇔底盘，输出⇔底盘， 输入⇔输出之间 | AC1.5kV，1 分钟 |
接地连续性 | AC25A，0.1Ω 以下 |
电磁适合性（EMC）＊1，＊2 | 适合以下指令以及规格的要求事项EMC指令 2014/30/EU EN 61326-1(Class A） EN55011（Class A, Group 1） EN 61000-3-2 EN 61000-3-3 适用条件：负载线为30m未满, 其他连接本产品的电缆以及电线全部使用3m未满 |
安全性 ＊1 | 适合以下的指令以及规格的要求事项 低电压指令 2014/35/EU，EN 61010-1（Class 1，Pollution Degree 2） |
回路方式 | PWM变频方式 |
环境 | 工作环境 | 室内使用、过电压类别Ⅱ |
工作温度，湿度范围 | 0℃～40℃，20％rh～80％rh（无凝水） |
保存温度，湿度范围 | -10℃～60℃，90％rh以下（无凝水） |
高度 | 2000m为止 |
外部尺寸 | 214W×124（155）H ×350（400）Dmm | 429（450）W×128（150）H ×350（400）Dmm | 429（450）W×128（150）H× 450（510）Dmm | 429（440）W×262（285）H× 520（575）Dmm |
重量 | 约6.5kg | 约11kg | 约16kg | 约32kg |
输入端子 | 插座式 | M4端子台 | M6端子台 | M6端子台 |
输出端子 | M4端子台 | M6端子台 |
配件 | 电源电缆 | 1根带插头 线长：约2.5m | 1根 3芯橡皮绝缘电缆粗细：3.5m㎡ 无插头 线长：约3m | 1套带磁环 单芯电缆3根粗细：5.5m㎡无插头 线长：约3m | 1套 单芯电缆3根粗细：14m㎡无插头 线长：约3m |
磁环 | 1个 | 1个 | 1个 | 1个 |
捆扎带 | 1个 | 1个 | 1个 | 1个 |
CD-ROM ＊3 | 1张 |
装箱单×1份，快速参照手册×各1册（日文/英文），安全使用手册×1册 |
