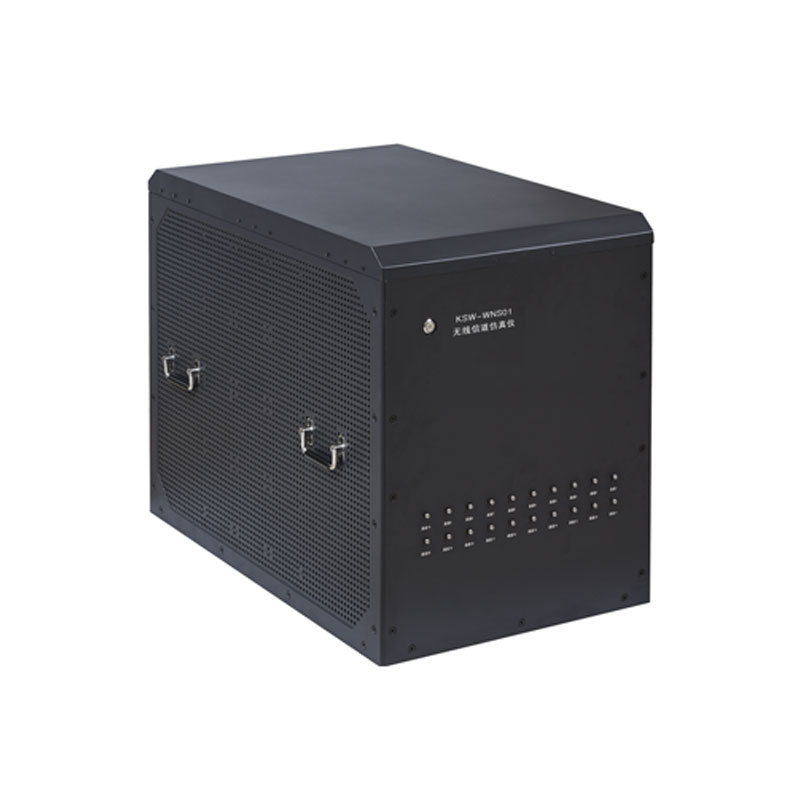

坤恒顺维 无线信道仿真仪 KSW-WNS01

产品概述

KSW-WNS01 无线信道仿真仪即射频交换网络柜，主要用于配合全系统 进行功能性和流程性实验，实现系统联调联试和初步系统验证。该无线网络仿真器具有配置简单，实验组织方便，性价比高的特点。它作为物理层的具体联接，实现了射频信道互连互通以及功率衰减的功能。根据测试需求的不同，KSW-WNS01 可突破测试设备带宽的限制，构架用户自定义的各种无线网络拓扑结构，实现多种方式的连接：

1) 单路一点对多点单个广播网方式的射频通道连接；

2) 多路一点对多点多个广播网同时存在的射频通道连接；

3) 单路点对点的射频通道连接；

4) 多路点对点的射频通道连接。

KSW-WNS01 无线信道仿真仪硬件由如下两个部分组成：

1) 信号调理：一是调理对外双工接口的输入输出信号的功率；二是由高隔离度定向耦合器实现输入信号和输出信号的隔离， 即双工功能；

2) 20×20 矩阵交换：由二十个一分十九功分器和 19×20 个 0.1dB/90dB 程控衰减器构成，可以根据设置的拓扑结构， 实时更新任意被测件之间的衰减值，确保无线网络环境静态仿真的动态特性。

KSW-WNS01 无线信道仿真仪的拓扑结构的编辑通过以下两种方式：

1) 拓扑结构编辑器：KSW-WNS01 无线信道仿真仪提供拓扑结构编辑器，用户编辑完拓扑结构后保存成文件 , 使用时可 下载到 KSW-WNS01 无线信道仿真仪硬件平台中，由硬件平台实现自定义的拓扑结构；

2) 外部控制器：外部设备通过以太网口实时设置 KSW-WNS01 无线信道仿真仪如下的拓扑结构参数：

a) 20×20 矩阵交换参数；

b) 输出信号功率。

主要技术指标
