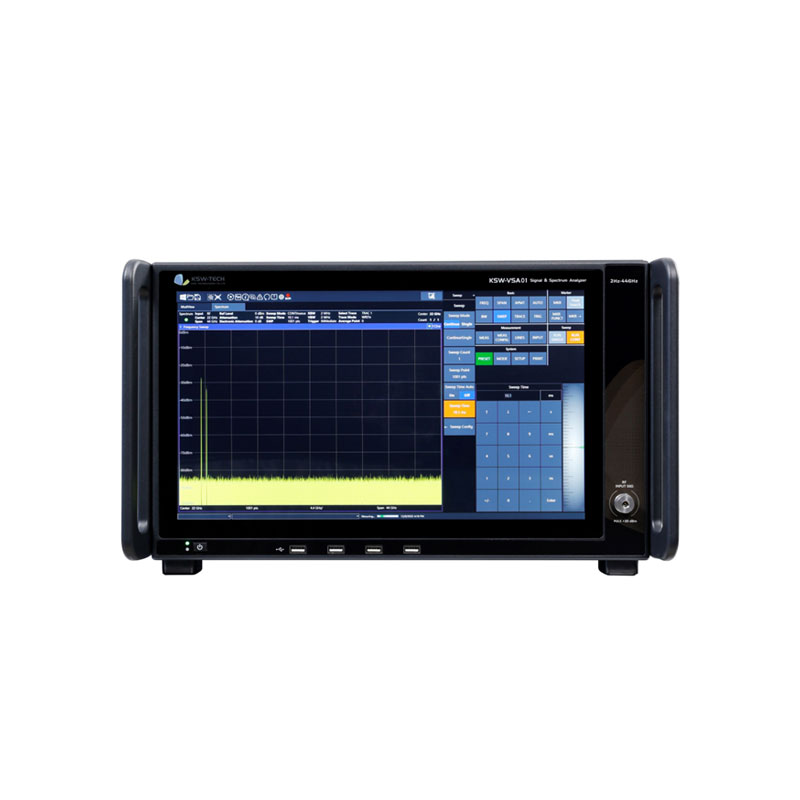

坤恒顺维 频谱分析仪 KSW-VSA01

本底噪声DANL

9kHz~10MHz   -140dBm, -158dBm(开前置放大器)

10MHz~3GHz   -150dBm, -164dBm(开前置放大器)

3GHz~8GHz   -148dBm, -162dBm(开前置放大器)

8GHz~26.5GHz   -141dBm, -157dBm(开前置放大器)

26.5GHz~43.5GHz   -138dBm, -154dBm(开前置放大器)

三阶互调截止点TOI

+20   dBm<3GHz

+15   dBm < 8GHz

+12   dBm < 26.5GHz

+10   dBm < 43.5GHz

相位噪声

＜-135   dBc/Hz @1GHz,10kHz Offset

幅度准确度

频率响应：  50MHz~3.6GHz ±0.2dB

3.6GHz~8.4GHz   ±0.6dB

8.4GHz~26.5GHz   ±0.5dB

26.5GHz~34.5GHz   ±0.6dB

34.5GHz~44GHz   ±0.8dB

绝对幅度准确度=±（0.12dB＋频率响应）

信号分析带宽

10MHz（选件），40MHz（选件），200MHz（选件），500MHz（选件），1GHz（选件）2GHz（选件）

实时信号分析带宽

1GHz

采集存储深度

1.28G   Sample

1.5T   Sample（SSD选件，800MHz带宽）

参考时钟输入

10~100MHz

解调分析

5G   NR上下行、通用数字调制分析VSA、WLAN

信号质量EVM（误差矢量幅度）

<0.37%（5GNR FR1, 2.0 GHz carrier,100 MHz single carrier, 256 QAM, 30 kHz   SCS, DC Punc off @3GHz频点）
