产品概述
以太网分析仪具有多路千兆以太网接口,能生成可配置的以太网测试数据包,为通信网络提供测试信源,通过调整以太网数据流量、插入格式错误的以太网数据包,结合网络测试仪自带的多种测试统计功能,可以评估通信网络的容量,以及通信网络在不同通信压力下的性能表现。以太网测试仪提供2-3层以太网的协议仿真及性能测试,使用音频、视频解析软件,可扩展至2~7层以太网的协议仿真及性能测试,能够满足研发、实验、质量控制、大规模生产等过程中对测试的要求。

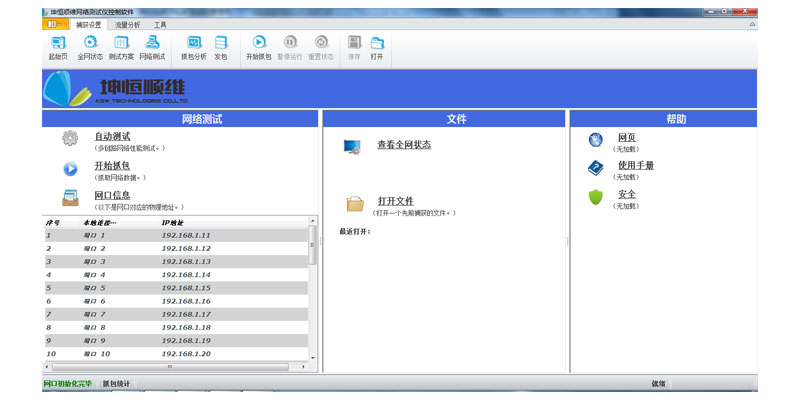

以太网分析仪控制软件界面
产品功能
测试通信网络吞吐量;
测试统计帧丢失率;
测试通信网络节点之间延时;
测试广播帧广播速率;
创建格式错误的数据包,测试通信节点错误帧过滤能力;
捕获和存储网络数据,对数据进行解码和协议分析;
模拟生成各协议字段可配的以太网数据包;
将收到的数据包重新封装转发。
主要技术指标
序号 | 指标名称 | 技术指标 |
1 | 端口数量 | 支持1~32个千兆以太网端口 |
2 | 接口标准 | 10/100/1000BASE-T |
3 | 端口数据速率 | 每个以太网口达到1000Mbps |
4 | 网络延迟测试最小值 | 1.5uS |
5 | 帧时戳分辨率 | 8nS |
6 | 测试报文编辑 | 可编辑报文内容、报文类型、源IP、目的IP、源端口、目的端口等 |
7 | 帧长类型 | 固定、递增、随机 |
8 | 测试数据生成方式 | 自然序列、随机序列、手动编辑 |
9 | 发送模式 | 单次发送、循环发送、触发发送 |
10 | 错误帧 | 长度错误、帧头错误、校验错误 |
11 | 地址跳频 | 支持源IP地址、源MAC地址、源MAC地址、目的MAC地址递增跳变 |
12 | 数据捕获 | 可查看32个网口信息,并同时选择某一或某几个网口进行数据捕获 |
13 | 数据帧过滤规则 | 包含ip、port、udp、ip host 、not udp等 |
