产品详情

产品概述

软件无线电开发平台采用PowerPC+DSP+FPGA的架构设计而成，构造了一个开放性、标准化、模块化的通用硬件平台，各种功能，如工作频段、调制解调类型、数据格式、加密模式、通信协议等，用软件来完成，是具有高度灵活性、开放性的新一代无线通信系统。

产品特点

高达50MHz工作带宽

宽频段工作范围

基于SCA标准的软件架构

多种通信体制的开发演示实例

支持万跳跳频

丰富的算法库

丰富的信号接口

便捷的二次开发接口

应用领域

下一代移动通信原型机开发平台

大规模输入输出无线通信设备

主要技术指标

名称	指标
接收机技术指标	频率范围	2MHz～6GHz
	频率步进	5Hz
	频率XX	2MHz～520MHz：3kHz至20MHz 大于520MHz：1MHz至40MHz 可定制实现：发250MHz，收100MHz
	跳频速率	万跳（小于3GHz频率范围，本振频率切换速度小于5us）
	自动增益控制范围	90dB（可定制实现120dB）
	噪声系数	5dB
	最高接收电平	-10dBm
	射频阻抗	50Ω
发射机技术指标	频率范围	2MHz～6GHz
	频率步进	5Hz
	最大频率XX	50MHz
	跳频速率	万跳（小于3GHz频率范围，本振频率切换速度小于5us）
	最大输出功率	2W
	输出信号功率动态范围	89dB
	输出信号功率步进	1dB
	射频阻抗	50Ω
整机射频技术指标	频率稳定度	10-7
	频率准确度	10-7
	外参考输入频率	5MHz～100MHz
	外参考输入频率步进	1MHz
	射频双工输出通道数	1~4通道（单机）
	射频输入通道数	1~4通道（单机）

算法库

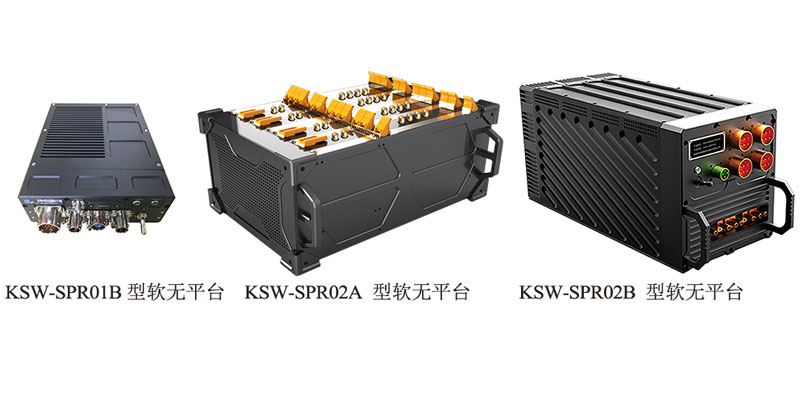

选型指南

名称	KSW-SPR01B	KSW-SPR02A	KSW-SPR02B
类型	小型一体化模块	开发验证平台	实装设备
收发通道	2发2收	1发1收 ~4发4收（可选配）	可定制收发通道数
频率范围	70MHz~6GHz，可外置滤波器提高特定频率特性	1.6MHz~6GHz，内置优化性能的滤波器组	可定制频段
最大输出功率	0dBm 外置功放可定制	可选配400mW、2W 内置功放可定制	0dBm 外置功放可定制
整机尺寸	91( 宽）24（高）173（深）可定制	6U标准VPX板卡	机载式定制机箱（mm) 180（宽）194（高）307（深）
硬件架构	SOC FPGA+射频前端芯片	PowerPC+DSP+FPGA 独立射频调理组件本振组件	DSP+FPGA 独立射频调理组件
电源	12V~28V直流	220V 交流	28V直流

注1：如不配射频板，则设备工作频率范围为70MHz~6GHz；

注2：KSW-SPR02B 型PowerPC主控板为PowerPC+FPGA架构，PowerPC可选1颗或者2颗；

注3：射频板输出功率2W，更大输出功率需定制。
