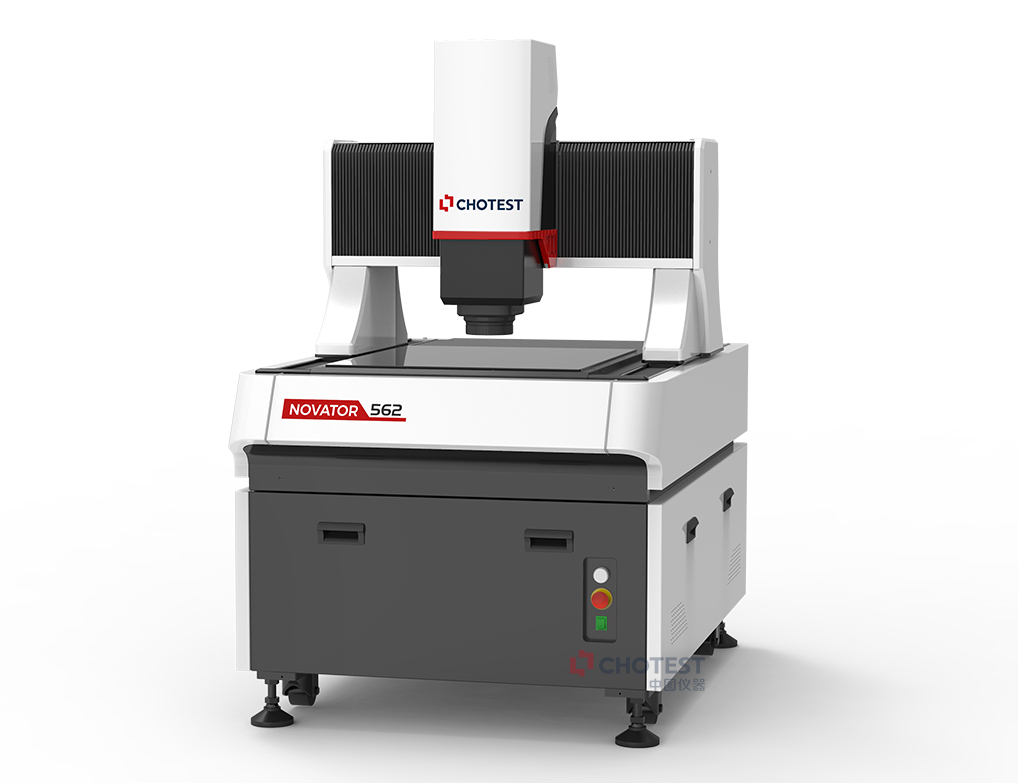

中图 影像仪 Novator系列

Novator系列 影像仪

Novator系列是一种先进的全自动影像测量仪，采用大理石主体机台和精密伺服控制系统，实现高精度运动测量；充分发挥光学电动变倍镜头的高精度优势，将传统影像测量与激光测量扫描技术相结合，实现2.5D和完全意义的3D复合测量。

Novator可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。Novator可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。

产品优势

稳固移动平台、高测量精度

1.精密大理石机台，稳定性好，精度高。

2.精密线性滑轨和伺服控制系统，超低分贝静音级运动。

3.三轴全自动可编程检测，实现复杂特征批量检测。

激光扫描成像、3D复合测量

1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。

2.支持线激光3D扫描成像，可实现3D扫描成像和空间测量。

3.VisionX测量软件支持多种轮廓测量和3D空间测量，无缝连接2D/3D混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源，支持频闪和普通双模式。

2.支持飞拍模式测量，测量效率提升5~10倍。

3.融入中图闪测仪的拼接测量功能，发挥综合优势。

可更换RGB表光、独立升降表光

1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。

2.表光可独立升降，更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量，批量更快

1.程序匹配工件坐标系，自动执行测量流程。

2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。

3.CNC固定坐标系模式下，可快速精确地进行批量测量。

操作简单，轻松无忧

1.具备大幅面导航相机，快速实现工件定位。

2.具有镜头防撞功能，轻松无忧。

3.一体化操作界面，任何人都能轻松设定和测量。

软件功能

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

记录管理功能

1.将所有测量记录进行集中式管理。

2.CNC测量支持扫码枪输入。

3.按工件型号、工件名称、检测日期、工件识别码等进行查询。

数据输出功能

1.可输出Excel、Word、 TXT 报表。

2.支持 AutoCAD 文件的导入和导出。

3.支持实时输出至 excel 模版，可定制模版。

4.输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。

5.支持Q-DAS传输，支持定制远程数据对接。
