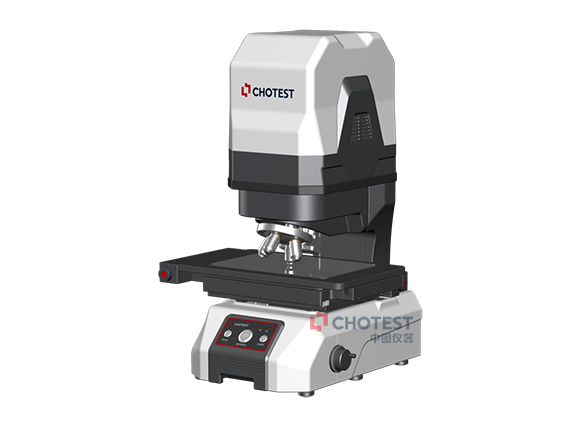

MX3200 显微尺寸测量仪

MX3200显微尺寸测量仪将显微成像与传统影像测量相结合，实现了微小特征的大范围测量。配置电动塔台，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征。尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。

MX3200显微尺寸测量仪可用于精密机械、光通讯器件、精密模具、磁性材料、精密冲压、手机精密配件、医疗器械、钟表、刀具、计量检测等领域。

产品优势

大倍率，超清晰，高精密

1.塔台可以搭载20X、50X的物镜，实现更细小尺寸的测量。

2.超精密显微光学系统，微小的尺寸特征成像清晰。

3.高精度定位，亚像素自动提取，每次都能获得统一稳定的测量结果。

操作灵活、简单

1.电动塔台可以自动切换不同的倍率。

2.精密操作手柄可快速完成载物台平移和Z向定位。

3.一键自动对焦，任何人都能正确对焦。

4.软件操作界面简洁直观，任何人都能轻松设定和测量。

自动、批量、快速测量

1.程序匹配工件坐标系，自动执行测量流程。

2.CNC固定坐标系模式下，可快速精确地进行批量测量。

3.自动保存测量结果，测量完成后可自动输出测量报告，形式多样。

测量软件

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

记录管理功能

1.将所有测量记录进行集中式管理。

2.CNC测量支持扫码枪输入。

3.按工件型号、工件名称、检测日期、工件识别码等进行查询。

数据输出功能

1. 可输出Excel、Word、 TXT 报表和 AutoCAD 文件。

2. 支持实时输出至 excel 模版，可定制模版。

3. 输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。

4. 支持Q-DAS传输，支持定制远程数据对接。
