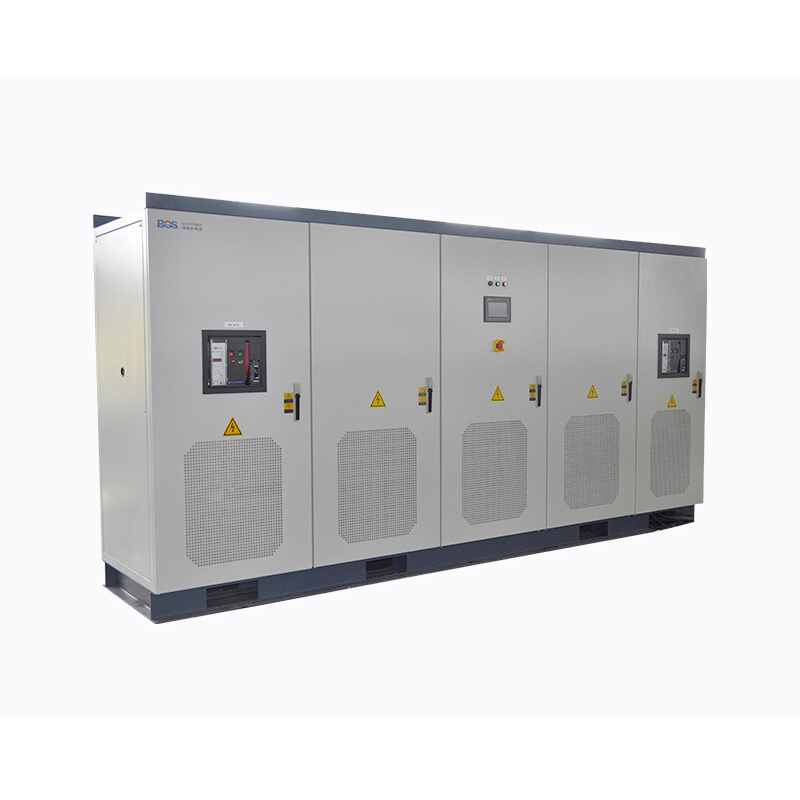

AC2000系列电网模拟器

AC2000系列电网模拟器可用于太阳能发电和风力发电设备的研发、品质验证以及生产阶段。其全四象限运行、能源回馈

以及电压波形编辑功能可符合相关法规（UL 1741SA/IEEE 1547/IEC 62116）以及测试规范要求。用户可根据测试需求

更改相关的参数，如电压、频率、相位变动、三相不平衡及闪变等，以模拟被测试产品所需的电网状态测试条件。电源

具备能源回馈电网的功能，可以有效节约能源，减少运行成本。

产品特点：

1、高清触摸屏显示

2、可选择单相或三相交流输出

3、具备100%能量回馈电网功能，能够四象限运行

4、符合PV inverter、Smart Grid及EV相关产品测试应用

5、可设定电压及频率的变动速率

6、输出电压变化的同步TTL信号

7、可设定电压和电流的输出限制

8、LIST、STEP、PULSE模式做测试电源扰动（PLD）模拟

9、可设定电压波形0~360度开关机角度

10、电压瞬断瞬变模拟（符合LVRT低电压穿越测试）

11、参数量测功能包括个阶电流谐波成分

12、多组测试数据存储

13、谐波和间谐波的失真波形合成

14、通讯接口：GPIB、RS232、RS485、以太网口

技术参数

功能
谐波合成功能	2-50次，可同时注入20种波:总谐波含量不超过额定电压的10%
在线调节功能	可在线调节输出电压、输出频率，可在线切换波形
编程功能	低（零）电压穿越模式、阶梯模式、步阶模式、渐变模式
通讯功能	RS232、RS85、以太网口、GPIB（选配）
保护
保护功能	输入、输出无熔丝开关，电子电路快速侦测过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置
绝缘阻抗	DC500V 20MΩ以上
耐压绝缭	AC1500V 10mA/1min
其他
工作温度	-10℃-45℃
相对湿度	0-90%（非凝结状态）
海拔高度	<2000m
