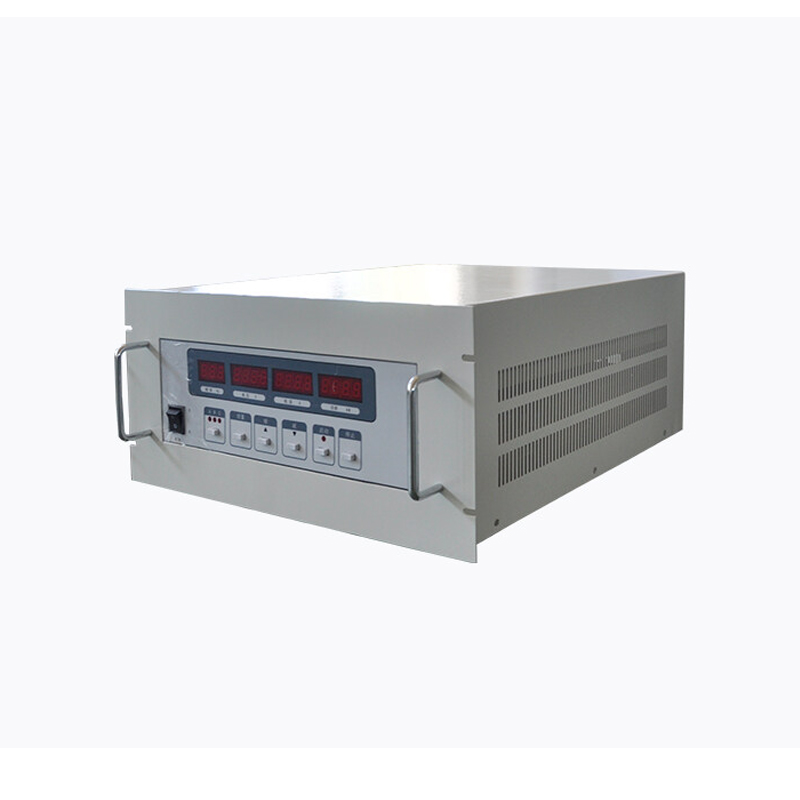

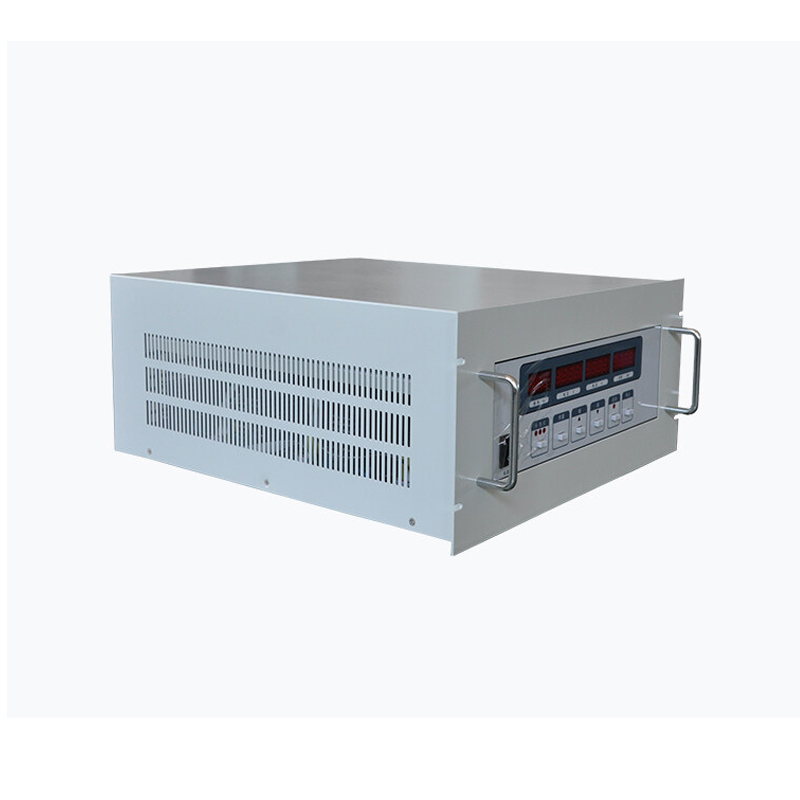

AC400系列 中频静变电源
AC400系列是我公司新的一代航空地面中频电源，在生产检测、维修和维护时提供400Hz的外部供电。产品采用多脉冲整流，高性能DSP作为中央处理器，纯数字测量控制技术，LCD触摸屏显示，造型新颖美观、结构设计合理，具有高稳定性和高可靠性，低失真正弦波输出，动态响应快，飞机供电连锁等功能，而且完全满足室外IP55防护等级，超宽（-40℃~55℃）的工作温度范围，良好的电磁兼容性等，是一台安全、可靠、纯净的高端航空地面电源。
产品特点：
(1)输出频率范围：定频400Hz，调频300Hz~500Hz连续可调。
(2)输出电压模式多：三相电压独立可调，相位差可调，电压上升和下降斜率可调。
(3)抗干扰强：线性电源技术，超低失真率，超低对外干扰。
(4)产品标准化：19英寸标准机架尺寸，或落地式机柜。
(5)散热良好：前面/侧面进风，后部出风，节省散热空间，风机智能调速设计，减少噪音。
技术参数
设备型号 | AC400-11005 | AC400-11010 | AC4A0-11030 | AC400-1105D | AC400-11100 | AC10-31150 | AC400-31200 | AC400-318300 |
设备容量 | 500VA | 1kVA | 3kVA | 5kVA | 10kVA | 15kVA | 20kVA | 30kVA |
输入 |
相数 | 单相两线+PE | 三相四线+PE |
输入电压范围 | 220V±15% | 380V±15% |
输入频率范围 | 50Hz/60Hz±10% |
输出 |
相数 | 单相两线 |
输出电压 | 额定电压115VLN/200VLL,设置范围100.0~130.0V |
电压误差 | ±(0.2%读数值+0.2%满量程值) |
输出电流 | 4.3A | 8.7A | 26.1A | 13.5A | 80.9A | 130.4A | 173.9A | 260.9A |
电流误差 | ±(0.3%读数值+0.3%满量程值) |
输出频率 | 定频400Hz,调频300Hz-500Hz |
量测 |
频率稳定度 | ≤0.01% |
瞬态恢复时间 | ≤20ms |
源电压/负载效应 | ≤1% |
波形失真度 | ≤2%（阻性负载） |
相电压波峰系数 | 1.41±0.1 |
反应时间 | ≤20ms(负载0~100%变化) |
效率 | ≥90% |
过载能力 | 120%1小时，150%1分钟，200%30秒 |
显示 |
显示方式 | 数字式LED显示 | 7寸LCD液晶显示 |
输出电压 | 分辨力：0.1V,精度：0.2%*读数值+0.2%*满量程值 |
输出电流 | 分辨力：0.1A,精度：0.3%*显示值+0.3%*额定输出值 |
输出频率 | 分辨力：0.01Hz,精度：0.05% |
输出功率 | 分辨力：1W,精度：0.45%*读数值+0.45%满量程值 |
功能 |
通讯功能 | 无通讯 | RS485标配:RS232、Ethernct选配 |
保护 |
保护功能 | 输入、输出无熔丝开关，过电压、过电流、过较、过高温及短路并自动跳脱保护及告警装置 |
冷却方式 | 强制风扇制冷 |
绝缘阻抗 | DC500V 20MΩ以上 |
耐压绝缘 | AC1500V/10mA/1min |
其他 |
工作温度 | -10℃-45℃ |
相对湿度 | 0-90%(非凝结状态) |
海拔高度 | <2000m |
防护等级 | IP20/IP55 |
尺寸W*D*H（mm） | 440*410*135 | 440*460*222 | 482*530*222 | 400*660*700(+95) | 450*830*1000(+105) |
重量（kg） | 15 | 34 | 60 | 97 | 190 |
AC400三进三出（10kVA-90kVA）
设备型号 | AC400-33100 | AC400-33200 | AC400-33300 | AC400-33450 | AC400-33600 | AC400-33900
|
设备容量 | 10kVA | 20kVA | 30kVA | 45kVA | 60kVA | 90kVA |
输入 |
相数 | 三相四钱+PE |
输入电压范围 | 380V±15% |
输入频率范围 | 50Hz/60Hz±10% |
输出 |
相数 | 三相四线 |
输出电压 | 额定电压 115VLN/200VLL,设置范围100.0~130.0V |
电压误差 | 士(0.2%读数值+0.2%满量程值) |
输出电流 | 28.9A | 57.9A | 86.9A | 130.4A | 173.3A | 260.9A |
电流误差 | ±(0.3%读数值+0.3%满量程值) |
输出频率 | 定频400Hz,调频300Hz-500Hz |
量测 |
频率稳定度 | ≤0.01% |
瞬态恢复时问 | ≤20ms |
源电压/负载效应 | ≤1% |
波形失真度 | ≤2%（阻性负载） |
三相相位差 | 120°±2° |
相电压波峰系数 | 1.41±0.1 |
反应时间 | ≤20ms(负载0~100%变化) |
效率 | ≥90% |
过载能力 | 120%1小时，150% 1分钟，200% 30秒 |
示 |
显示方式 | 数字式LED显示 | 7寸LCD液晶显示 |
输出电压 | 分辨力：0.1V,精度：0.2%*读数值+0.2%*满量程值 |
输出电流 | 分辨力：0.1A,精度：0.3%*显示值+0.3%*额定输出值 |
输出频率 | 分辨力：0.01Hz,精度：0.05% |
输出功率 | 分辨力：1W,精度：0.45%*读数值+0.45%满量程值 |
功能 |
通讯功能 | RS485标配:RS232、Etherne选配 |
保护 |
保护功能 | 输入、输出无熔丝开关，过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置 |
冷却方式 | 强制风扇制冷 |
绝缘阻抗 | DC500V 20MΩ以上 |
耐压绝缘 | AC1500V/10mA/lmin |
其他 |
工作温度 | -10℃-45℃ |
相对湿度 | 0-90%（非凝结状态) |
海拔高度 | <2000m |
防护等级 | IP20/IP55 |
尺寸W*D*H(mm) | 500*830*1000(+105) | 520*1160*1370(+105) | 650*1420*1365(+105) |
重量（kg） | 166 | 207 | 380 | 460 | 570 | 570 |
AC400三进三出（100kVA-400kVA）
设备型号
| AC400-331000
| AC400-331200
| AC400-331500
| AC400-332000
| AC400-333000
| AC400-334000
|
设备容量 | 100kVA | 120kVA | 150kVA | 200kVA | 300kVA | 400kVA
|
输入 |
相数 | 三相四线+PE |
输入电压范围 | 380V±15% |
输入频率范围 | 50Hz/60Hz±10% |
输出 |
相数 | 三相四线 |
输出电压 | 额定电压115LN/200VLL,设置范围100.0~130.0V |
|
