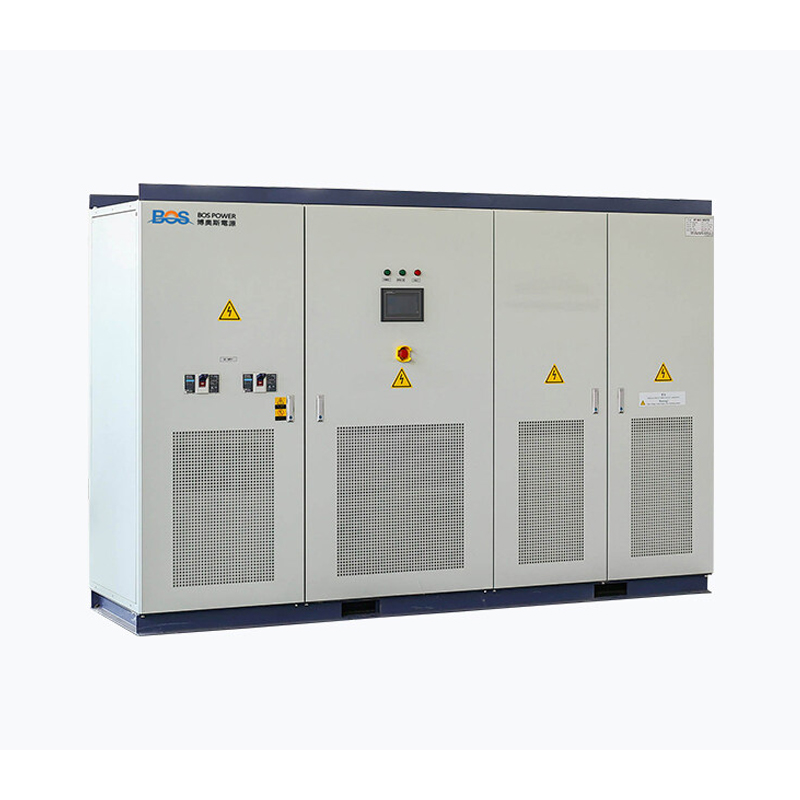

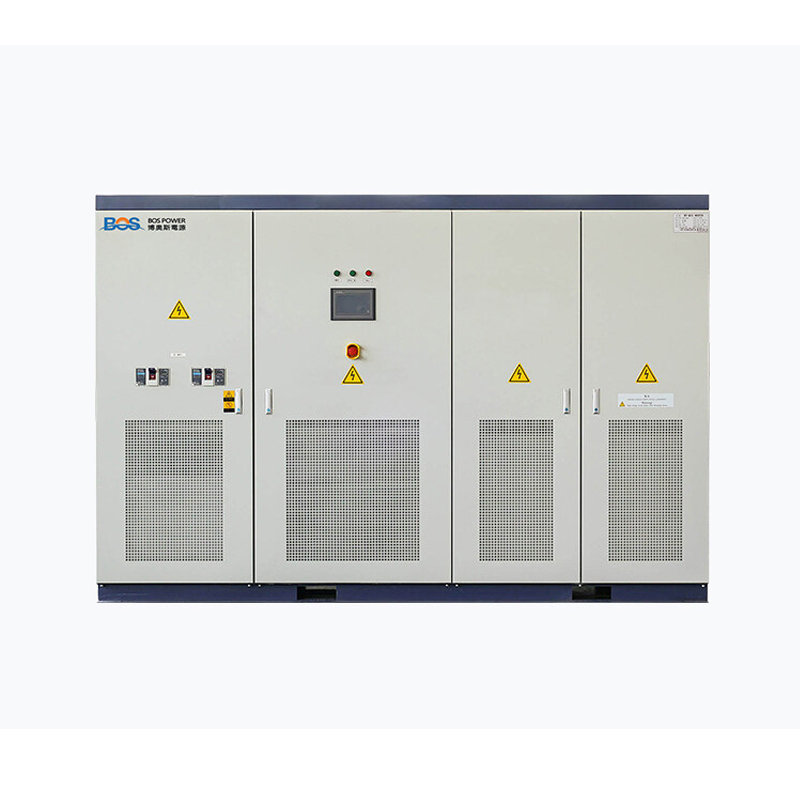

AC60系列 变频电源
AC60系列是将市电通过功率变换电路转变为所需电压和频率的一种电源，其主要特点是提供纯净可靠的正弦波电力输出、低谐波失真、高稳定度的频率和稳压率，可以模拟世界各地不同电压及频率的输出特性，适用于工厂生产线、质量验证、研究开发等应用。
产品特点：
(1)过载能力强：功率单元模块化，可承受3倍额定电流，且不造成压降。
(2)快速动态响应：突加负载电压瞬态变化＜1%，恢复时间＜20ms。
(3)人机交互好：采用7寸，分辨率800*480触摸操作显示屏。
(4)抗干扰强：采用光纤驱动控制，具有极强的抗电磁干扰能力和可靠性。
(5)防护等级高：设备柜体表面静电喷塑处理，对PCB采用喷三防漆及灌胶处理。
技术参数
| 设备型号 | AC60-11010 | AC60-11030 | AC60-11050 | AC60-11100 | AC60-11150 | AC60-11200 | AC60-11300 |
设备容量
| 1kVA | 3kVA | 5kVA | 10kVA | 15kVA | 20kVA | 30kVA |
输入 |
相数 | 单相两线+PE |
输入电压范围 | 220V±15% |
输入频率范围 | 50Hz/60Hz±10% |
输出 |
相数 | 单相两线 |
输出电压 | 范围 | 低档0-150V,高档0-300V(L-N) |
误差 | ±(0.2%读数值+0.2%满量程值) |
输出电流 | 低档 | 9.0A | 27.3A | 45.5A | 90.9A | 136.4A | 181.8A
| 272.7A |
高档 | 4.5A | 13.6A | 22.7A | 45.5A | 68.2A | 90.9A
| 136.4A |
误差 | ±(0.3%读数值+0.3%满量程值) |
输出频率 | 定频：50Hz/60Hz:调频45-65Hz |
量测 |
频率稳定度 | ≤0.01% |
瞬态恢复时间 | ≤20ms |
源电氐/负载效应 | ≤1% |
波形失真度 | ≤2%（阻性负载） |
相电压波峰系数 | 1.41±0.1 |
效率
| ≥90% |
过载能力 | 100%-110%,5min:110%-150%,1min:150%-200%,5s:200%-300%,2s:≥300%立即关断输出 |
显示 |
显示方式 | 数字式LED显示 | 7寸LCD并品显示 |
输出电压 | 分辨力：0.1V,精度：0.2%*读数值+0.2%*满量程值 |
输出电流 | 分辨力:0.1A，精度:0.3%*显示值+0.3%*额定输出值 |
输出频率 | 分辨力：0.01Hz,精度：0.05% |
输出功率 | 分辨力：1W,精度：0.45%*读数值+0.45%满量程值 |
功能 |
在线调节功能 | 可在线调节输出电压、输出频率 |
快捷设置功能 | 可自定义设置10组电压/频率 |
记忆功能 | 掉电记忆功能，可记忆上次输出模式及参数 |
通讯功能 | 无通讯 | RS485标配:RS232、Fthernet选配 |
保护 |
保护功能 | 输入、输出无熔丝开关，过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置 |
冷却方式 | 强制风扇制冷 |
绝缘阻抗 | DC500N 20MΩ以上 |
耐压绝缘 | AC1500V/10m4/1min |
其他 |
工作温度 | -10℃-45℃ |
相对湿度 | 0-90% (非凝结状态） |
海拔高度 | <2000m |
尺寸W*D*H(mm) | 440*410*135 | 440*460*222 | 350*560*600( +95) | 400*660*700(+95) | 500*830*1000(+105) |
重量（kg） | 15 | 34 | 60 | 97 | 100 | 150 | 200 |
AC60三进单出（10kVA-100kVA）
| 设备型号 | AC60-33100 | AC60-33200 | AC60-33300
| AC60-33450
| AC60-33600
| AC60-33900 | AC60-331000
|
设备容量 | 10kVA | 15kVA | 20kVA | 30kVA | 45kVA | 60kVA | 100kVA |
输入 |
相数 | 三相四线+PE |
输入电压范围 | 220V/380V±15% |
输入频率范围 | 50H1z/60Hz±3Hz |
输出 |
相数 | 单相两线 |
输出电压 | 范围 | 低档0-150V,高档0-300V(L-N) |
误差 | ±(0.2%读数值+0.2%满量程值) |
输出电流 | 低档 | 90.9A | 136.4A | 181.8A | 400.1A | 545.5A | 909.1A |
高档 | 45.5A | 68.2A | 90.9% | 204.5A | 272.7A | 454.5A |
误差 | ±(0.3%读数值+0.3%满量程值) |
输出频率 | 定频：50Hz/60Hz:调频45-65Hz |
量测 |
频率稳定度 | ≤0.01% |
瞬态恢复时间 | ≤20ms |
源电压/负载效应 | ≤1% |
波形失真度 | ≤2%(阻性负敬） |
相电压波峰系数 | 1.41±0.1 |
效率 | ≥90% |
过载能力 | 100%-110%,5min:110%-150%,1min:150%-200%,5s:200%-300%,2s:≥300%立即关断输出 |
显示 |
显示方式 | 数字式LED显示 | 7寸LCD液晶显示 |
输出电压 | 分辨力;0.1V，精度;0.2%*读数值+0.25满量程值 |
输出电流 | 分辨力：0.1A,精度：0.3%*显示值+0.3%*额定输出值 |
输出频率 | 分辨力:0.01，精度;0.05% |
输出功率 | 分辨力：1W,精度：0.45%*读数值+0.45%满量程值 |
AC60三进三出（10kVA-100kVA）
设备型号 | ACS0-33100 | AC60-33200 | AC60-33300 | AC60-33450
| AC60-33600 | AC60-33900
| AC60-331000
|
设备容量 | 10kVA | 20kVA | 30kVA | 45kVA | 60kVA | 90kVA | 100kVA |
输入 |
相数 | 三相四线+PE |
输入电压范围 | 380V±15% |
输入频率范围 | 50Hz/60Hz±10% |
输出 |
相数 | 三相四线 |
输出电压 | 范围 | 低档0-150V,高档0-300V(L-N) |
误差 | ±(0.2%读数值+0.2%满量程值) |
输出电流 | 低档
| 30.3A | 60.6A | 90.9A | 136.4A | 181.8A | 272.7A | 303.0A |
高档 | 15.2A | 30.3A | 45.4A | 68.2A | 90.9A | 136.4A
| 151.5A |
误差 | ±(0.3%读数值+0.3%满量程值) |
输出频率 | 定频：50Hz/60Hz:调频45-65Hz |
量测 |
频率稳定度 | ≤0.01% |
瞬态恢复时间 | ≤20ms |
源电压/负载效应 | ≤1% |
波形失真度 | ≤2%（阻性负载） |
三相相位差 | 120°±2 |
相电压波峰系数 | 1.41±0.1 |
效率 | ≥90% |
过载能力 | 100%-110%,5min:110%-150%,1min:150%-200%,5s:200%-300%,2s:≥300%立即关断输出 |
显示 |
显示方式 | 7寸LCD液晶显示 |
输出电压 | 分辨力：0.1V,精度：0.2%*读数值+0.2%*满量程值 |
输出电流 | 分辨力：0.1A,精度：0.3%*显示值+0.3%*额定输出值 |
输出频率 | 分辨力：0.01Hz,精度：0.05% |
输出功率 | 分辨力：1W,精度：0.45%*读数值+0.45%满量程值 |
在线调节功能 | 可在线调节输出电钧、输出频率 |
快捷设置功能 | 可自定义设置10组电压/频率 |
掉电记忆功能 | 可记忆上次输出模式及参数，10组 |
通讯功能 | RS485标配:RS232、Ethernet选配 |
保护 |
保护功能 | 输入、输出无熔丝开关，过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置 |
冷却方式 | 强制风扇制冷 |
绝缘阻抗 | DC500V 20M以上 |
耐压绝纔 | AC150OV/10mA/1min |
其他 |
工作漏度 | -10℃-45℃ |
相对湿度 | o-90%（非凝结状态） |
海拔高度 | <2000m |
尺寸W*D*H(mm) |
