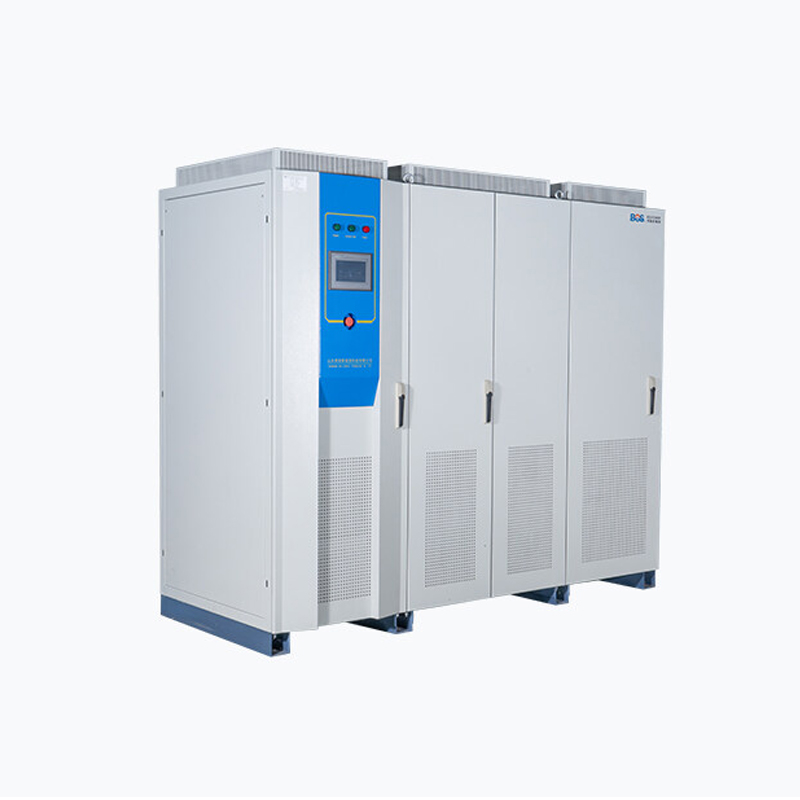

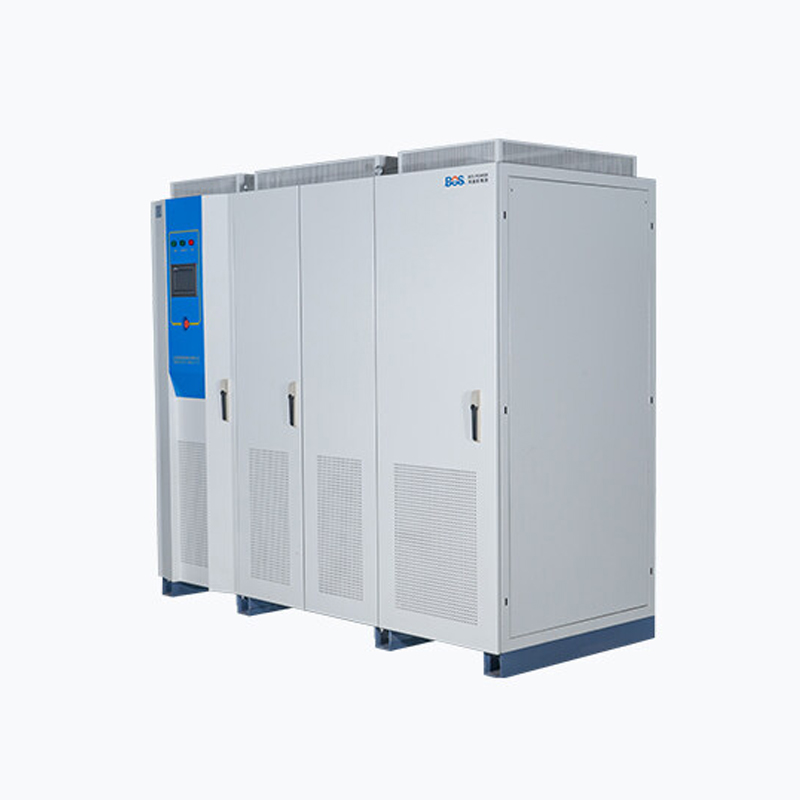

山东博奥斯 可编程双向直流电源 BD系列

品牌名称：博奥斯

产品型号：BD系列

获取报价 加入询盘
产品规格
产品介绍
内置交流隔离变压器+LC交直流滤波，输入输出电气隔离。
采用英飞凌高压IGBT模组两级变换，纯数字化工频隔离电源。
可将能量回馈电网：同时具有电源、负载两种特性。
DCDC侧采用载波移相电路，使直流输出侧精度更高，纹波更小。
能实现输出的电压范围宽、精度高、动态响应快的特点。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

BD系列 可编程双向直流电源

BD系列高精度双向直流电源是双向充放电装置，采用两级变换结构IGBT式高精度，高可靠性，可编程，自动运行的直流电源，直流输出特性具有高精度及高动态响应特性，并具有自动双向运行功能，采用全数字控制，控制精度高，响应速度快，输出调节范围广，输出具有可编程功能，通过不同的控制可适用于多种场合。



产品特点：

(1)内置交流隔离变压器+LC交直流滤波，输入输出电气隔离。

(2)采用英飞凌高压IGBT模组两级变换，纯数字化工频隔离电源。

(3)可将能量回馈电网：同时具有电源、负载两种特性。

(4)DCDC侧采用载波移相电路，使直流输出侧精度更高，纹波更小。

(5)能实现输出的电压范围宽、精度高、动态响应快的特点。

(6)输出具有恒压、恒压限流、恒流、恒功率、恒阻模式。

(7)直流支撑电容选用高压薄膜电容，性能可靠寿命长。

(8)直流输出侧采用高压直流熔断器，可有效进行短路保护。

电源主控部分采用全数字控制电路，主控芯片为TI公司DSP芯片。

技术参数

设备型号

BD系列

额定功率

40kW

80kW

150kW

300kW

400kW

500kW

额定电流

100A

300A

500A

667A

1000A

1000A

额定电压

400V

266V

300V

449V

400V

500V

交流侧特性

电源制式

三相四钱+PE

电压范围

AC 400V(±15%)

频率范围

50Hz(±10%)

功率因数

≥0.99

直流侧特性

电压范围

DC 24V-1000V

电压精度

≤0.2%F.S

电压显示精度

≤0.2%F.S

电流范围

±100A

±300A

±500A

±667A

±1000A

±1000A

电流精度

≤0.2%F.S

电流显示精度

≤0.2%F.S

电压纹波

≤0.2%F.S

整机效率

≥92%

回馈特性

交流电压

AC 342V-440V

交流频率

47Hz-53Hz

功率因数

≥0.99

切换时间

≤10ms

回馈效率

支持满量程功率回馈

显示与通讯

显示功能

LCD触摸屏

通讯功能

RS485/RS232/以太网口

使用环境

工作环境

环境温度-5℃~45℃，相对湿度0~95%的情况下可满载24小时不停工作


防护等级

IP21

冷却方式

风扇强制风冷

海拔高度

≤2000m

其他特性

保护功能

缺相、过热、过压、限压、恒功率、过流、短路、超载

耐压强度

AC1500V/1min/10mA

绝缘电阻

≥100MΩ

噪音

≤75dB(A)

尺寸(宽*深*高)mm

650*650*1680

1000*1000*1960

1200*1000*1900

1800*1000*1900

2400*1000*2060

2400*1000*2060
