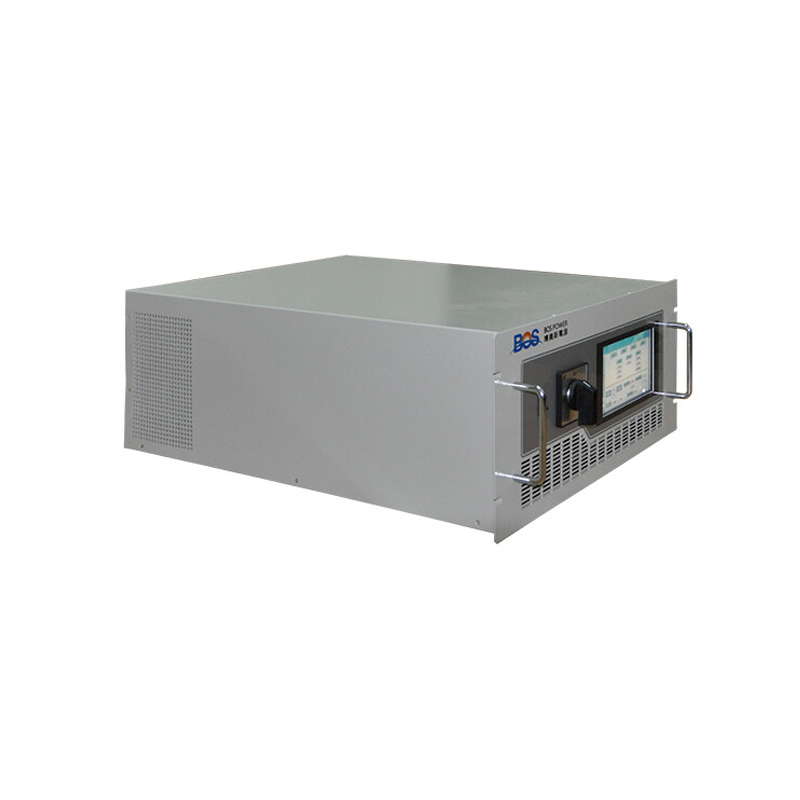

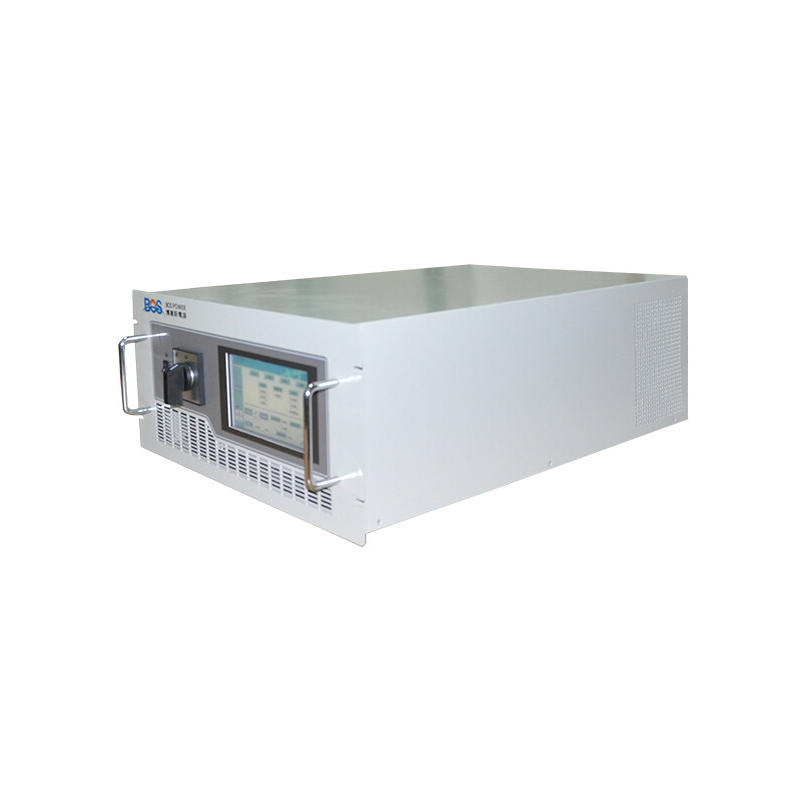

BSD系列 模块化直流电源
BSD系列直流电源是一款采用新功率变换元件的高功率密度稳压稳流源，小巧的桌面型结构，齐全的保护功能，人性化
的设计，能够满足不同客户的需求。本机型电路拓扑采用先进的谐振ZVS电路结构，效率高，相同体积下，可增加50 %
以上的功率冗余。功率器件采用5倍以上设计冗余，保证在严酷环境下机器的自身损耗和发热量，增加连续使用的可靠性。
本机PCB采用防潮处理，常规室外环境下，可稳定可靠工作。本机还具有多达9总的保护功能，轻松应对各类突发情况。
产品特点：
(1)恒电压、恒电流两种工作模式；
(2)采用高频PWM和全桥变换技术，整机效率高；
(3)高功率密度设计，主要机型兼顾标准机柜，便于在各种场合使用；
(4)LCD显示，操作直观，使用方便；
(5)10组非易失性快捷参数组保存和读取；
(6)优良的输出稳定性:源电压效应<0.2%，负载效应<0.2%，温漂<0.04%，时漂<0.3%；
(7)输出引线压降补偿功能，保证大电流下的终端电压准确性；
(8)序列测试功能：5组，每组10步，可循环3000次；
(9)模拟接口功能(选配):启动、停止、报警、0-5V或者0-10V模拟控制输出；
(10)支持RS232(标配)，RS485(选配)；
(11)保护功能完备:输入缺相保护、输入过欠压保护、输出短路保护、输出过压保护、输出过流保护或限流保护，内部过热保护。
技术参数
设备型号 | BSD-35-6K | BSD-35-9K | BSD-35-15K | BSD-35-30K | BSD-35-60K | BSD-35-120K | BSD-35-240K |
设备功率 | 6kW | 9kW | 15kW | 30kW | 60kW | 120kW | 240kW |
输入交流指标 |
|
输入电源制式 | 三相四线+PE |
输入电压范围 | 380V±20% |
输入频率范围 | 50Hz±10% |
输出直流指标 |
|
输出电压范围 | DC 0-35V |
输出电流范围 | 0-200A | 0-300A | 0-500A | 0-1000A | 0-2000A | 0-4000A | 0-8000A |
源效应 | ±0.1% |
负载效应 | ±0.2% |
纹波 | Vrms：120mV， Vpp：500mV | Vrms：160mV， Vpp：800mV |
系统性能 |
|
保护功能 | 输入缺相保护，输入过欠压、输出过欠压、过流、过热、短路保护，限流保护 |
电源效率 | ≥85% |
瞬态响应时间 | ≤10ms |
压降补偿 | 4V |
记忆功能 | 10组记忆存储，掉电记忆功能 |
序列测试功能 | 5组序列测试，每组10步设置，每步3种工作模式，最大3000次循环 |
模拟接口 | 启动、停止、报警、0-5V或者0-10V模拟控制输出 |
温漂 | 0.04%Vmax C |
时漂 | 0.3%Vmax |
显示通讯 |
|
显示方式 | LCD触摸屏 |
设置精度 | 电压：≤±1%(读数)，电流：≤±1%(读数+量程) |
通信功能 | RS232(标配)/RS485(选配) |
使用环境 |
|
工作环境 | 环境温度-5℃~45℃，相对湿度0~95%的情况下可24小时不停工作 |
防护等级 | IP21 |
冷却方式 | 风扇强制风冷 |
海拔高度 | ≤2000m |
其他特性 |
耐压强度 | AC1500V/1min/无击穿 |
绝缘电阻 | ≥100MΩ |
噪音 | ≤70dB(A) |
尺寸(宽*深*高) |
|
|
|
|
|
|
|
设备型号 | BSD-60-K | BSD-60-9K | BSD-60-15K | BSD-60-30K | BSD-60-60K | BSD-60-120K | BSD-60-240K |
设备功率 | 6kW | 9kW | 15kW | 30kW | 60kW | 120kW | 240kW |
输入交流指标 |
|
输入电源制式 | 三相四线+PE |
输入电压范围 | 380V±20% |
输入频率范围 | 50Hz±10% |
输出直流指标 |
|
输出电压范围 | DC0-60V |
输出电流范围 | 0-100A | 0-150A | 0-250A | 0-500A | 0-1000A | 0-2000A | 0-4000A |
源效应 | ±0.1% |
负载效应 | ±0.2% |
纹波 | Vrms：180mV， Vpp：750mV | Vrms：280mV， Vpp：1200mV |
系统性能 |
|
保护功能 | 输入缺相保护，输入过欠压、输出过欠压、过流、过热、短路保护，限流保护 |
电源效率 | ≥85% |
瞬态响应时间 | ≤10ms |
压降补偿 | 4V |
记忆功能 | 10组记忆存储，掉电记忆功能 |
序列测试功能 | 5组序列测试，每组10步设置，每步3种工作模式，最大3000次循环 |
模拟接口 | 启动、停止、报警、0-5V或者0-10V模拟控制输出 |
温漂 | 0.04%Vmax C |
时漂 | 0.3%Vmax |
显示通讯 |
|
显示方式 | LCD触摸屏 |
设置精度 | 电压：≤±1%(读数) |
电流：≤±1%(读数+量程) |
通信功能 | RS232(标配)/RS485(选配) |
使用环境 |
|
工作环境 | 环境温度-5℃~45℃，相对湿度0~95%的情况下可24小时不停工作 |
防护等级 | IP21 |
冷却方式 | 风扇强制风冷 |
海拔高度 | ≤2000m |
其他特性 |
|
耐压强度 | AC1500V/1min/无击穿 |
绝缘电阻 | ≥100MΩ |
噪音 | ≤70dB(A) |
尺寸(宽*深*高) |
|
|
|
|
|
|
|
设备型号 | BSD-120-6K | BSD-120-9K | BSD-120-15K | BSD-120-30K | BSD-120-60K | BSD-120-120K | BSD-120-240K |
设备功率 | 6kW | 9kW | 15kW | 30kW | 60kW | 120kW | 240kW |
输入交流指标 |
|
|
|
|
|
|
|
输入电源制式 | 三相四线+PE |
输入电压范围 | 380V±20% |
输入频率范围 | 50Hz±10% |
输出直流指标 |
|
输出电压范围 | DC 0-120V |
输出电流范围 | 0-50A | 0-75A | 0-125A | 0-250A | 0-500A | 0-1000A | 0-2000A |
源效应 | ±0.1% |
负载效应 | ±0.2% |
纹波 | Vrms：200mV， Vpp：800mV | Vrms：350mV， Vpp：1200mV |
系统性能 |
|
保护功能 | 输入缺相保护，输入过欠压、输出过欠压、过流、过热、短路保护，限流保护 |
电源效率 | ≥85% |
|
