产品详情

吉时利2302 型单通道模拟电池与吉时利2306 型双通道电池充电器/ 模拟器是专门针对电池供电的便携式产品（如蜂窝电话、无线设备和可穿戴设备）的研发与测试而设计的。这些精密电源具有超快的瞬态响应能力，其输出特性可与真实电池相媲美。这两种电源采用了独特的可变输出电阻技术，其电压输出完全可以模拟电池的响应（美国专利号6,204,647）。即使待测器件（DUT）从待机状态（低电流）到射频发射状态（高电流）进行快速跳变，它们也能够提供稳定的电压输出。此外，它们还能够通过测量直流电流和脉冲负载电流来监测待测器件（DUT）的功耗。吉时利2302和2306 型电池模拟通道可以通过编程，模拟放电的可充电电池，从某个单独的充电器或吉时利2306 型的充电模拟通道吸收充电电流。

主要特点

对瞬态负载电流具有超快响应
可选择单通道或双通道电源
为电池供电设备的开发和测试而优化
可变输出电阻，用于模拟电池响应(美国专利号6,204,647)
脉冲峰值、均值和基值电流测量
直流电流灵敏度 100nA
电流逐级测量功能
灌电流高达 3A
引线开路检测
内置数字电压计
以太网通讯 ( 仅 2306-LAN)

特点	优势
超快响应瞬态负载电流	提供与实际电池完全相同的输出特性。
可变输出电阻	允许模拟电池的内部电阻。
脉冲峰值、平均值和基线负载电流测量	支持测量负载电流进行功耗验证或分析。
100nA 直流电流灵敏度	为监视电池供电产品的睡眠模式低电流提供所需的灵敏度。
电流级别测量功能	支持在各种设备操作状态水平下测量负载电流。
接收高达 3A	就像一个电子负载，允许这些电源模拟放电的可充电电池，用于测试电池充电器或电池充电器控制电路的性能。
打开感应导线检测	指示远程感应导线是否存在中断，或者远程感应导线与测试夹具的连接是否存在开路。
内置数字电压表	允许在测试系统的任何位置测量 –5V 到 +30V 直流的信号，其额定准确度与电源电压回读相同。

选型表

型号	说明	输出个数	最大电压	最大电流	连接能力
2303	带有回读功能的高速高精度电源，45W，5mA	1	15V	5A	GPIB
2302	电池模拟器	1	15V	5A	GPIB
2308	便携式设备电池充电器/模拟器	2	15V	5A	GPIB
2306-LAN	Dual Channel Battery Charger/Simulator	2	15V	5A	LAN

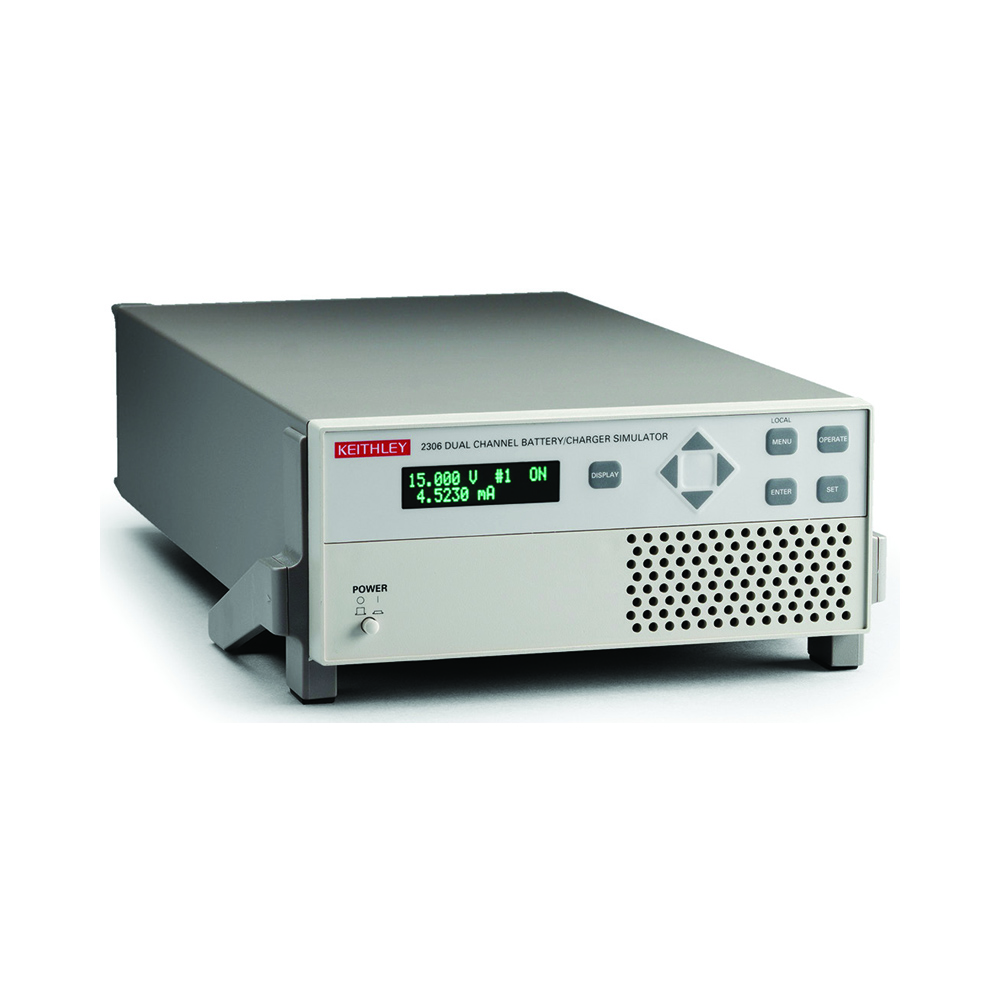

2306	双通道电池充电器/模拟器	2	15V	5A	GPIB
2306-PJ	双通道电池充电器/模拟器，500mA	2	15V	5A	GPIB
