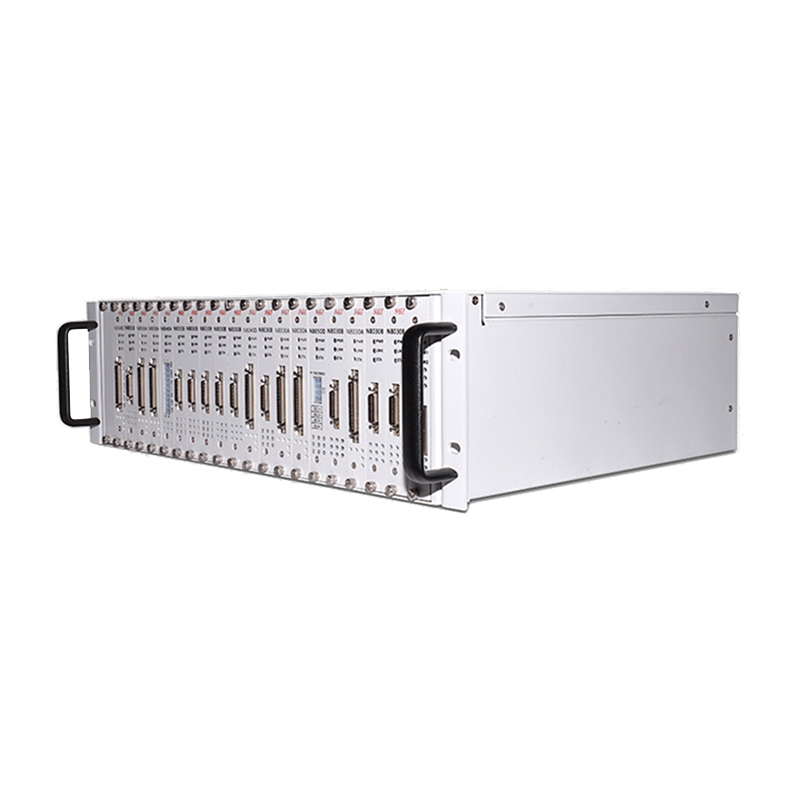

恩智 测控主机 N8000A0

品牌名称:恩智

产品型号:N8000A0

产品规格
产品介绍
N8000A0采用标准19英寸3U机箱,支持21个4HP(20.32mm)宽度插卡,针对高通道密度测控应用场景。背板采用NXI架构设计,包含16个100Mbps和3个1000Mbps吞吐量数据接口。同时配备4路双向硬同步线和1路同步时钟,用于板卡间同步操作。
渠道商
产品详情

N8000A0采用标准19英寸3U机箱,支持21个4HP(20.32mm)宽度插卡,针对高通道密度测控应用场景。背板采用NXI架构设计,包含16个100Mbps和3个1000Mbps吞吐量数据接口。同时配备4路双向硬同步线和1路同步时钟,用于板卡间同步操作。

性能特点:

■  超高集成度,可节省宝贵空间

■  无需工控计算机,控制灵活方便

■  板卡式标准模块设计,可任意组合

■  通用以太网接口,可无限扩展通讯距离

■  高吞吐速率,带宽高达2000Mbps

■  高精度同步机制

■  超强扩展性,板卡数量不受限制

■  板卡种类丰富,适用范围宽广

■  通讯接口开放,用户可自行开发兼容板卡

■  板卡间通讯信道隔离,降低调试复杂性

■  每通道独立以太网接口,高带宽、高实时性

■  高压板卡跟系统地电气隔离,安全可靠

■  标准19英寸机箱,方便上机架

■  极高性价比

功能与优势

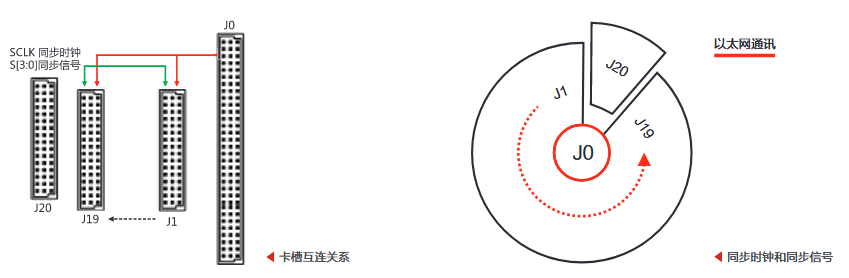

通信卡J0和其他槽位的互连关系:









各个槽位功能定义如下表:







背板背面配有2个电源接口:P1和P2功能定义如下:

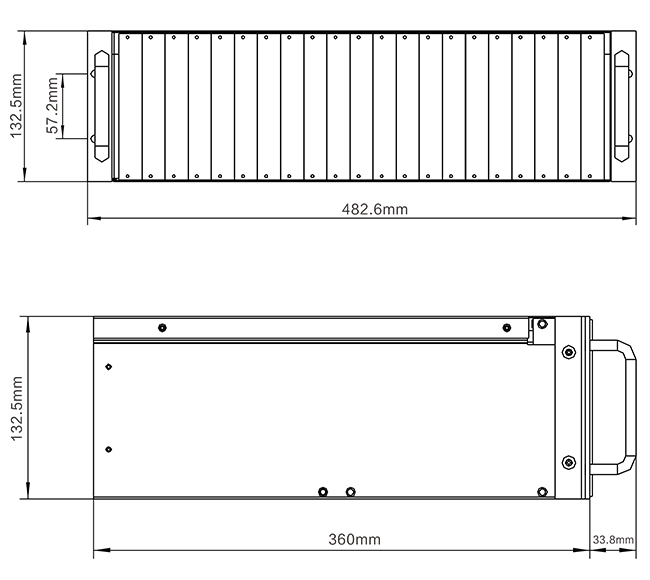

产品尺寸
