是德科技 2 端口 E 频段精简系列 VNA 系统 N5253E2

产品概述

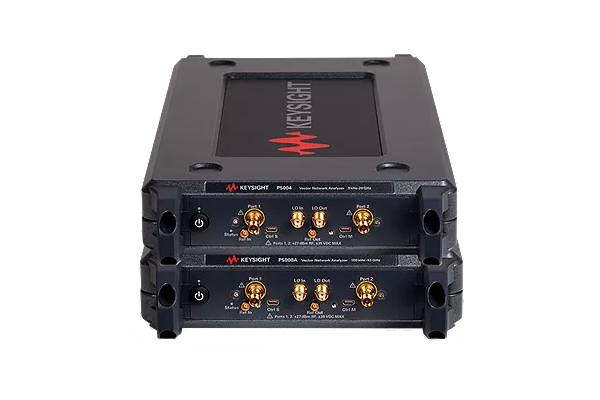

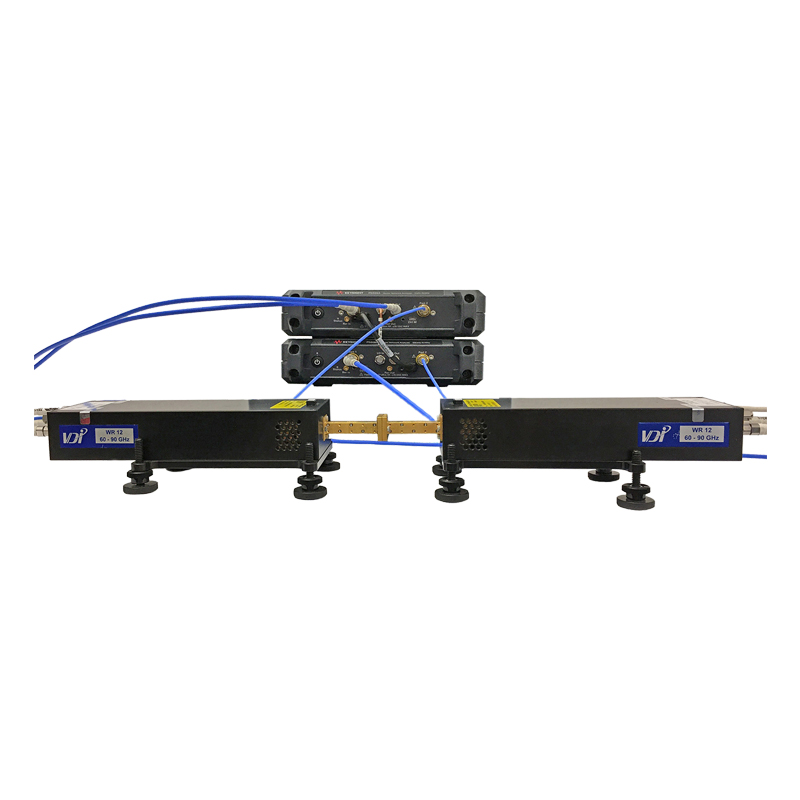

N5253E2 提供了一款经济适用的毫米波（mmWave）矢量网络分析解决方案，适用于进行 E 频段的 2 端口 S 参数测量。 是德科技为在 E 频段进行毫米波测量设计了一款经济型解决方案，其中包含两台 2 端口精简系列矢量网络分析仪（VNA）和两个 N5252AW12 VDI 扩频器。 这两个精简系列 VNA（P5004A 和 P5008A）也可以单独使用，分别执行高达 20 GHz 和 53 GHz 的 2 端口 S 参数测量。

在 E 频段的频率范围内执行双端口 S 参数测量：60 GHz 至 90 GHz；

比基于 PNA 的 E 频段 VNA 更经济；

动态范围：100 dB 最小值，110 dB 典型值；

测试端口功率：+13 dBm 典型值；

利用功率传感器选件，在测试端口处进行功率校准；

专用的扩频器模块只可与是德科技精简系列或 PXI VNA 配合使用；

包括波导校准套件；

两个 2 端口精简系列 VNA 也可以单独使用（P5004A 可执行高达 20 GHz 的测量；P5008A 可执行高达 53 GHz 的测量）。

扩展仪器的频率范围，提高准确度

通过添加扩频模块，可以克服矢量网络分析仪固有的微波测量限制，实现高度准确的测量。 使用 N5253E2 E 频段 VNA 系统，您可以：

通过内置的毫米波（mmWave）对话框，在各个波导频段扩频器之间轻松切换

调整功率电平，执行更高频率和准确度的测量

使用外部波导传感器（系统中未包括）增强测试端口处的功率校准
