N5253E3

是德科技 2 端口 E 频段 VNA，使用精简系列 53 GHz 4 端口网络分析仪 N5253E3

品牌名称：是德科技

产品型号：N5253E3

获取报价 加入询盘
产品规格
产品介绍

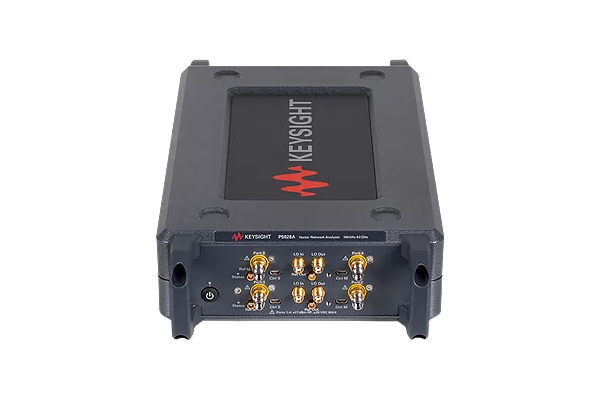

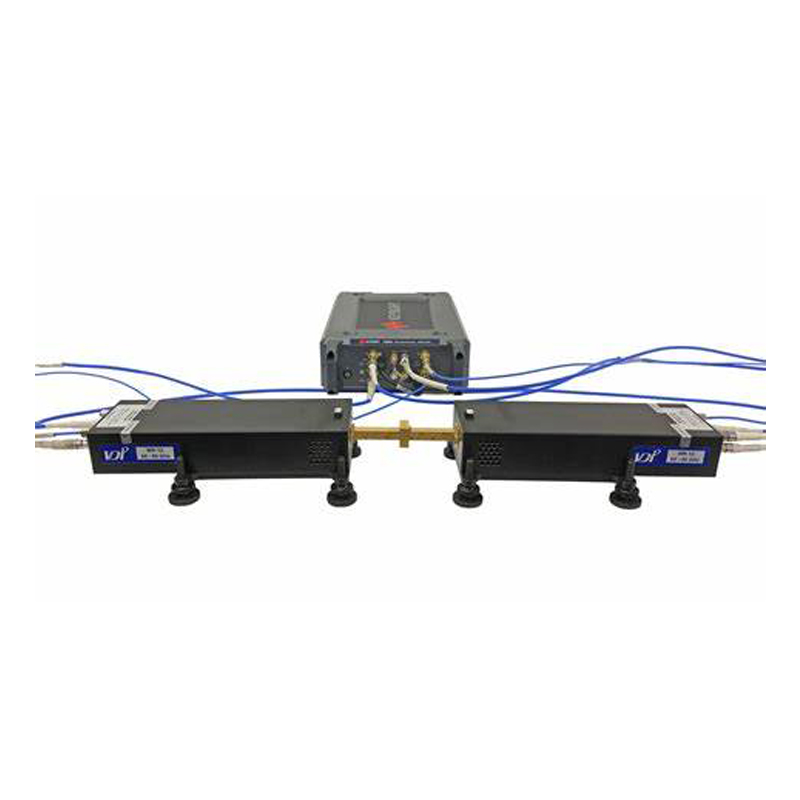

N5253E3 提供了一款经济适用的毫米波（mmWave）矢量网络分析解决方案，适用于进行 E 频段的 2 端口 S 参数测量。 是德科技为在 E 频段进行毫米波测量设计了一款经济型解决方案，其中包含一台 4 端口 P5028A 精简系列矢量网络分析仪（VNA）和两个 N5252AW12 VDI 扩频器。 P5028A 也可以单独使用，执行高达 53 GHz 的 4 端口 S 参数测量。
资料下载
索取PDF产品资料
渠道商
产品详情

产品概述

N5253E3 提供了一款经济适用的毫米波（mmWave）矢量网络分析解决方案，适用于进行 E 频段的 2 端口 S 参数测量。 是德科技为在 E 频段进行毫米波测量设计了一款经济型解决方案，其中包含一台 4 端口 P5028A 精简系列矢量网络分析仪（VNA）和两个 N5252AW12 VDI 扩频器。 P5028A 也可以单独使用，执行高达 53 GHz 的 4 端口 S 参数测量。



在 E 频段的频率范围内执行双端口 S 参数测量：60 GHz 至 90 GHz；

比基于 PNA 的 E 频段 VNA 更经济；

动态范围：100 dB 最小值，110 dB 典型值；

测试端口功率：+13 dBm 典型值；

利用功率传感器选件，在测试端口处进行功率校准；

专用的扩频器模块只可与是德科技精简系列或 PXI VNA 配合使用；

包括波导校准套件；

精简系列 P5028A 4 端口 VNA 可以单独使用，执行高达 53 GHz 的测量。



扩展仪器的频率范围，提高准确度


通过添加扩频模块，可以克服矢量网络分析仪固有的微波测量限制，实现高度准确的测量。 使用 N5253E3 E 频段 VNA 系统，您可以：

通过内置的毫米波（mmWave）对话框，在各个波导频段扩频器之间轻松切换；

调整功率电平，执行更高频率和准确度的测量；

使用外部波导传感器（系统中未包括）增强测试端口处的功率校准。



技术指标

动态范围

110dB   (typical)

动态范围

BW   = 10 Hz: 100 dB minimum, 110 dB (typical)

频率范围

60GHz   to 90GHz

最大频率

90GHz

最大输出

+13dBm

内置端口数量

2ports

输出功率

+13dBm   (typical)

稳定度

n/a
