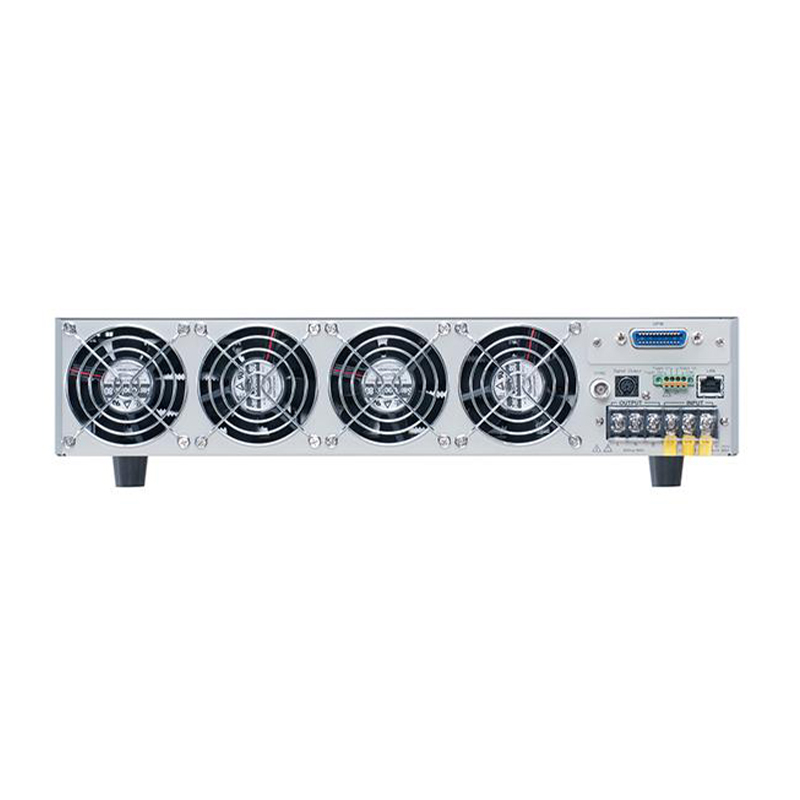

台湾固纬 交流电源 APS-7000

额定功率

500VA

1000VA

输出电压

0   ~ 310.0 Vrms

0   ~ 310.0 Vrms

输出频率

45.00   ~ 500.0 Hz

45.00   ~ 500.0 Hz

最大电流(r.m.s)

0   ~ 155 Vrms

4.2   A

8.4   A

0   ~ 310 Vrms

2.1   A

4.2   A

最大电流(peak)

0   ~ 155 Vrms

16.8   A

33.6   A

0   ~ 310 Vrms

8.4   A

16.8   A

总谐波失真(THD)

≤0.5%   在45 ~ 999.9Hz (电阻性负载)

峰值因数

≥4

电压调节率

0.1%   (%满刻度)

负载调节率

0.5%   (%满刻度)

响应时间

<   100µS

设定值

电压

范围

155   Vrms / 310 Vrms

分辨率

0.01   V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms

精度

±   (0.5%设定值 + 2位)

频率

范围

45   ~ 500 Hz

分辨率

0.01   Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz

精度

±   0.02%设定值

电源开/关相位角

范围

0   ~ 359°

分辨率

1°

精度

±   1° (45 ~ 65 Hz)

测量

电压(r.m.s)

范围

0.20   ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms

分辨率

0.01   V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0   ~ 310.0 Vrms

精度

±   (0.5%读值 + 2位)

频率

范围

45   ~ 500 Hz

分辨率

0.01   Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz

精度

±   0.1 Hz

电流(r.m.s)

范围

2.00   ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A

分辨率

0.01   mA, 0.1 mA, 0.001 A, 0.01 A

精度

±   (0.6%读值 + 5位) , 2.00 ~ 350.0   mA / ± (0.5%读值 + 5位) , 0.300   ~ 3.500 A / ± (0.5%读值 + 3位) ,   3.000 ~ 10.00 A

电流(peak)

范围

0.0   ~ 40.0 A

分辨率

0.1   A

精度

±   (1%读值 + 1位)

功率(W)

分辨率

0.01   W, 0.1 W, 1 W

精度

±   (0.6%读值 + 5位) , 0.20 ~ 99.99   W; ± (0.6%读值 + 5位) , 100.0 ~   999.9 W; ± (0.6%读值 + 2位) ,   1000 ~ 9999 W

视在功率(VA )

分辨率

0.01   VA, 0.1 VA, 1 VA

精度

±   (1%读值 + 7位) , 0.20 ~ 99.99 VA   / ± (1%读值 + 7位) , 100.0 ~   999.9 VA / ± (1%读值 + 5位) ,   1000 ~ 9999 VA

功率因数

范围

0.000   ~1.000

分辨率

0.001

精度

±2%读值 + 2位

常规

远程输出信号

Pass,   Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF

同步输出信号

输出信号10 V, BNC类

预设数

10   (0~9数字键)

保护

OCP,   OPP, OTP

序列/模拟/编程功能

内存数

10   (0~9数字键)

步骤数

0   ~ 255 Step (每个序列)

步进时间设置范围

0.01   ~ 999.99 S

步进方式

Constant,   Keep, Linear Sweep

参数

输出范围, Mode of AC, 频率, 波形(仅正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或无限),   jum-to, step coad, Branch 1, Branch 2, 触发输出

序列控制

Start,   Stop, Hold, Continue, Branch 1, Branch 2

环境条件

工作温度

0   ~ +40 ℃

存储温度

-10   ~ +70 ℃

工作湿度

20   ~ 80% RH (无凝结)

存储湿度

小于80%   RH(无凝结)

PC远程控制接口

标配

USB   Host, LAN

选配

GPIB   / RS232 & USB; PLC控制板，用于NF; PLC控制板，用于EXTECH

输入电源

1ψ   AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家)

尺寸

430(W)×89(H)×400(D)   mm; 约24Kg

430(W)×89(H)×560(D)   mm; 约38Kg

规格调整恕不另行通知     APS-7000GD1DH
