是德科技 PXIe 高性能系统模块 M9023A

产品概述

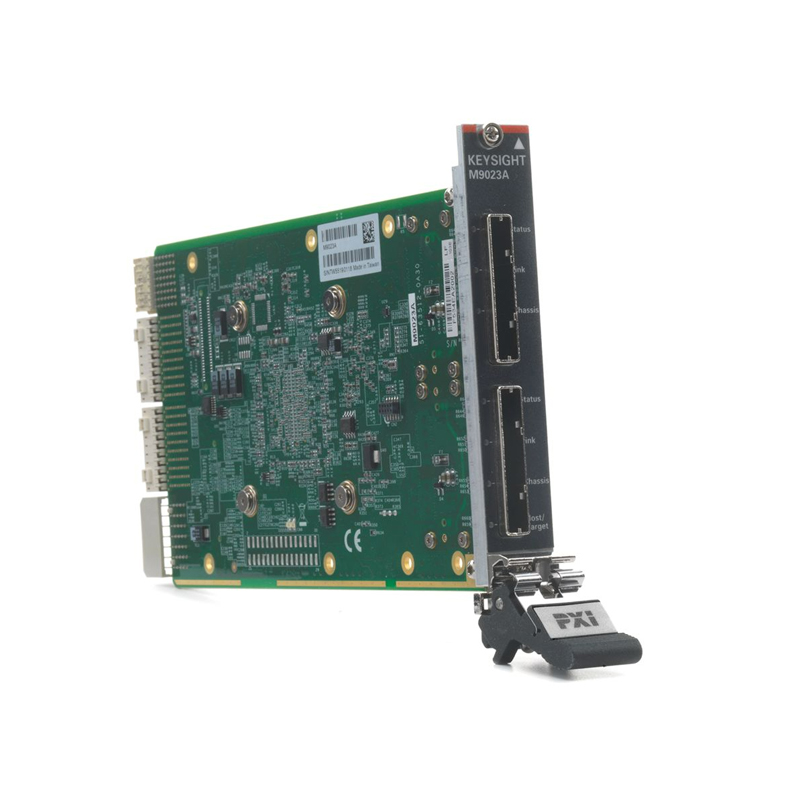

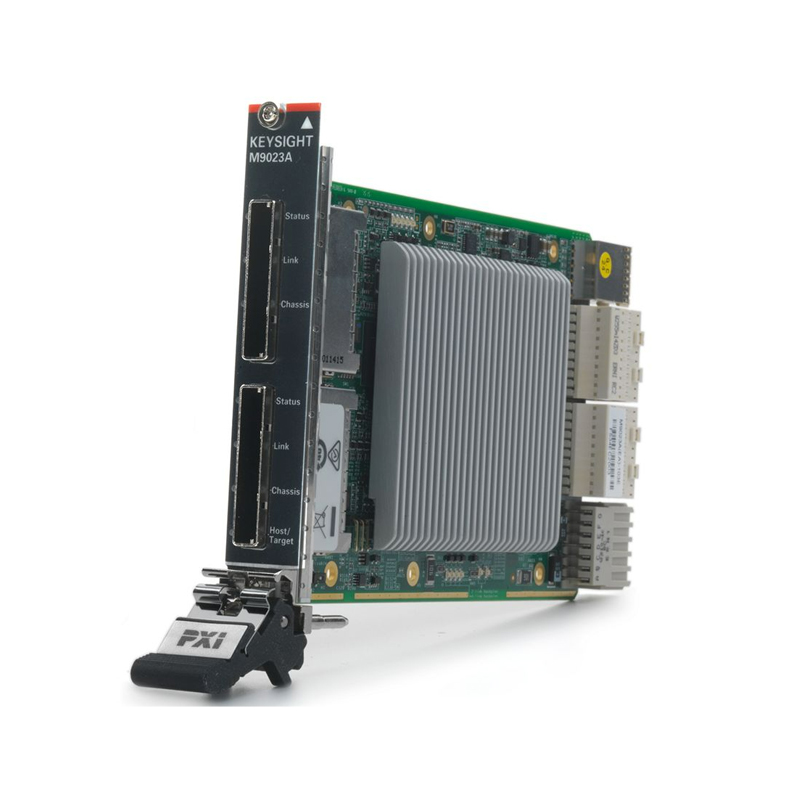

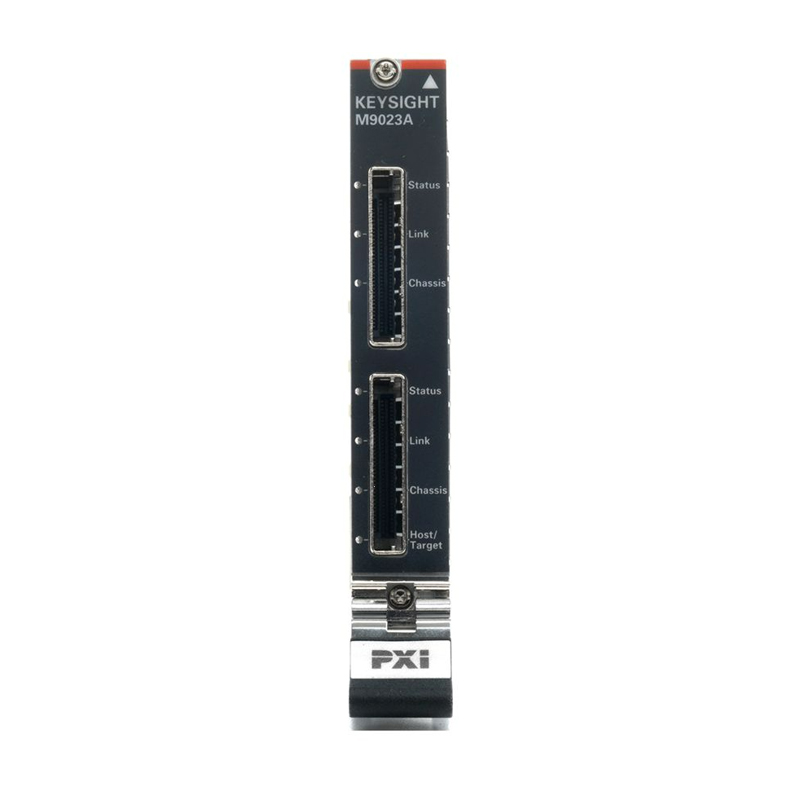

M9023A 是一款 PXIe 系统模块，安装在 PXIe 机箱的系统插槽中。 与适合的主机适配器结合使用时，它可以在主机 PC 与机箱之间提供高数据带宽的连接。 M9023A 能够进行灵活的配置：每个卡都拥有两个 Gen 3 x8 PCIe 电缆链路，能够在每个端口上实现高达 8 GB/s 的速度。 这两个端口可以结合用于一条 x16 电缆链路，提供高达 16 GB/s 的速度。 这意味着您可以使用高性能台式或机架安装式计算机来构建数据密集型系统。

当采用 2x8 模式配置时，M9023A 可通过菊花链配置在多机箱系统中使用。 此配置的额外优势是，菊花链配置不需要占用仪器插槽。 一个端口将会连接 M9048B，另一个端口将会连接后续机箱中的 M9022A、M9023A 或 M9024A。 或者，M9023A 可以与 M9037A PXIe 嵌入式控制器结合使用，在多机箱系统互连两个或更多个机箱。

为确保最出色的性能，M9023A 应采用 x16 模式配置，并搭配使用 Gen 3 x16 主机 PC 卡（例如 Keysight M9049A）。 在所有应用场景中，还应使用经过测试，能够达到 Gen 3 速度的 x8 PCIe 电缆，例如 Keysight Y1202A 或 Y1203A。

应用

使用外部计算机控制 PXIe 机箱的应用

多机箱应用

强大功能

1 插槽 3U 模块，在 PXIe 机箱的系统插槽中使用

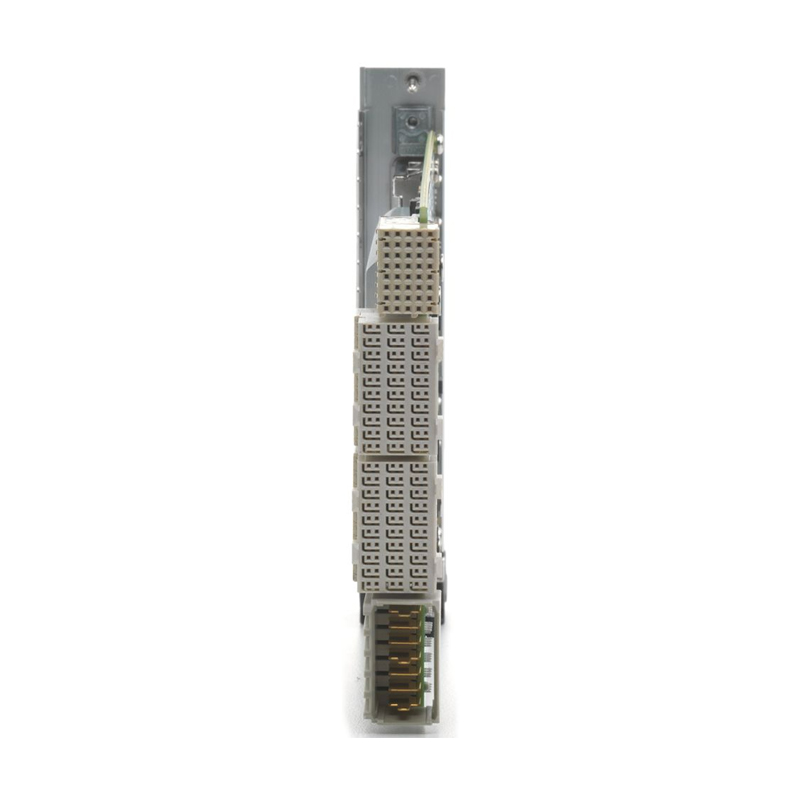

能够以 4 链路（4x4）或 2 链路（x8、x16）配置连接至 PXIe 背板

标配 x8 PCIe 连接器，与标配 PCIe 电缆结合使用

性能特征

高性能 Gen 3 PCIe 电缆链路

高数据带宽（单插槽高达 8 GB/s，x16 模式达 16 GB/s）

技术指标
