产品概述

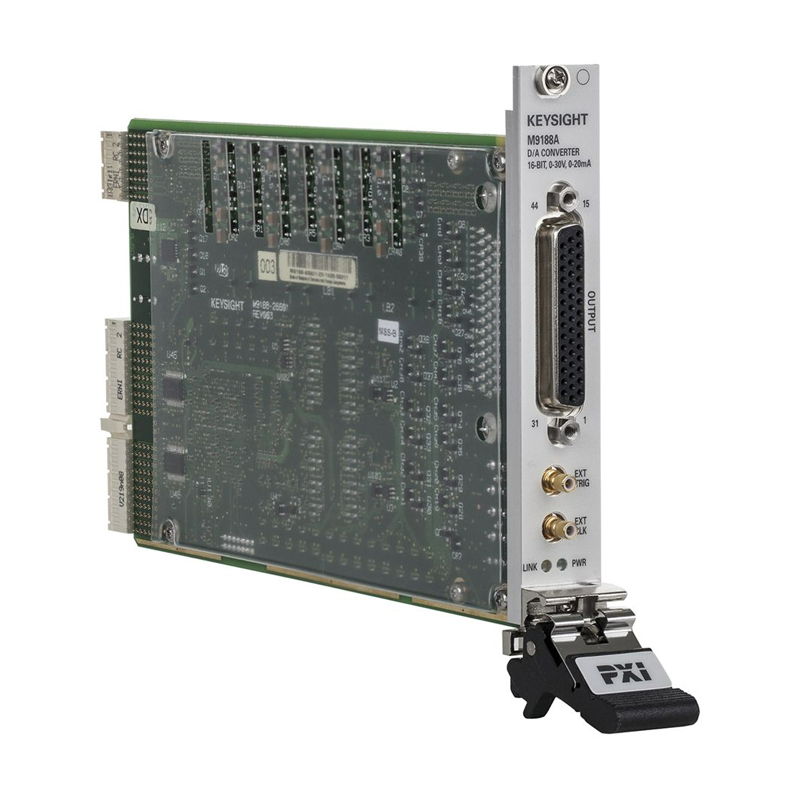

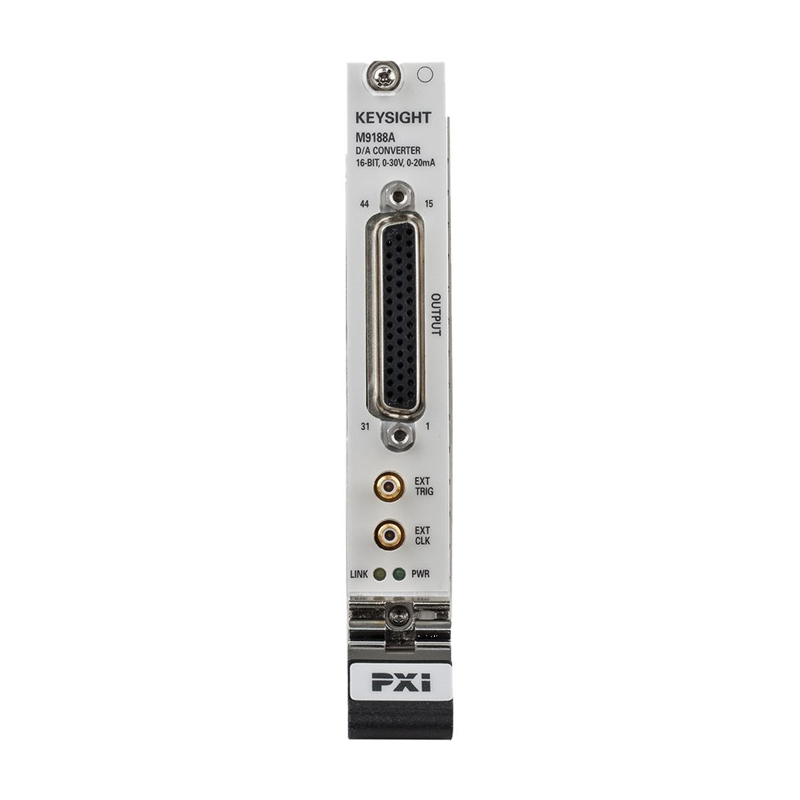

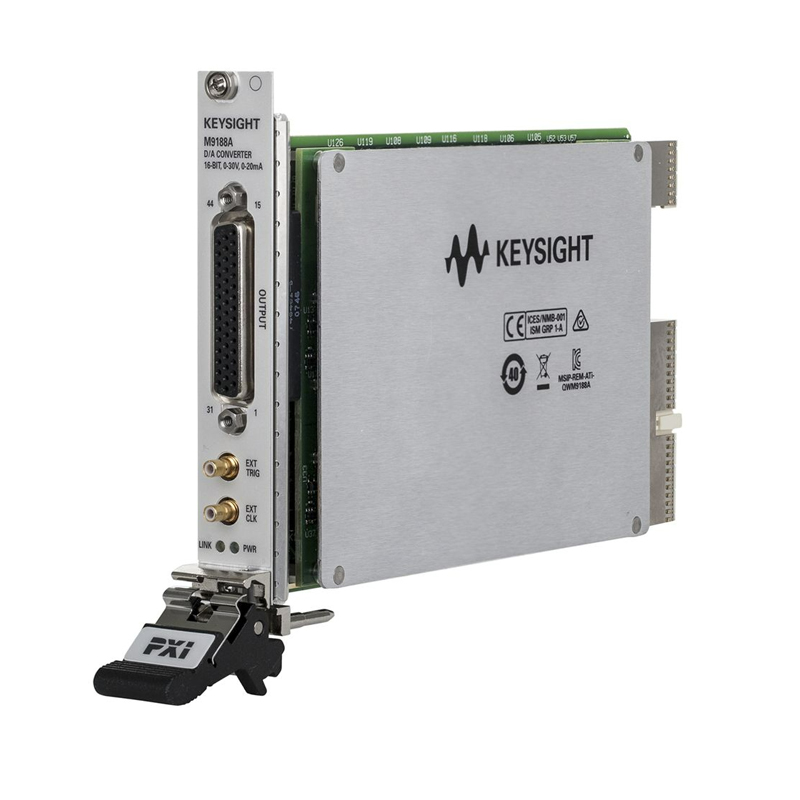

M9188A 是一款 PXI 单插槽单极动态模拟数字转换器,具有 16 个通道,能够提供常用的高电压波形。 它包括 4 个隔离模块(bank),每个模块有 4 个通道。
M9188A 具有高电压输出功能,可满足 0V 至 +30V 的电压测试需要,因此在用于发动机电子控制单元等最高需要 +30V 电压的应用时,无需设计和开发额外的信号调理电路。
M9188A 能够提供高达 +20mA 的动态电流源信号,无需使用额外的变流器或电源测量单元(SMU)即可满足应用测试对电流源信号的需求。
M9188A 的另一项独有特性是可与输出放大器一起使用,提供从短路到温度过高等多种保护。 每个通道都配有输出断路开关,能够在模块和应用之间提供隔离。
M9188A 为每个通道配备 1 MB 存储器,能够仿真采样周期为 2µs 至 512 µs 的波形。 此特性使 M9188A 还可以充当基础型任意波形发生器(ARB),提供更新速率高达 500kSa/s 的波行。
产品特点
16 个可同时工作的通道,单插槽 PXI 卡
输出电压:0 V 至 +30 V,电流:0 mA 至 +20 mA
16 位分辨率,500kSa/s 更新速率/通道
存储器容量:1 MB/通道
