M9186A
M9186A

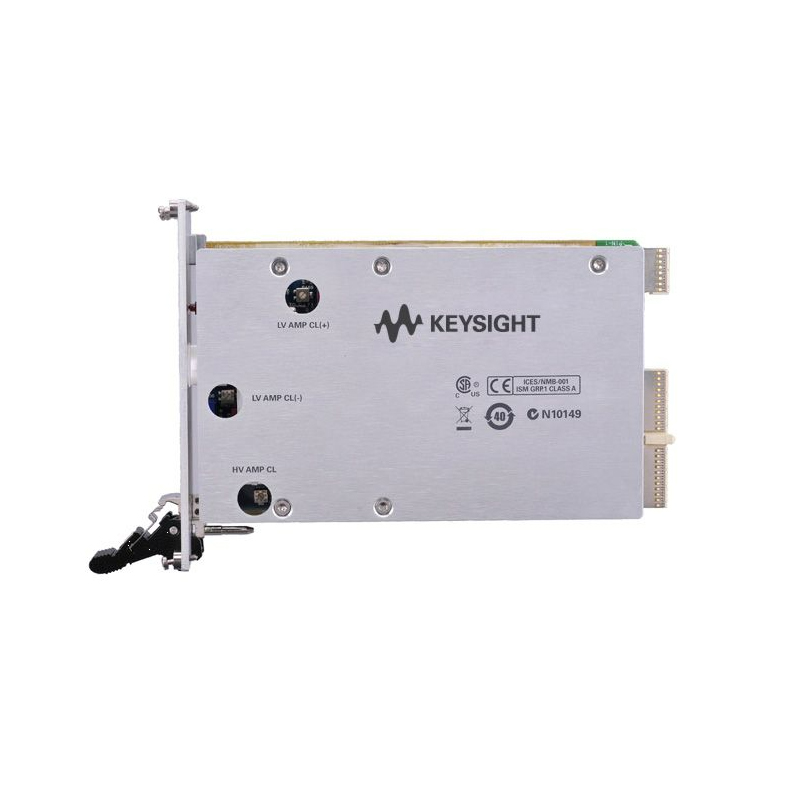

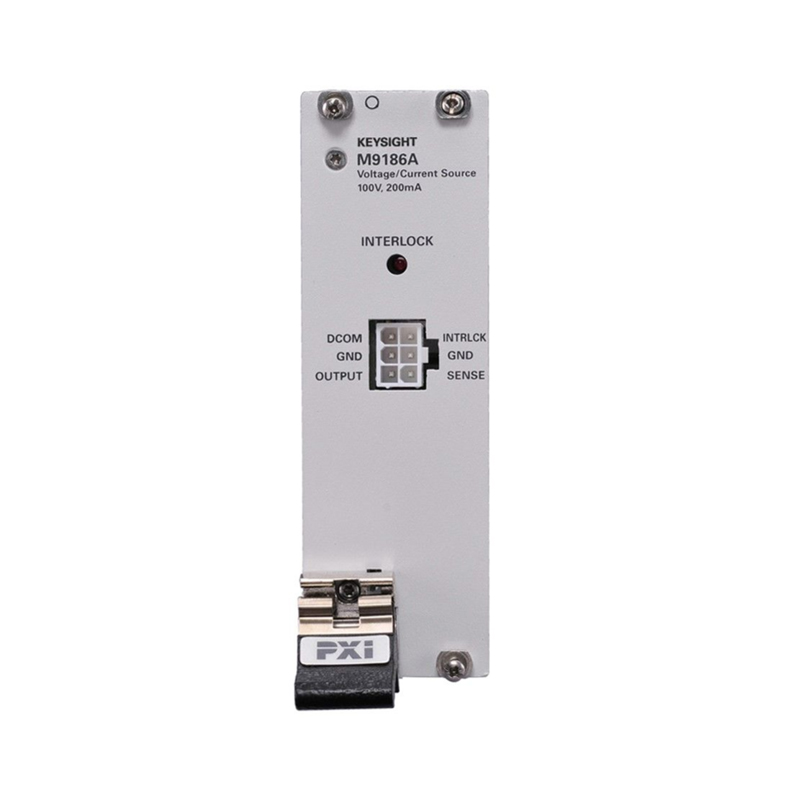

是德科技 PXI 隔离单通道电压/电流源 M9186A

品牌名称：是德科技

产品型号：M9186A

获取报价 加入询盘
产品规格
产品介绍
这个电压/电流源能够输出电压并测量所产生的电流，或输出电流并测量所产生的电压。 它包括两个独立的放大器，分别标记为“低压”和“高压”并共享同一个输出连接。 “低压”放大器提供了最高 16V 的电压和最高 200 mA 的电流；而“高压”放大器提供了最高 100 V 的电压和最高 20 mA 的电流。
资料下载
索取PDF产品资料
渠道商
产品详情

产品概述

这个电压/电流源能够输出电压并测量所产生的电流，或输出电流并测量所产生的电压。 它包括两个独立的放大器，分别标记为“低压”和“高压”并共享同一个输出连接。 “低压”放大器提供了最高 16V 的电压和最高 200 mA 的电流；而“高压”放大器提供了最高 100 V 的电压和最高 20 mA 的电流。

低压放大器通常适用于放大 I/O 引脚参数泄露、偏置电流、阻抗、阈值和钳位电压。 高压放大器适用于验证是否有钳位二极管作为模块输出来驱动电感负载。 这两个放大器均可以检测恒压下的电流大小。

高压放大器配有一个独特的安全互锁电路，一旦互锁电路受到破坏，它会自动禁用高压放大器并断开所有继电器。 这可以防止可能出现的危险高电压毁坏被测器件。 互锁电路通过连接到夹具上的外部限位开关等方式使用，其状态通过模块前面板上的 LED 指示。



以应用为中心的技术指标

16 V 电压/ 200 mA 电流量程，可以满足电压/电流要求

高准确度电流检测适用于泄漏测试



功能

隔离电压源

具有可编程电压限制的隔离电流源

互锁功能可提供安全保护



性能特性

低量程：±16 V @ 200 mA

高量程：-10 V 至 100 V，电流高达 20 mA
