产品概述

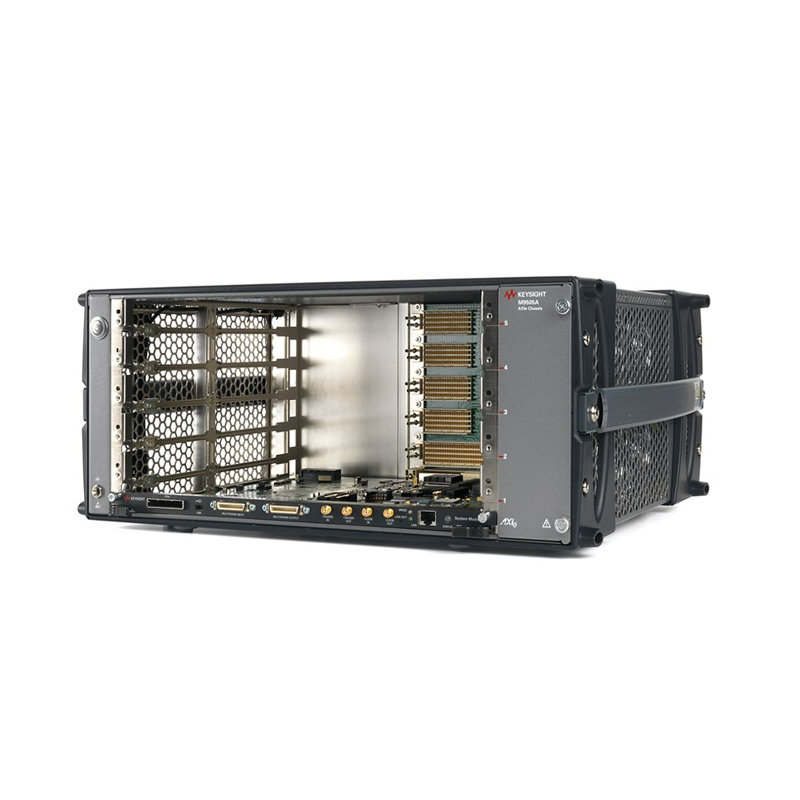

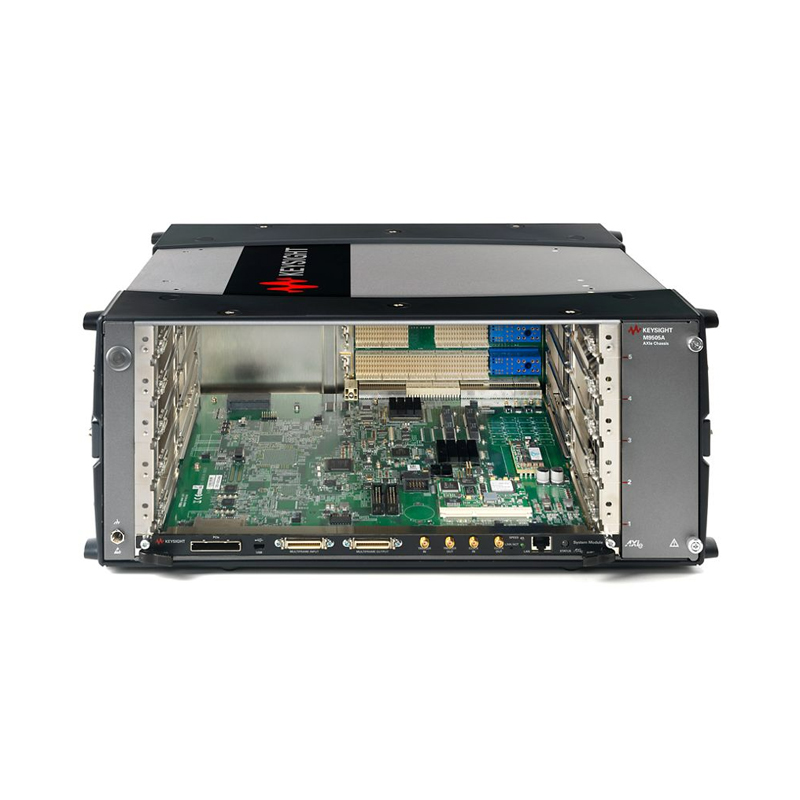

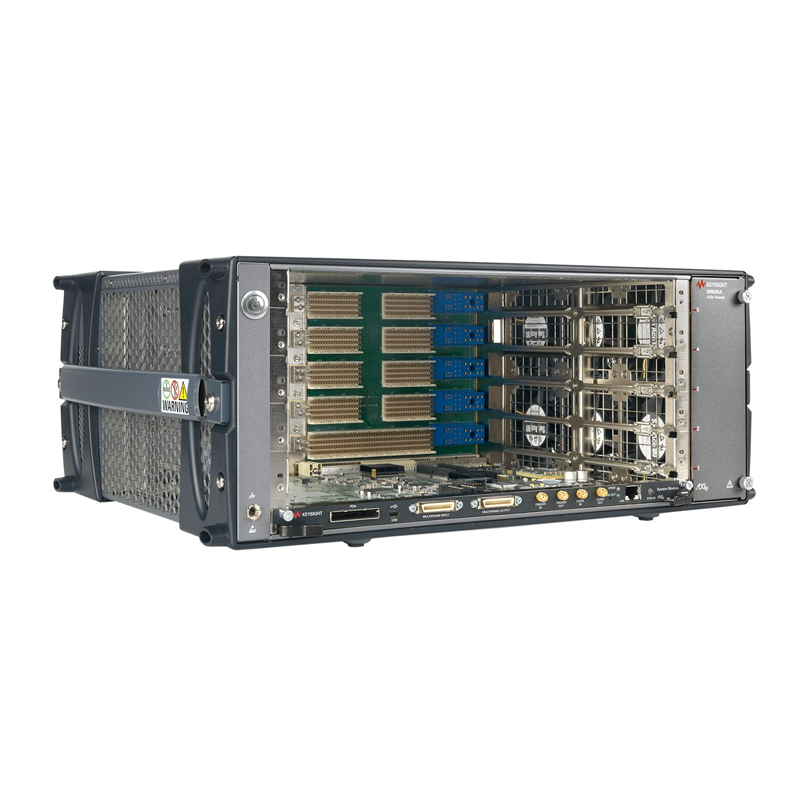

M9505A AXIe 机箱与 AXIe 1.0 标准完全兼容。它包括不占用仪器插槽的嵌入式系统模块(ESM)。该系统模块执行 AXIe 标准中包含的机箱管理功能。此外,它还提供 PCI 和 LAN 接口,用于连接到外部计算机、外部时钟和触发连接器以及是德独有的机箱间同步功能连接器。M9505A 中的本地总线最多有 62 对,符合 AXIe 标准的要求。将 M9505A 与 M9048A PCIe 台式适配器结合使用,可以达到最高的系统带宽。

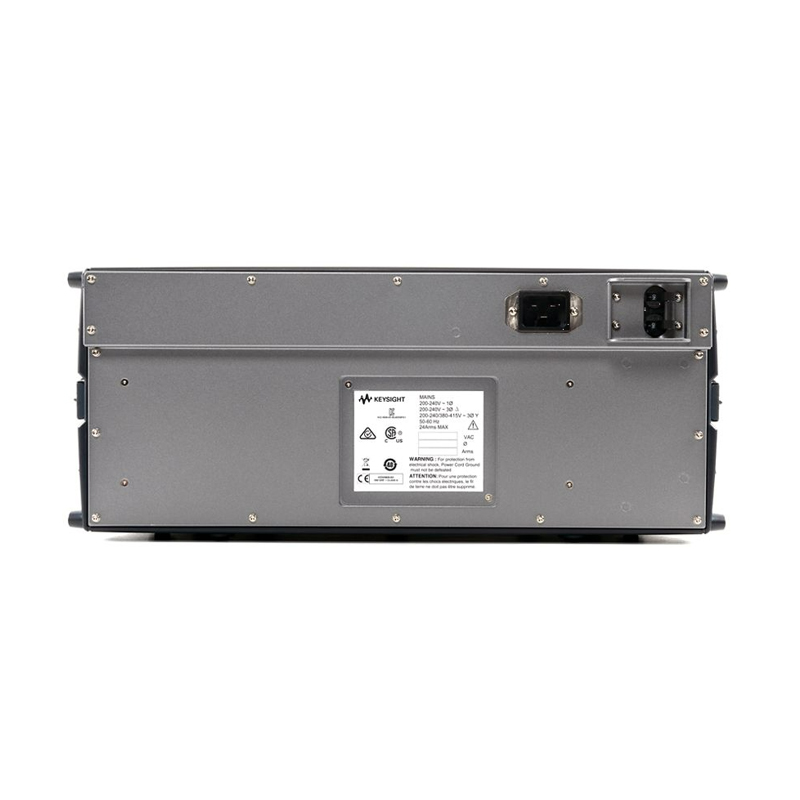

水平排列仪器模块插槽,可最大程度地节省机架空间。这种排列方式与高性能散热系统结合使用,使得机箱能够安装于仅 4U 的机架空间中。M9505A 易于维护,当它安装在机架中时可移除电源和风扇托盘。
应用
移动应用(也可用于机架安装)
功能
5 个插槽,用于 AXIe 仪器模块
嵌入式 AXIe 系统模块
大功率,200W 散热能力/插槽
性能特征
千兆位 LAN 连接到每个模块插槽
Gen 2 PCIe x8 接口在外部控制器与系统控制器之间提供高达 4 GB/s 的数据速率
Gen 2 PCIe x4 链路连接到每个模块插槽(最大 2 GB/s 数据速率)
