是德科技 AXIe 高性能 5 插槽机箱 M9506A

产品概述

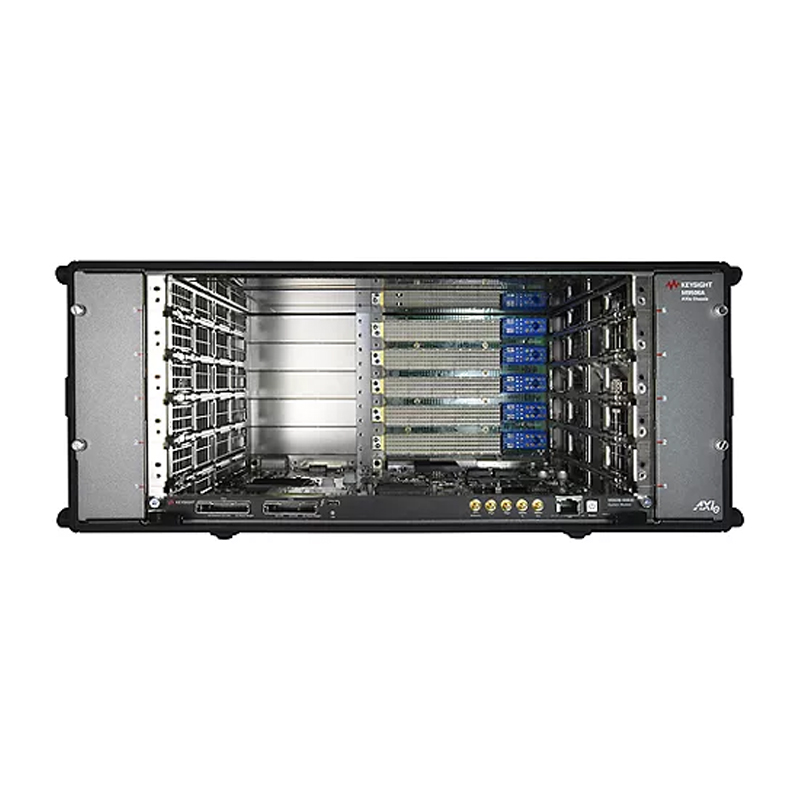

Keysight M9506A 是一款高性能 AXIe 机箱，也是要求苛刻的模块化应用的理想选择。 此机箱完全符合 AXIe 1.0 Rev 3.0 Wide-AXIe 规范。 它为 AXIe 仪器模块提供了 5 个插槽，每个插槽可输出高达 300 W 功率，另外它还包括一个不占用仪器插槽的嵌入式系统模块。 这个嵌入式系统模块（ESM）提供了 Gen 3 x8/x16 PCIe® 接口，可将机箱连接到外部控制器，或使用多个机箱扩展这个系统。 仪器模块插槽采用水平方式排列，可最大程度地节省机架空间。 得益于最新的散热设计，此机箱是目前市面上最安静的 AXIe 机箱。

M9506A-GPS 选件添加了 GPS 同步能力，同时在前面板上提供了一个外部天线端口。 它提供了精确的 1 PPS 输出，10/100 MHz 参考可以锁定在这个时钟上。 PPS 信号可以传送到触发 I/O，给触发事件添加时间标记。 另外，它还能提供其他 GPS 信息，包括纬度、经度和海拔高度。

应用

航空航天与国防

通信

电子测试

高能物理

功能

为 AXIe 仪器模块提供 5 个插槽

嵌入式 AXIe 系统模块

每插槽提供高达 300 W 的大输出功率

可选 GPS 同步和时间标记

性能特征

可配置的双端口 Gen 3 PCIe 接口适用于将机箱连接到外部控制器和/或互连多个机箱（取决于配置，数据速率高达 16 GB/s）

16 个 Gen 3 PCIe 链路连接到每个模块插槽（最大 16 GB/s 数据速率）

ThunderboltTM 3 接口为配备 Thunderbolt 的笔记本电脑或台式计算机提供备选连接方式
