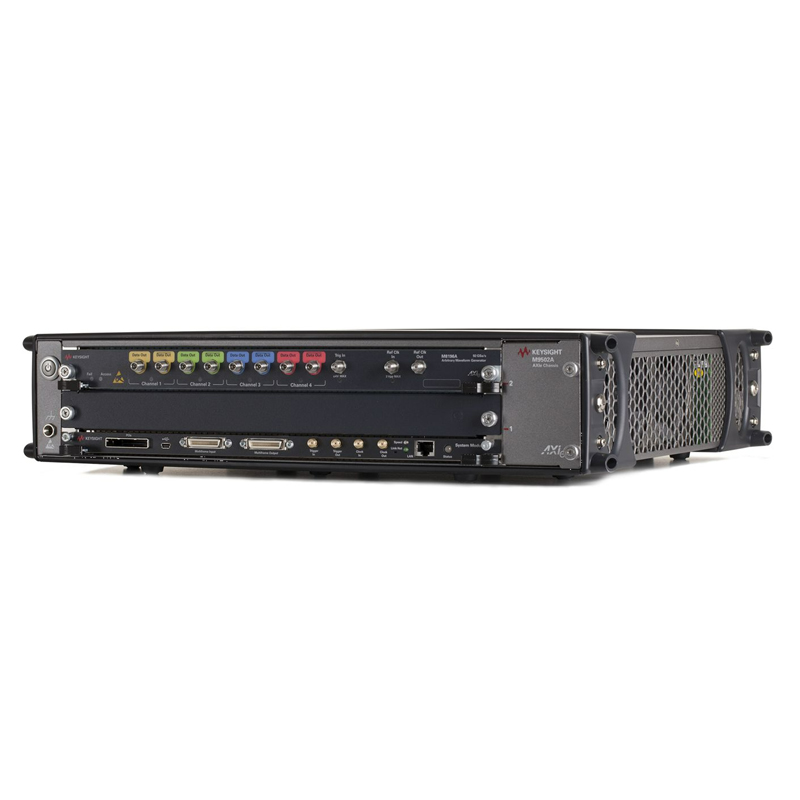

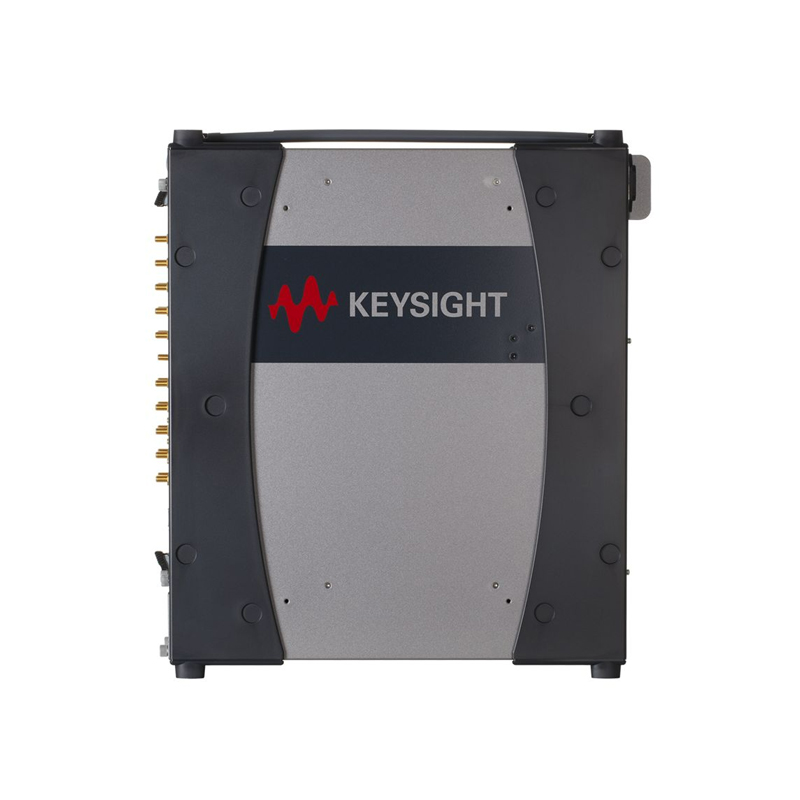

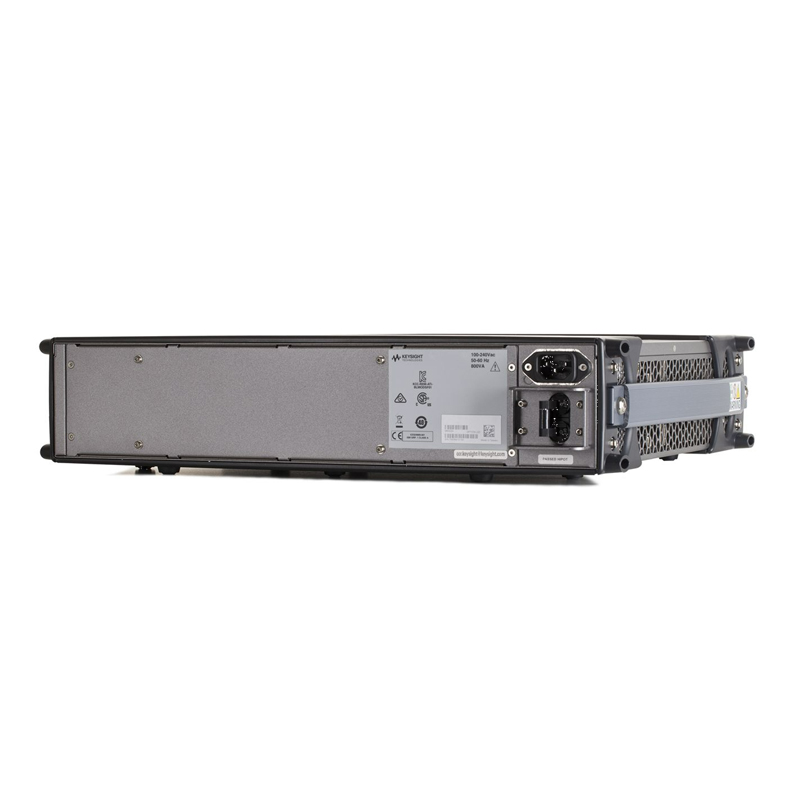

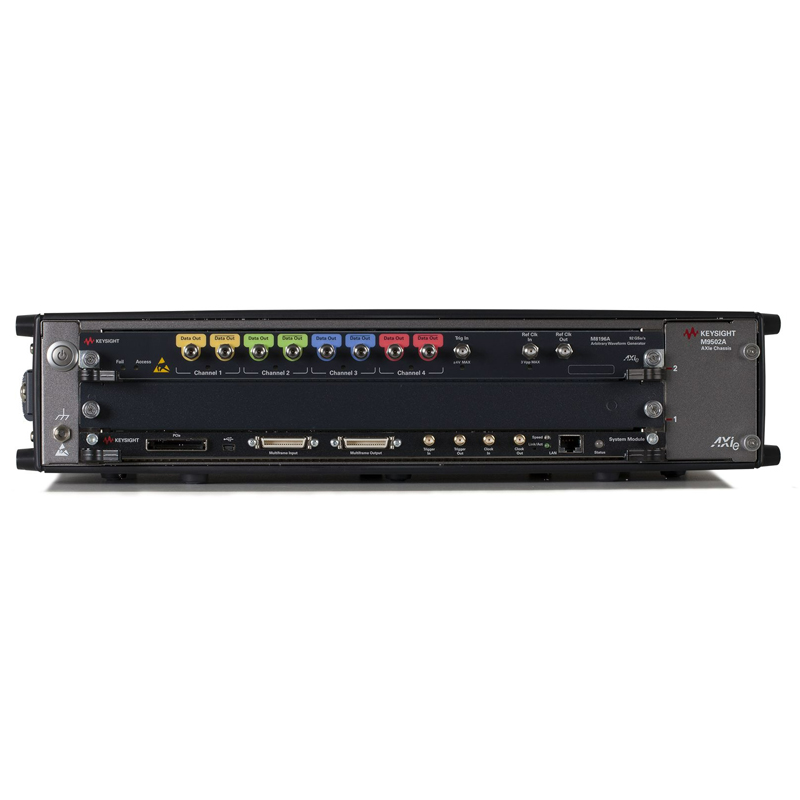

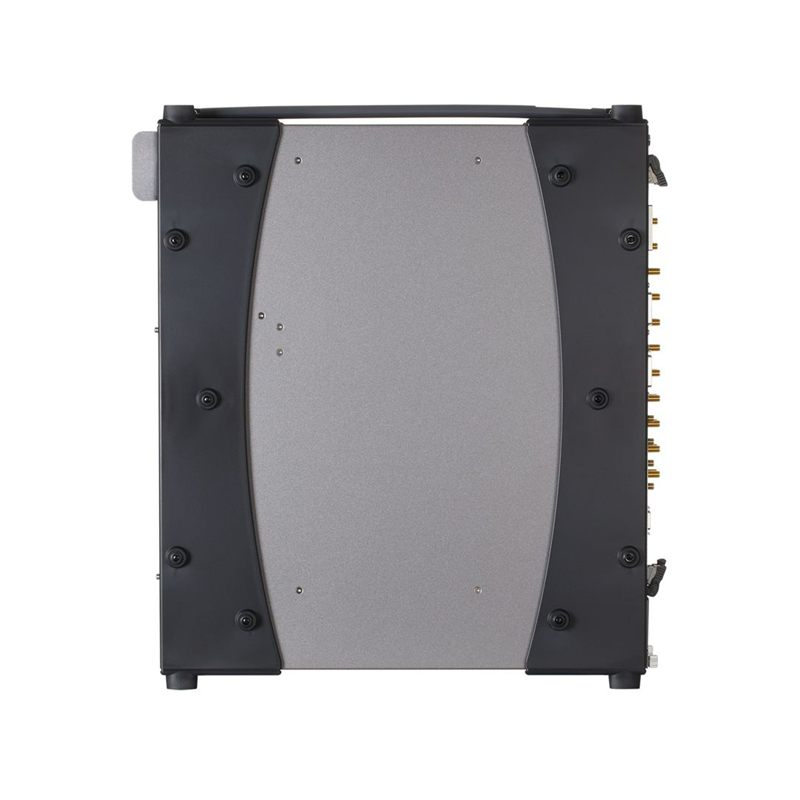

是德科技 92 GSa/s 任意波形发生器 M8196A

产品概述

高速任意波形发生器，采样率高达 92 GSa/s，在一个单插槽 AXIe 模块中提供 4 个通道，可同时支持高达 64 GBaud 的信号。

功能

具有高速度、宽带宽和高通道密度

高通道密度：每个 AXIe 模块提供 1、2 或 4 个通道（通道数可通过软件升级）

内置频率和相位响应校准，可以提供纯净的输出信号

外部时钟输入/输出

高性能

采样率高达 92 GSa/s，8 位垂直分辨率

32 GHz 模拟带宽

幅度高达 1 Vpp（单端）、2 Vpp（差分）)，电压窗口为 -1.0 至 +2.5 V

支持 64 GBaud 及更高波特率的信号

每个通道配备 512 kSa 波形存储器

超低固有抖动

跳变时间 < 9 ps（20% 至 80%），带有频率响应补偿

用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供更多功能

采样率高达 92 GSa/s，并且在一个单插槽 AXIe 模块上提供 4 个通道，可以同时支持高达 64 GBaud 的信号

关键应用

200 G、400 G 和 1 T 应用需要新一代的发生器同时提供高速度、高精度和高灵活性。

光通信（LR4、CFP2-ACO、相干等）――4 个同步通道支持对高达 64 GBaud 的 2 个独立 I/Q 基带信号进行确定性仿真和预失真

接收机极限测试――特别适用于高达 64 GBaud 的多电平、多通道接口（NRZ、PAM4、PAM8、DMT 等）

量子物理和尖端科研――生成数学定义的任意波形、精确的超短脉冲和超宽带线性调频

随机干扰（RI）和正弦干扰（SI） ――与 M8020A 和 M8040A 模块配合使用。 与 M8070A BER 系统控制软件一起使用。
