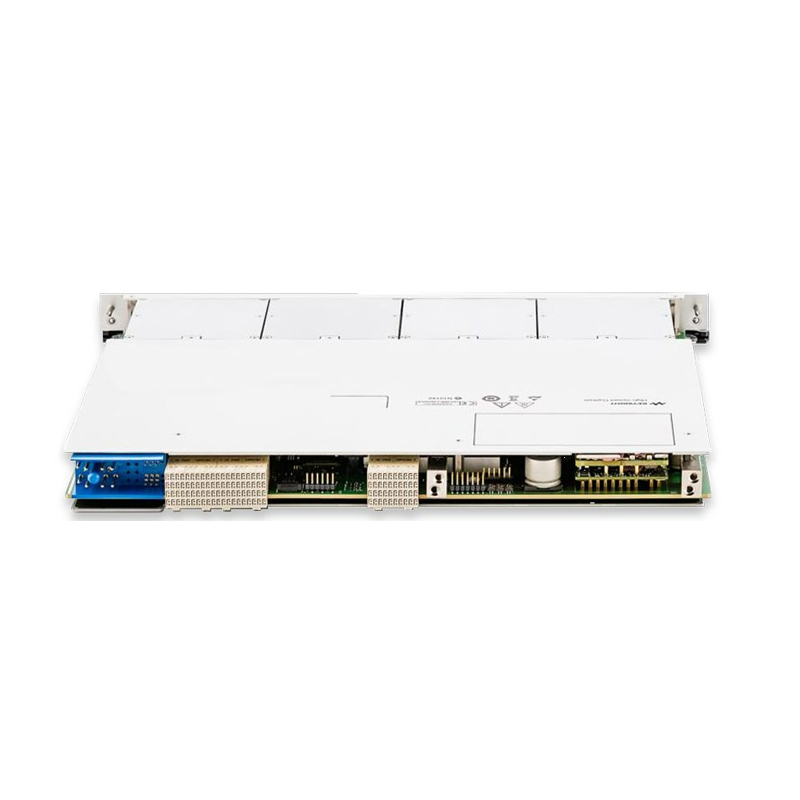

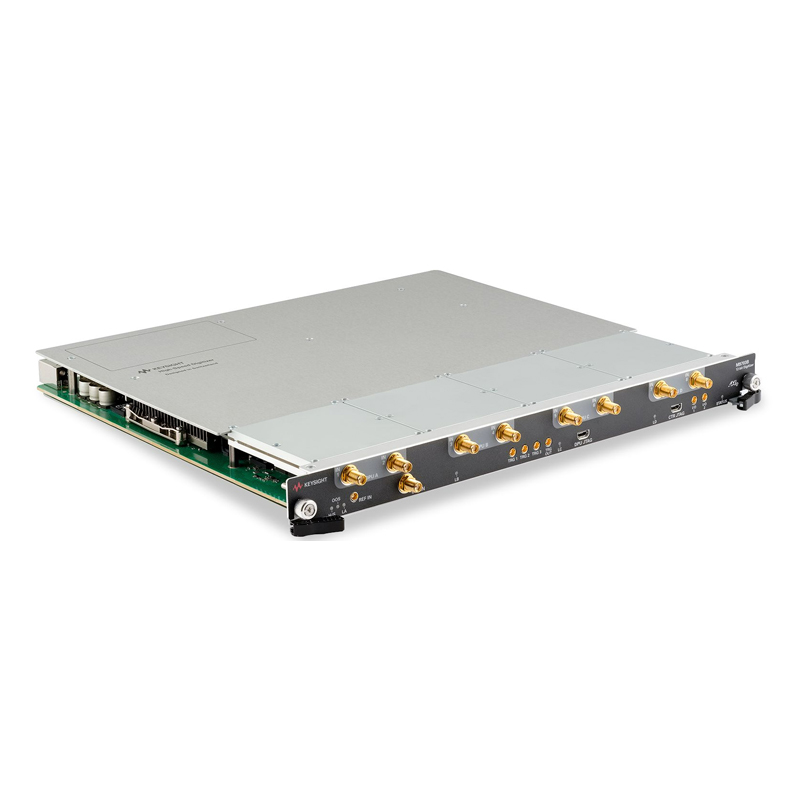

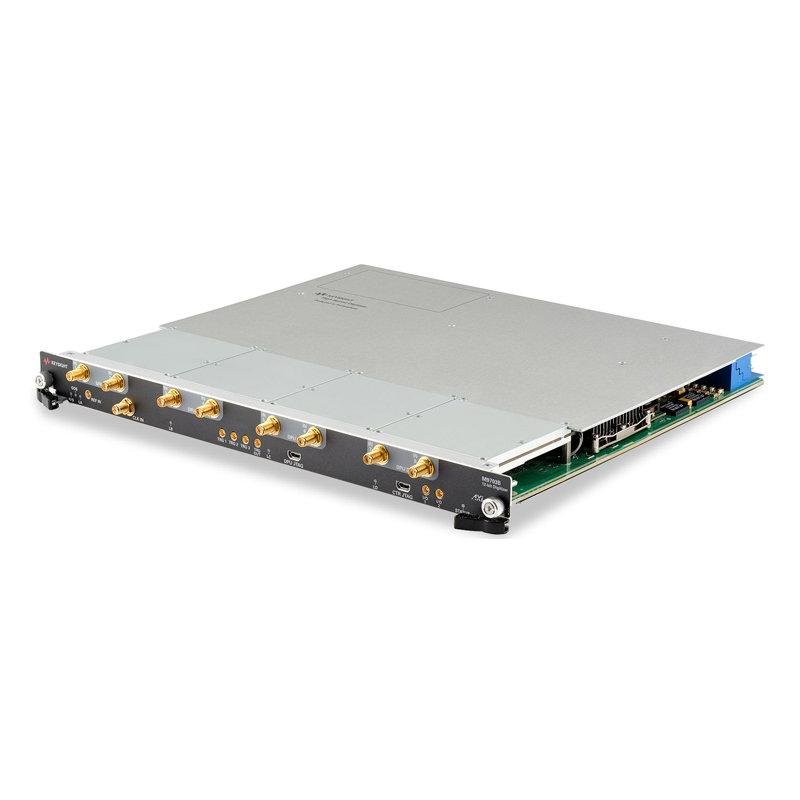

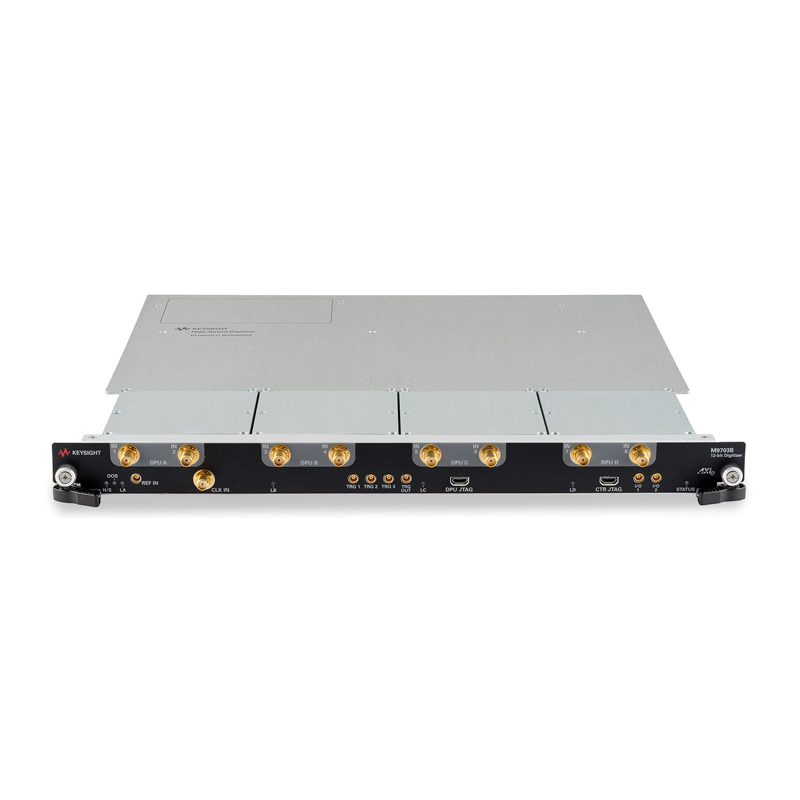

是德科技 AXIe 数字化仪/宽带数字接收机 M9703B

产品概述

Keysight M9703B 是一款直流耦合 12 位宽带数字接收机/数字化仪，它依据 AXIe 标准设计，在一个单插槽卡中提供了 8 个采集通道。 它具有卓越的通道密度和灵活的可扩展性，适用于高等物理、航空航天与国防以及射频通信等领域中需要多个通道的应用。

产品特点

12 位 ADC 分辨率；

8 通道（使用 INT 选件进行交织采样时为 4 通道）；

高达 3.2 GS/s 采样率（使用 SR2 和 INT 选件）；

直流至 2 GHz 输入频率范围（使用 F10 选件和非交织采样模式）；

高达 16 GB（1 GSa/通道）DDR3 采集存储器；

50 Ω 输入阻抗，直流耦合；

可选择 1 V 或 2 V 满量程（FSR）；

±2x FSR 输入电压偏置范围；

±200 fs 通道间偏移稳定度；

高达 15 ps RMS 触发时间插补器（TTI）精度（使用 SR2 选件）。

多通道数据采集系统

M9703B 在 AXIe 机箱中仅占用一个插槽。 其体系结构采用模块化设计并可以进一步扩展，外形紧凑却能提供功能齐全的多通道系统。 配置包括：

在 M9502A AXIe 2 插槽机箱中配有 2 个 M9703B 数字化仪，提供 16 通道 12 位分辨率系统

在 M9505A AXIe 5 插槽机箱中配有 5 个 M9703B 数字化仪，提供 40 通道 12 位分辨率系统。

在 M9514A AXIe 14 插槽机箱中配有 8 个 M9703B 数字化仪，提供 64 通道 12 位分辨率系统。
