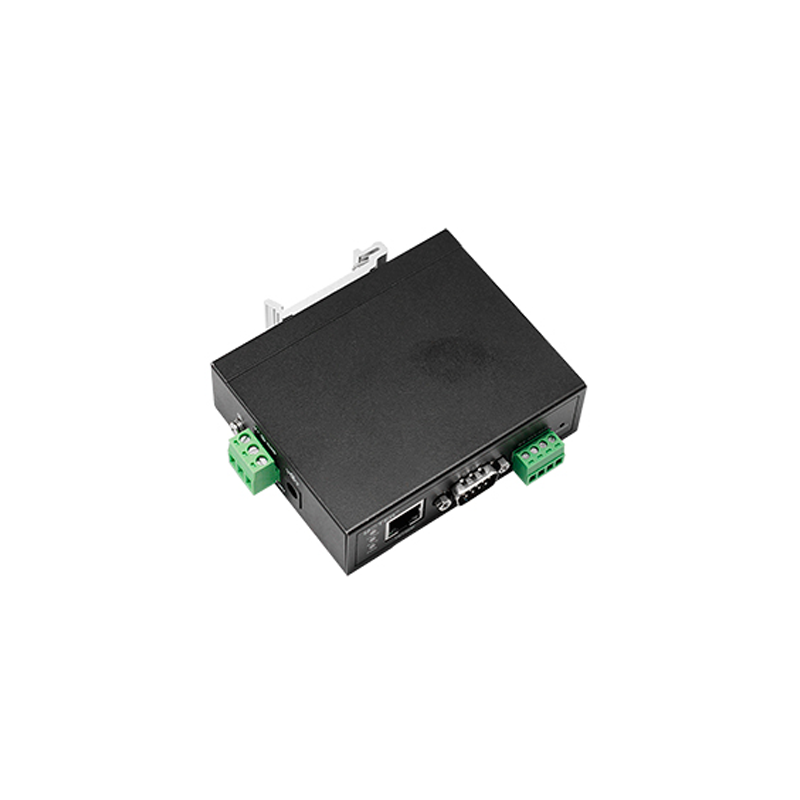

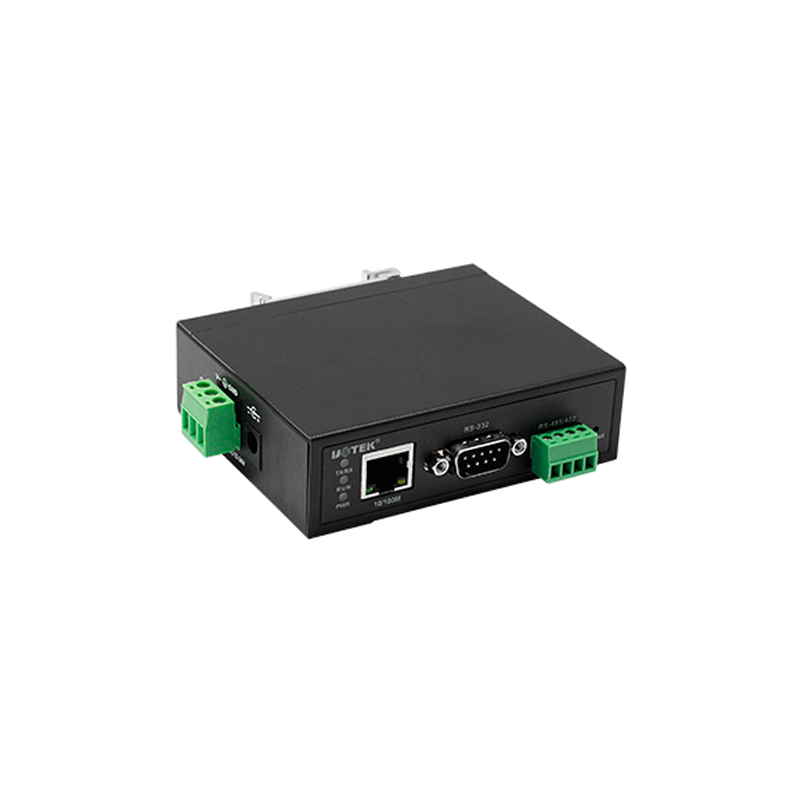

产品介绍
本产品提供Modbus网关功能, 能将多个级联的ModbusRTU Slave数据转换成ModbusTCP报文,支持多个ModbusTCP Master访问控制。或将多个ModbusTCP Slave数据转换成ModbusRTU报文,支持多个ModbusRTU Master访问控制。
产品功能
采用金属外壳,多种安装方式设计,适合于工控现场的应用。
宽电源输入(12~57.6VDC),适用不同现场供电方式
有1个RS232\RS485\RS422串口
支持较宽波特率范围300-921600bps,适用不同设备间的应用
支持多种操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave
支持升级Web固件升级,方便不同场合特殊应用
技术参数
处理器 | 32bit LX6 240MHZ微处理器 |
内存 | 520K |
以太网接口 | 10/100M(内嵌1.5KV电磁隔离)自适应MDI/MDI-X 以太网接口,接口方式RJ45 |
串口信号 | RS-232、RS-485、RS-422 |
串口接口方式 | DB9和4pin 3.81端子 |
指示灯 | 电源指示灯PWR、运行指示灯RUN、串口收发指示灯 |
电源接口 | DC-005 DC座子或者3Pin 5.08端子供电方式,内置有防反接保护,避免正负接错损坏设备 |
供电范围 | DC12~57.6V |
功能按键 | 1个出厂复位按键RESET |
最大功耗 | 12V@100mA |
外壳 | 金属外壳,保护等级IP30 |
安装方式 | 默认导轨式安装,固定片安装(壁挂式可选) |
运行环境 | |
储存温度 | -40~85°C |
工作温度 | -40~85°C |
相对湿度 | 5% ~95% (无凝结) |
海拔 | 0~4000m |
尺寸 | L×W×H 100mm×80.8mm×30mm(不含安装件) |
净重 | 248g |
