产品介绍

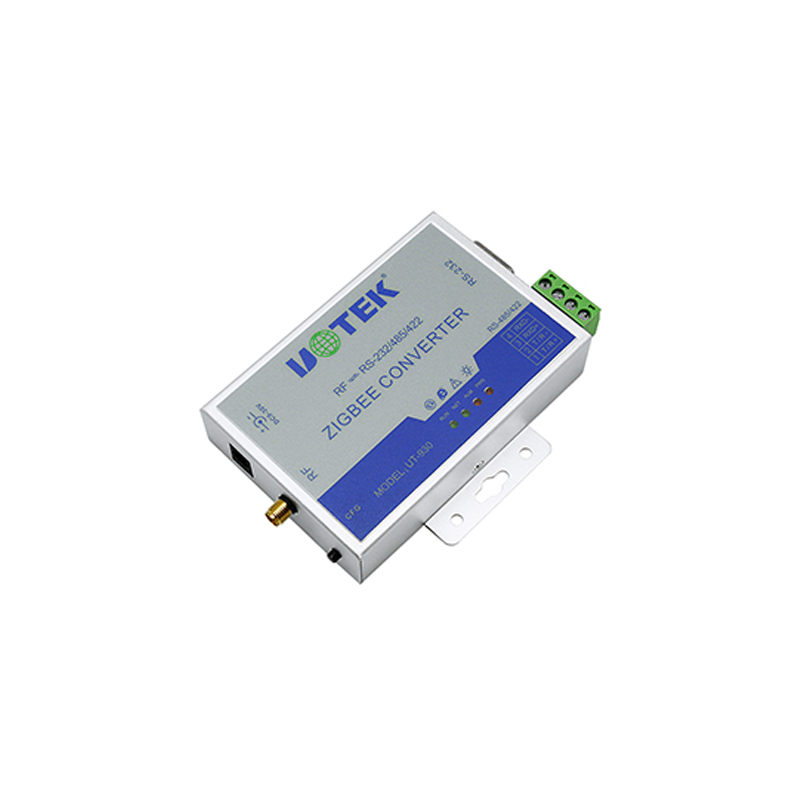

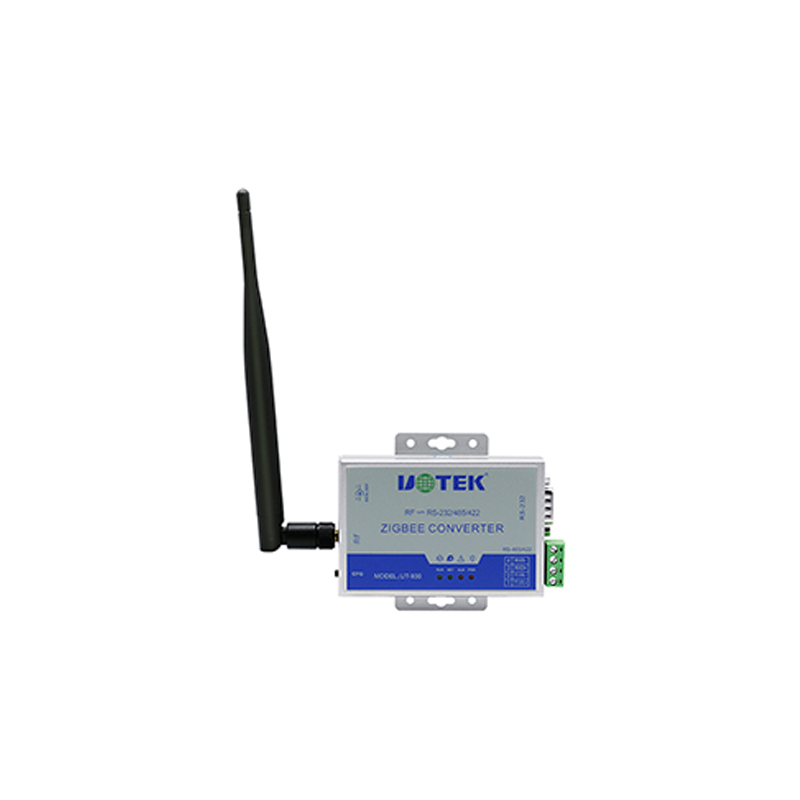

UT-930-ZIGBEE 无线通信模块是加强型的 ZIGBEE 模块,集成了符合 ZIGBEE 协议标准的射频收发器和微处理器,它具有通讯距离远、抗干扰能力强、组网灵活等优点和特性;可实现一点对多点及多点对多点之间的设备间数据的透明传输;可组成星型和 MESH型的网状网络结构。
UT-930-ZIGBEE 通信模块实现串口 RS232/485/422 数据的透明传输,除可实现一般的点对点数据通信功能外,还可实现多点之间的网络通讯。
UT-930-ZIGBEE 通信模块分为中心协调器、路由器和终端节点,这三类设备具备不同的网络功能,中心协调器是网络的中心节点,负责网络的发起组织、网络维护和管理功能;路由器负责数据的中继转发,终端节点只进行本节点数据的发送和接收。中心协调器、路由器和终端节点这三种类型的设备在硬件结构上是完全一致的,只是设备参数配置不同。
技术参数
数据接口 | RS-232/485/422 SMA 母头天线接口 |
载波频率 | 2.4GHz ISM 全球免费频段,频率区间 2400M-2485M 之间 |
调制方式 | DSSS 直序扩频 |
无线信道 | 16 个 |
信道检测 | CSMA/CA |
网络拓扑 | 星型、树型、链型、网状网 |
单网容量 | 65535 个节点 |
发送模式 | 广播发送或目标地址发送 |
传输速率 | 1200-115.2Kbps 可设置 |
工作电源 | DC9V-30V 150mA(max) |
传输距离 | 无线 2.4GHz载波 2000 米(空旷距离); RS-232 5米(1200bps-115200bps); RS-485/422 1200 米(1200bps-115200bps) |
接收灵敏度 | -105dbm |
发射功率 | 25dbm |
天线连接 | 5dbm SMA 公头胶棒天线 |
保护等级 | 电源接口/RS-232/485/422 具有 2KA 防雷保护 |
尺寸 | 97×65×22mm(不含天线) |
重量 | 120 g |
工作环境 | -40~85℃,相对湿度为 5%到 95% |
