美国泰克 TriMode探头 TDP7000系列

TDP7000系列 TriMode探头
TDP7700系列三模探头为实时示波器提供最高的探头保真度。此外，通过连接性方面的创新，例如将探针的输入缓冲器安装在距离探针末端仅几毫米的焊接尖端，TDP7700系列探头为连接当今最具挑战性的电子设计提供了无与伦比的可用性。

产品主要特点

高带宽的信号保真度

10ghz TDP7710

8 GHz TDP7708

6 GHz TDP7706

4 GHz TDP7704

最小的设备影响

薄而灵活的焊锡头

轻便灵活的探头电缆

主动缓冲尖端设计低探针负载

易于连接TekFlex™连接器技术

夹开附件连接器

多功能连接-焊接头，可选的手持或固定探针浏览器，和同轴输入(SMA适配器)

与P7700系列尖端配件交叉兼容

全带宽至10ghz

探头电缆和焊头可在更大的温度范围内工作

探头和尖端特定的s参数

基于独特s参数模型的探针和针尖信号路径的全交流校准

为每个探针和尖端创建独特的DSP滤波器

FlexChannel®接口用于示波器/探头控制和可用性

直接控制通过探头按钮或从示波器的菜单

通过示波器自动控制探头设置

TDP7700系列三模探头

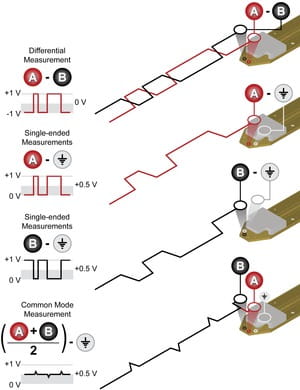

使用TriMode探针，一个探针设置可以精确地进行差分，单端和共模测量。这种独特的功能使您能够更有效和高效地工作，在不移动探针连接点的情况下在差分，单端和共模测量之间切换。

TekFlex连接器技术

TDP7700系列TriMode探头采用新的TekFlex连接器技术，将高速信号路径与电源和通信支持结合在一个易于连接的附件连接器中，用于有源缓冲尖端。
TekFlex连接器采用夹紧打开设计，打开时只需极小的力即可连接附件尖端。当TekFlex连接器关闭时，它提供与配件的安全连接，以避免意外断开。

使用TekFlex连接器，TDP7700系列探头提供一组有源探头尖端，探头的缓冲放大器距离输入连接仅几毫米。短信号路径启用与有源提示提供高保真度和高阻抗输入。
它还可以最大限度地减少信号损耗、电容和附加噪声。

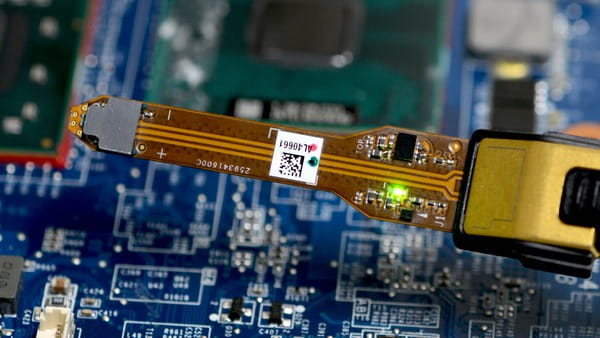

P77STFLXA焊接接头，柔性电路附件，其尖端有一个有源缓冲放大器。

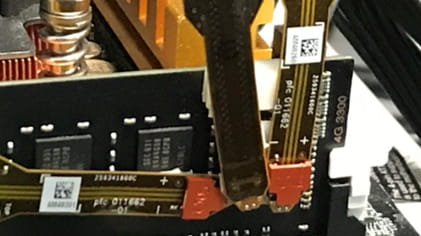

P77STFLXB焊锡，挠性电路附件提供了一个探测解决方案，用于DDR4和LPDDR4电气验证时，使用Nexus XH系列中间层。

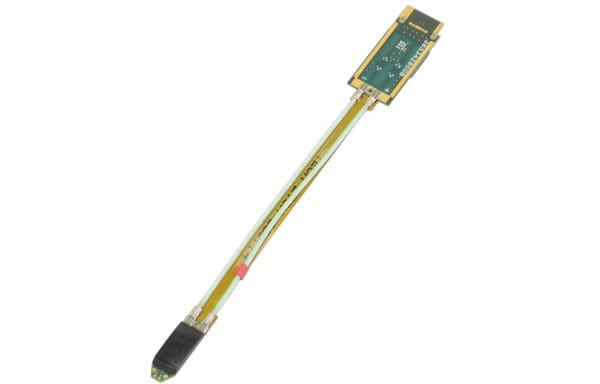

P77STCABL焊锡附件，具有长伸，灵活的电缆，并在尖端有一个有源缓冲放大器。

模型概述
