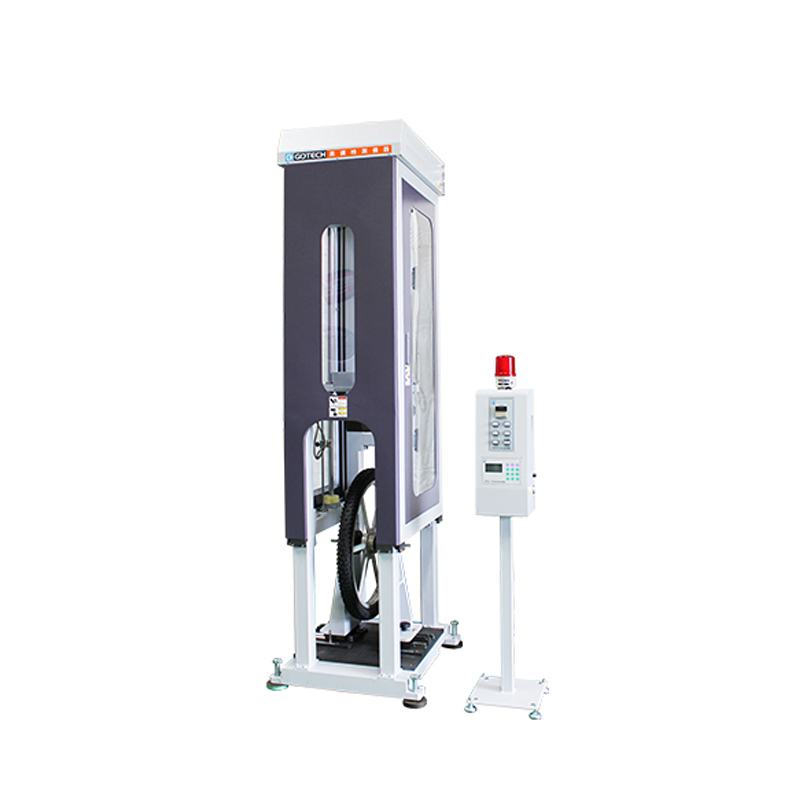

产品概述
该试验机是一种专门用于测试和评估符合TBIS 4210定义之自行车登山车轮组耐用性和性能的设备。
进行登山车轮组冲击试验时,将登山车轮组安装在试验机上,利用马达控制带动冲击头之高度,然后启动电磁铁释放冲击头对试件进行冲击。
模拟实际骑行中可能遇到的状况,例如撞击路面上的障碍物或高处弹跳落下的冲击。
通过此冲击试验,可以评估高强度自行车轮组的耐久性、抗冲击性、抗变形度、轮胎变形度、轮胎强度。这些测试结果可以帮助制造商改进产品设计、材料选择和生产工艺,以提供更安全和可靠的自行车轮组。
应用范围
主要为高强度登山车轮组,也可用于公路自行车胎、山地自行车胎、城市/通勤自行车胎、混合/健身自行车胎、折叠式自行车胎、空心轮胎、竞赛自行车胎等。
结构说明
坚固的框架结构:试验机的主要结构,由坚固的金属框架构成,提供大能量冲击时试验机的支撑和稳定性。
冲击装置:施加对自行车胎进行冲击的力量。冲击装置搭载20kg的载重并且提供累加额外的荷重砝码,接触试件端则具有冲击头,用于碰撞冲击自行车胎。
驱动系统:使用电动马达系统,控制冲击装置的升降高度,以提供适当的速度和力量来进行冲击。
速度感应器:用于测量冲击末端产生的速度。
产品规格
适用试件 | 自行车轮胎 | |
冲击能量 | 200J | |
质量与重量 | ±1% | |
尺寸与长度 | ±1% | |
速度 | 0.1 mm/sec = 10^-4 m/sec | |
冲锤重量 | 20㎏、22.5㎏ | |
累加砝码 | 5㎏*6pcs | |
轴杆规格 | ∮5 ±0.1㎜ 、∮15 ±0.1㎜ | |
套环规格 | 平面 | ∮5.1±0.1㎜、∮16 ㎜ |
斜面 | ∮16 ㎜ | |
控制箱尺寸(W*D*H) | 300*300*1380㎜ | |
机台尺寸(W*D*H) | 860*814*2780㎜ |
