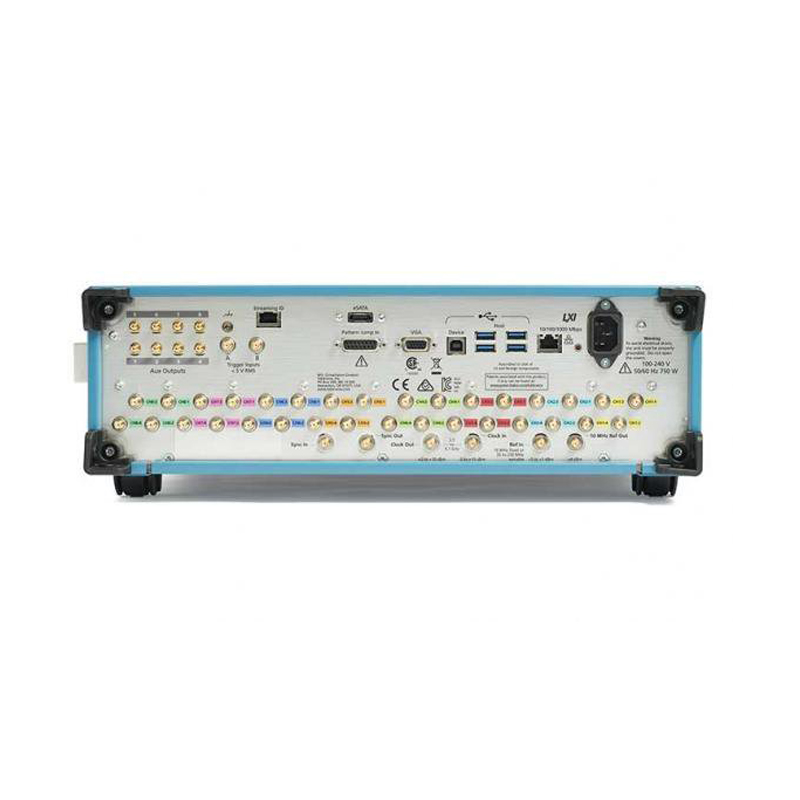

AWG5200 系列 任意波形发生器

在信号产生领域，AWG5200 系列任意波形发生器 (AWG) 通过前沿创新技术为工程师和研究人员引领前进之路。AWG5200 系列 AWGs 实现了无可比拟的信号保真度及同类产品中领先的采样率和存储深度，为复杂的 RF 基带信号发生应用和精密试验应用提供了优秀的信号模拟解决方案。基于高达 5 GS/s 采样率（内插时为 10 GS/s）和 16 位垂直分辨率，AWG5200 系列可以轻松的生成复杂信号，准确回放被捕获的信号。

主要性能指标

采样率高达 10 GS/s（采用 2x 内插）

2 通道、4 通道和 8 通道配置

-70 dBc 无杂散动态范围

16 位垂直分辨率

每条通道 2 G 样点波形存储深度

主要功能

• 在一台仪器中为生成复杂的 RF 信号提供完整的解决方案


  直接生成载波高达 4 GHz 的信号，而不需要外部 RF 转换


• 模拟真实世界对高速数字数据流的模拟影响


• 生成高精度 RF 信号


  无杂散动态范围性能好于 -70 dBc


• 创建长的复杂波形，而不会牺牲信号带宽


  高达 2 G 样点的波形内存，支持以 5 GS/s 采样率播放长达 400 ms 的数据，及以 2.5 GS/s 采样率播放长达 800 ms 的数据


• 多机同步，实现多通道高速 AWG 系统


• 无需外部电脑支持即可实现所有操作


  内置显示器和按钮可以直接从 AWG 前面板上迅速选择、编辑、播放波形，触发事件


• 通过回放捕获信号功能，模拟真实世界环境


  可以在 AWG 上播放、编辑或重新采样使用示波器或实时频谱分析仪捕获的波形


• 平滑地从信号模拟过渡到真实世界测试环境


  从第三方工具导入的矢量波形，如 MATLAB


应用

• 为通信和国防电子测试生成 RF/微波波形


  直接输出高达 4 GHz 的 RF 信号


• 尖端电子、物理和化学研究


  高速度低抖动信号源生成唯一指定的模拟信号、快速脉冲、数据流和时钟


无缝连接信号仿真到信号生成

如果一个波形能够被定义或捕获，那么 AWG5200 就能复现这个信号。可以通过多种方式创建信号。泰克提供了全面的、不断新增的且针对 AWG 产品家族进行优化的波形发生插件，以实现了特定的波形创建功能，同时 MATLAB、Excel 等第三方解决方案也可以灵活地创建和导入您想要的任何波形。使用任意一种软件包来创建的波形都可以导入 AWG5200 中并进行回放，无缝地实现从仿真世界过渡到真实世界。

高级远程仪器控制和波形生成

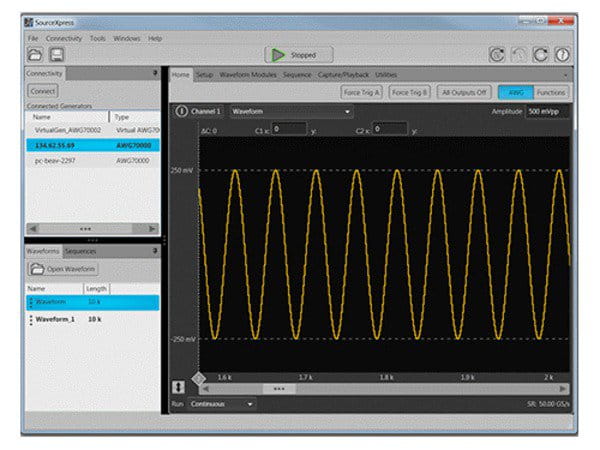

新型 SourceXpress 平台把所有 AWG 仪器控制和波形生成功能放到 Microsoft® Windows PC 中。加载波形、创建序列、打开回放，都无须在 AWG 上实现。所有波形创建插件都在 SourceXpress 平台上以原生方式运行，可以迅速重复测试信号，而不必进实验室。

RF 信号发生器

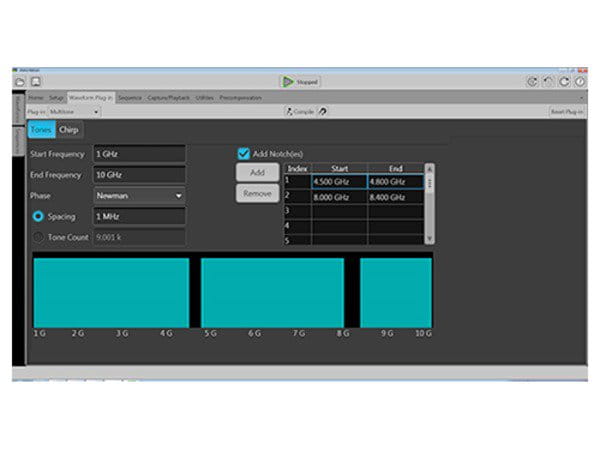

RF 信号正变得越来越复杂，RF 工程师很难准确地创建合规性和裕量测试要求的信号。结合 RF 通用波形创建插件，AWG5200 系列可以解决这些棘手的设计挑战。RF 通用插件是一种以数字方式合成被调制基带、IF 和 RF 信号的软件包，它把信号发生提升到全新水平，全面利用了 AWG5200 系列任意波形发生器先进的信号发生功能。

内置数字 IQ 调制器

通信和国防系统的尺寸减小和成本降低推动着现代 DAC 不断进化，把更多的功能集成到一个芯片中。某些更先进的高速 DAC 还采用数字信号处理和调节功能，如数字内插、复杂调制和数控振荡器 (NCO)。这可以有效紧凑地直接生成复杂的 RF 信号。

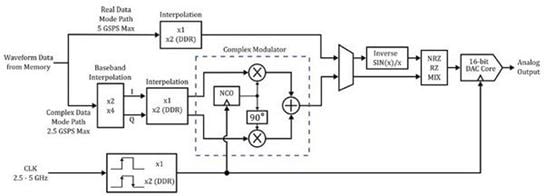

泰克 AWG5200 系列拥有数字复合调制器和多速率内插功能。通过这种内置 IQ 调制功能，您可以消除由于外部调制器和混频器引起的 IQ 不匹配。另外通过使用这个调制器，没有带内载波馈通，也没有镜像。内置内插器，它还能以最有效的减小波形大小和缩短汇编时间的方式创建波形，同时延长播放时间。

提供了多种 DAC 模式

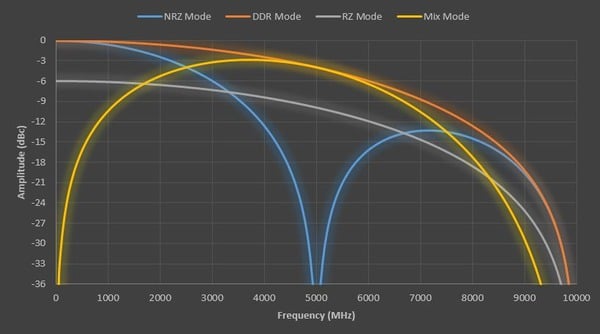

AWG5200 DAC 有多种模式，可以在 DAC BW 最干净的部分及频率滚降位置输出信号。

环境信号生成

许多雷达信号的关键特点要求它们必须与其它商用标准信号共存于同一频段，但性能不会劣化。为满足这一预期，雷达设计人员必须在设计/调试阶段彻底的测试所有可能的情况。AWG5200 具有回放这些最坏情况的信号所需的超高灵活性和精度。

任意波形发生器 AWG5200 系列 选型表
