产品介绍

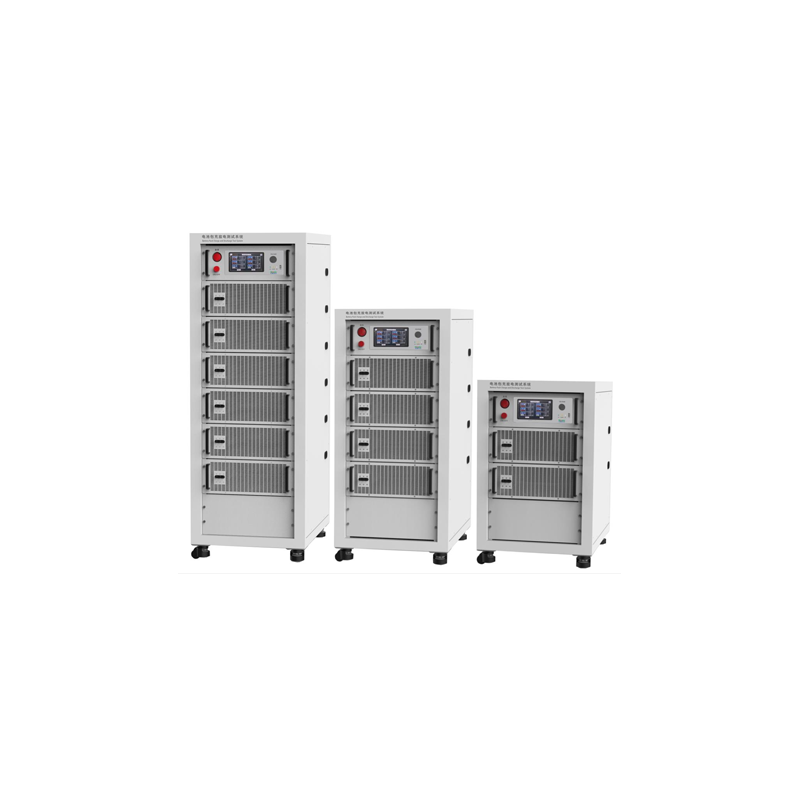

电池包充放电测试系统由：交流配电、ACDC模块、PC机、交换机、中位机等组成，实现交直流转换。ACDC模块主要对不同的电池进行充放电，支持通道并联等功能，使系统功率配置更灵活。可轻松地将多台仪器安装于标准的19英寸机柜中，用户可以根据自身需求，任意搭配组合，避免重复采购，浪费成本。具备独立多通道的设计架构，减化了多通道系统中设备和PC机间的接线复杂度。组成多通道电源系统后，将其中一台电源的通讯接口与PC端连接，可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。
技术参数
30V系列电池充放电测试系统模块选型
型号 | 电压 | 电流 | 通道 | 功率 | 机箱 |
BPTS3060-6CH | 30V | 60A | 6CH | 1800W*6 | 4U |
BPTS30120-3CH | 120A | 3CH | 3600W*3 |
BPTS30180-2CH | 180A | 2CH | 5400W*2 |
BPTS30360-1CH | 360A | 1CH | 10800W*1 |
30V系列电池充放电测试系统叠加选型
型号 | 电压 | 电流 | 通道 | 功率 | 机箱 |
BPTS3060-12CH | 30V | 60A | 12CH | 1800W*12 | 6U |
BPTS30120-6CH | 120A | 6CH | 3600W*6 |
BPTS30180-4CH | 180A | 4CH | 5400W*4 |
BPTS30360-2CH | 360A | 2CH | 10800W*2 |
BPTS3060-24CH | 60A | 24CH | 1800W*24 | 24U |
BPTS30120-12CH | 120A | 12CH | 3600W*12 |
BPTS30180-8CH | 180A | 8CH | 5400W*8 |
BPTS30360-4CH | 360A | 4CH | 10800W*4 |
BPTS3060-36CH | 60A | 36CH | 1800W*36 | 32U |
BPTS30120-18CH | 120A | 18CH | 3600W*18 |
BPTS30180-12CH | 180A | 12CH | 5400W*12 |
BPTS30360-6CH | 360A | 6CH | 10800W*6 |
指标项目 | 指标参数 |
设备型号 | BPTS3060-12CH | BPTS30120-6CH | BPTS30180-4CH | BPTS30360-2CH |
单机通道数 | 12通道 | 6通道 | 4通道 | 2通道 |
输入电源 | 三相四线AC380V±20% 50Hz/60Hz±10% |
功率因数 | >0.99（满载） |
电流谐波失真 | <5%（满载） |
充电效率 | 86% |
放电效率 | 86% |
采样分辨率 | AD:18bit |
电压 | 输出电压范围 | 充电：0-30V 放电：3-30V |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辦率 | 1mV |
采样时间(S) | 5mS |
电流 | 输出电流范围 | 充电：0-60A 放电：0.05-60A | 充电：0-120A 放电：0.05-120A | 充电：0-180A 放电：0.05-180A | 充电：0-360A 放电：0.05-360A |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辨率 | 1mA |
采样时间(S) | 5mS |
最小截至电流 | 50mA |
功率 | 单通道输出功率 | 0-1.8KW | 0-3.6KW | 0-5.4KW | 0-10.8KW |
整机输出功率 | 21.6KW |
精度 | 0.1%FS |
分辨率 | 1mW |
时间 | 工步时间范围 | ≤3000小时 |
充放电电流上升 | ≤5mS(10%-90%)电池负载 |
充放电转换时间 | ≤10mS(10%-90%)电池负载 |
充放电 | 充电模式 | 恒流恒压、恒功率、恒阻 |
放电模式 | 恒流、恒功率、恒阻 |
截至/跳转条件 | 电压、电流、时间、温度（可选） |
截至/跳转条件 | 单体电压、单体电流、相对时间、单体压差、单体温度、SOC、总电流 |
重量 | 150KG |
尺寸 | 16U 560*900*850 |
指标项目 | 指标参数 |
设备型号 | BPTS3060-24CH | BPTS30120-12CH | BPTS30180-8CH | BPTS30360-4CH |
单机通道数 | 24通道 | 12通道 | 8通道 | 4通道 |
输入电源 | 三相四线AC380V±20% 50Hz/60Hz±10% |
功率因数 | >0.99（满载） |
电流谐波失真 | <5%（满载） |
充电效率 | 86% |
放电效率 | 86% |
采样分辨率 | AD:18bit |
电压 | 输出电压范围 | 充电：0-30V 放电：3-30V |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辦率 | 1mV |
采样时间(S) | 5mS |
电流 | 输出电流范围 | 充电：0-60A 放电：0.05-60A | 充电：0-120A 放电：0.05-120A | 充电：0-180A 放电：0.05-180A | 充电：0-360A 放电：0.05-360A |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辨率 | 1mA |
采样时间(S) | 5mS |
最小截至电流 | 50mA |
功率 | 单通道输出功率 | 0-1.8KW | 0-3.6KW | 0-5.4KW | 0-10.8KW |
整机输出功率 | 43.2KW |
精度 | 0.1%FS |
分辨率 | 1mW |
时间 | 工步时间范围 | ≤3000小时 |
充放电电流上升 | ≤5mS(10%-90%)电池负载 |
充放电转换时间 | ≤10mS(10%-90%)电池负载 |
充放电 | 充电模式 | 恒流恒压、恒功率、恒阻 |
放电模式 | 恒流、恒功率、恒阻 |
截至/跳转条件 | 电压、电流、时间、温度（可选） |
截至/跳转条件 | 单体电压、单体电流、相对时间、单体压差、单体温度、SOC、总电流 |
重量 | 200KG |
尺寸 | 24U 560*1278*850 |
指标项目 | 指标参数 |
设备型号 | BPTS3060-36CH | BPTS30120-18CH | BPTS30180-12CH | BPTS30360-6CH |
单机通道数 | 36通道 | 18通道 | 12通道 | 6通道 |
输入电源 | 三相四线AC380V±20% 50Hz/60Hz±10% |
功率因数 | >0.99（满载） |
电流谐波失真 | <5%（满载） |
充电效率 | 86% |
放电效率 | 86% |
采样分辨率 | AD:18bit |
电压 | 输出电压范围 | 充电：0-30V 放电：3-30V |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辦率 | 1mV |
采样时间(S) | 5mS |
电流 | 输出电流范围 | 充电：0-60A 放电：0.05-60A | 充电：0-120A 放电：0.05-120A | 充电：0-180A 放电：0.05-180A | 充电：0-360A 放电：0.05-360A |
精度 | ±0.05%FS+0.05%RD @25℃±10℃ |
分辨率 | 1mA |
采样时间(S) | 5mS |
最小截至电流 | 50mA |
功率 | 单通道输出功率 | 0-1.8KW | 0-3.6KW | 0-5.4KW |
